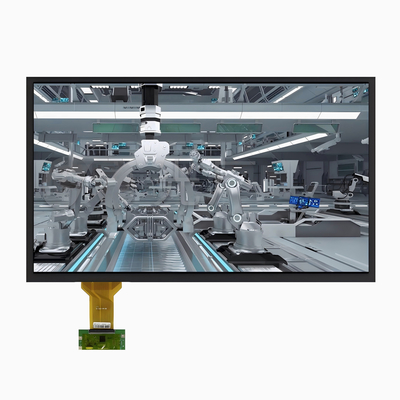

Módulo de pantalla LCD TFT industrial Full HD 1080p, táctil capacitivo de 10 puntos, multitáctil, 1000 nits de brillo, interfaz eDP

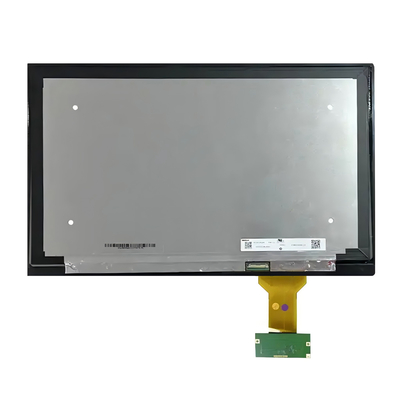

Módulo de pantalla LCD TFT industrial Full HD 1080p, táctil capacitivo de 10 puntos, multitáctil, 1000 nits de brillo, interfaz eDP

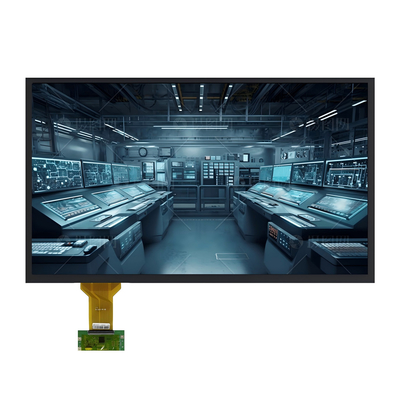

Módulo de pantalla LCD TFT industrial Full HD 1080p, táctil capacitivo de 10 puntos, multitáctil, 1000 nits de brillo, interfaz eDP Módulo de pantalla LCD TFT industrial Full HD 1080p, táctil capacitivo de 10 puntos, multitáctil, 1000 nits de brillo, interfaz eDP Módulo de pantalla LCD TFT industrial Full HD 1080p, táctil capacitivo de 10 puntos, multitáctil, 1000 nits de brillo, interfaz eDP

Ampliación de imagen :  Módulo de pantalla LCD TFT industrial Full HD 1080p, táctil capacitivo de 10 puntos, multitáctil, 1000 nits de brillo, interfaz eDP

Datos del producto:
Lugar de origen: ShenZhen / China
Nombre de la marca: SAEF
Certificación: ISO9001 / ISO14000
Número de modelo: Se trata de una serie de medidas de seguridad.
Pago y Envío Términos:
Cantidad de orden mínima: 3 piezas
Precio: The lowest market price guaranteed
Detalles de empaquetado: Paquete estándar de exportación
Tiempo de entrega: 1 a 5 semanas
Condiciones de pago: Paypal, T/T, Western Union, Ali-Pay, WeChat Pay y otros servicios de pago.
Capacidad de la fuente: 3000K piezas por mes

Módulo de pantalla LCD TFT industrial Full HD 1080p, táctil capacitivo de 10 puntos, multitáctil, 1000 nits de brillo, interfaz eDP

descripción
Tamaño de pantalla: 13.3 pulgadas diagonal Resolución: 1920×1080 píxeles (RGB)
Temperatura de almacenamiento.: -20°C a +70°C Temperatura de funcionamiento.: -30 °C a +80 °C
Brillo: 1000 cd/m² Relación de contraste: 10001 (tipo)
Interfaz: EDP de dos carriles 1,2 (2,7 Gbps) Fuente de alimentación: 3.3V de corriente continua (lógica), 12V/24V de luz de fondo
Tratamiento de superficie: Recubrimientos AG/AR/AF (Seleccionable) Tecnología táctil: Panel táctil capacitivo
Capa de vidrio: El vidrio de gorila/vidrio templado/PMMA Puntos de contacto: 10 puntos de multi-toque
Interfaz táctil: I²C/USB/RS232 (Configurable) Opciones de IC: EETI, ILITEK, Cypress, Goodix y otros
Personalización: Impresión en seda, logotipo, recortes El cumplimiento: Conforme con las normas REACH y RoHS
Resaltar:

Módulo de pantalla LCD industrial 1080p

,

Módulo de pantalla LCD TFT Full HD

,

Exhibición de TFT LCD del interfaz de la informática



Pantalla TFT industrial ultrabrillante para entornos exigentes



El SFTO1330SM-7208A3CT2 es un módulo LCD TFT Full HD de 13,3 pulgadas de alto rendimiento diseñado para aplicaciones industriales que requieren una visibilidad, durabilidad y capacidad de respuesta táctil excepcionales. Con un brillo deslumbrante de 1000 nits y una gama de colores NTSC del 72%, esta pantalla ofrece imágenes nítidas incluso en condiciones de alta luminosidad ambiental. La tecnología táctil capacitiva integrada con revestimiento antirreflectante (dureza 6H) garantiza una entrada fiable en entornos difíciles como fábricas, quioscos al aire libre y equipos médicos.



Características principales

  • Claridad Full HD: resolución de 1920×1080 con 16,7 millones de colores para texto, gráficos y vídeo nítidos.

  • Interfaz eDP de alta velocidad: Embedded DisplayPort (2,7 Gbps) de 2 carriles garantiza una transmisión de datos fluida.

  • Funcionamiento a amplia temperatura: Rendimiento fiable de -20°C a +70°C (almacenamiento: -30°C a +80°C).

  • Retroiluminación LED de 50.000 horas: Diseño de bajo consumo con una vida útil prolongada para reducir el mantenimiento.

  • Durabilidad de grado industrial: Superficie antirreflectante, construcción resistente a los golpes y cumplimiento de RoHS.

  • Fácil integración: Admite atenuación PWM, interfaces táctiles I²C/USB/UART y entrada de alimentación CC (lógica de 3,3 V, retroiluminación de 12 V/24 V).

Excelencia técnica

  • Rendimiento óptico: ángulos de visión de 85°, relación de contraste de 800:1 y tiempo de respuesta de 30 ms.

  • Sensibilidad táctil: Funciona a la perfección con guantes, en niebla/humedad superficial y admite multitáctil.

  • Diseño robusto: Perfil delgado (5,2 mm de profundidad), ligero y con conector blindado EMI (I-PEX 20455-030E).

  • Fiabilidad certificada: Certificado ISO 9001/14001, probado con humedad/choque térmico durante 72 horas.

Aplicaciones ideales

  • Paneles HMI industriales

  • Terminales POS/minoristas

  • Equipos de diagnóstico médico

  • Sistemas de videoconferencia

  • Infoentretenimiento para el transporte

  • Máquinas expendedoras inteligentes

¿Por qué elegir esta pantalla?

Diseñado por Saef Technology Limited (Shenzhen), el SFTO1330SM-7208A3CT2 combina tecnología óptica de vanguardia con robustez industrial. Su interfaz eDP simplifica la integración con sistemas integrados, mientras que la pantalla táctil capacitiva mejora la interacción del usuario. Respaldado por rigurosas pruebas y certificaciones globales, este módulo está optimizado para un funcionamiento ininterrumpido en los entornos más difíciles de Europa y Norteamérica.



Solicitar personalización

Contactar con sales2@saef.com.cn para versiones selladas IP65, opciones táctiles capacitivas o diseños de bisel personalizados.





Dimensiones externas

Módulo de pantalla LCD TFT industrial Full HD 1080p, táctil capacitivo de 10 puntos, multitáctil, 1000 nits de brillo, interfaz eDP 0



Definición de pines de la interfaz



Nº de pin Símbolo E/S Función
1 CABC_ EN / NC - Reservado para CD
2 H_GND P Ronda de alta velocidad
3 Lane1_N I Señal complementaria Enlace Carril 1
4 Lane1_P I Señal verdadera Enlace Carril 1
5 H_GND P Ronda de alta velocidad
6 Lane0_N I Señal complementaria Enlace Carril 0
7 Lane0_P I Señal verdadera Enlace Carril 0
8 H_GND P Ronda de alta velocidad
9 AUX_CH_P I Canal auxiliar de señal verdadera
10 AUX_CH_N I Canal auxiliar de señal complementaria
11 H_GND P Ronda de alta velocidad
12 LCD_VDD P Alimentación del controlador y lógica LCD (3,3 V)
13 LCD_VDD P Alimentación del controlador y lógica LCD (3,3 V)
14 NC I Reservado para uso del fabricante de LCD
15 LCD_GND P Toma de tierra del controlador y lógica LCD
16 LCD_GND P Toma de tierra del controlador y lógica LCD
17 HPD O Pin de señal HPD
18 LED-1 P Toma de tierra de la retroiluminación
19 LED-2 P Toma de tierra de la retroiluminación
20 LED-3 P Toma de tierra de la retroiluminación
21 LED-4 P Toma de tierra de la retroiluminación
22 BL_ ENABLE I Encendido/apagado de la retroiluminación
23 BL_PWM_DIM I PWM del sistema
24 SCL/NC - Reservado para uso del fabricante de LCD
25 SDA/NC - Reservado para uso del fabricante de LCD
26 BL_PWR P Alimentación de la retroiluminación
27 BL_PWR P Alimentación de la retroiluminación
28 BL_PWR P Alimentación de la retroiluminación
29 BL_PWR P Alimentación de la retroiluminación
30 NC - Reservado para uso del fabricante de LCD





Características ópticas



Parámetro Condiciones Mín. Típ. Máx. Unidad

Ángulo de visión (CR>10)

Horizontal θL - 85 -

grado

    θ R - 85 -
  Vertical θT - 85 -
    θB - 85 -
Relación de contraste Centro 600 800 - -
Tiempo de respuesta Tr+Td - 30 35 ms

Cromaticidad de color CF (CIE1931)

Rojo x

Típ.

-0,05

TBD

Típ.

+0,05

-
  Rojo y   TBD   -
  Verde x   TBD   -
  Verde y   TBD   -
  Azul x   TBD   -
  Azul y   TBD   -
  Blanco x   (0,323)   -
  Blanco y   (0,379)   -
Relación NTSC %   (72)   -

Luminancia central del blanco

YLI 800 1000   cd/m2





Características de la retroiluminación



Parámetro Símbolo Mín. Típ. Máx. Unidad
Tensión de alimentación VBL 5 12,0 37 V

Corriente de alimentación para la retroiluminación

ILED 6

-

25 mA
Alimentación para la retroiluminación PLED 0,18 - 5,55 W
Tensión de la señal de luz modulada VPWM H 1,2 - 5,0 V
  VPWM L 0 - 0,6 V
Relación de trabajo de control de brillo Ciclo de trabajo 1 - 100 %
Frecuencia de control de brillo fPWM 100 - 1.600 KHz
Tensión alta de encendido/apagado LED-BL VCNTH 1,2   5,0 V
Tensión baja de encendido/apagado LED-BL VCNTL 0 - 0,6 V
Vida útil del LED - 40.000 50.000 - h





Especificación CTP



Categoría Parámetro Especificación
General Estructura Cristal de cubierta + Cristal DITO
Refuerzo de la lente de cubierta Reforzado químicamente
Dureza de la superficie de la lente de cubierta ≥6H (Dureza del lápiz)
Tasa de transmisión de la luz ≥85%
Temperatura de funcionamiento -20℃ ~ +70℃, ≤85% HR
Temperatura de almacenamiento -30℃ ~ +80℃, ≤85% HR
Eléctrico Interfaz IIC / USB / UART
IC táctil IL12511
Tensión de alimentación (VDD) 3,3 V o 5 V (Seleccionable)
Resistencia del host (SDA/SCL) Configurable en la placa base
Ambiental Condiciones de funcionamiento Funcional en niebla/agua superficial
Propiedades de la superficie Tinta superficial Anti-UV
Tratamiento de la superficie Antirreflectante (Neblina: 10%)
Laminación LCD-TP OCA (Adhesivo ópticamente transparente)
Cumplimiento Normas de materiales Cumple con RoHS y sin halógenos
