Datos del producto:
|
| Palabras clave: | 13Display LCD TFT de 0,3 pulgadas | Resolución: | pixeles 1920*1080 |
|---|---|---|---|
| Tamaño del LCD: | 305.1 x 178,5 x 2,45 mm (incluido el toque) | LCD con tacto: | 327.2 x 215,2 x 6,3 mm (con toque) |
| Área activa: | 293.76 x 165,24 mm | Interfaz LCD: | LA informática |
| Interfaz CTP: | Unidad USB | Pantalla táctil: | CTP (pantalla táctil capacitiva proyectiva) |
| Luminancia superficial: | 300 cd/m2 - 1000 cd/m2 | Temperatura de operación.: | -10℃ a +60℃ |
| Temperatura de almacenamiento.: | -20℃ a +60℃ | Tipo de pantalla: | Ángulos de visión completos del IPS |
| Tratamiento de la superficie: | Neblina el 25%, 3H | Relación de contraste: | 1000 |
| color de visualización: | 16,7 M | Curso de la vida del LED: | 30.000 horas |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 13Display TFT industrial de 3 pulgadas,13Monitor LCD TFT industrial de 3 pulgadas,Display TFT industrial con resolución FHD |
||
China Industrial TFT Display 13,3 pulgadas, 13,3 pulgadas Resolución FHD Industrial capacitivo de toque LCD Monitor Descripción del producto
La pantalla LCD TFT SFTO1330JD-7057A-CT es un módulo TFT LCD de matriz activa a color de 13.3 pulgadas que utiliza TFT ′′ de silicio amorfo (transistores de película delgada) como dispositivos de conmutación activos.SFTO1330JD-7057A-CT módulo de pantalla LCD TFT tiene un 13Área activa medida en diagonal de.3 pulgadas con resoluciones Full-HD (1920 en horizontal por 1080 en vertical).Puntos azules que están dispuestos en banda vertical y este módulo puede mostrar 16.7M ((redondeado) ((6bit+2FRC) colores y gama de colores 72%.
La pantalla LCD TFT SFTO1330JD-7057A-CT está demostrando gráficos y textos en un panel de puntos 1920×3×1080 con 16,7M colores mediante el uso de la interfaz eDP (Embedded Display Port) Ver1.2 y el suministro de +3.Voltado de alimentación 3VDC para conducción de paneles TFT-LCD.En este panel de pantalla LCD TFT SFTO1330JD-7057A-CT, se incorporan filtros de color para un excelente rendimiento del color para lograr imágenes más brillantes y claras,haciendo que esta pantalla sea óptima para su uso en aplicaciones multimedia.Visualizaciones óptimas en todas las direcciones.Sin controlador LED de luz de fondo. Especificación de la velocidad de transferencia de EDP: 2.7Gbps/2 carril 8 bits.
* Tipo de reserva
* Interfaz eDP
* Respuesta de alta velocidad
* Profundidad de color de 6 bits (Hi-FRC), muestra 16.7M colores
* Iluminación de fondo de tipo borde incorporado (LED)
* Compatible con RGB98% y NTSC72%
* Alta relación de luminosidad y contraste, baja reflexión y amplio ángulo de visión
* DE (activar datos) sólo
* Libre de Rohs y Halógenos
* TEO 6.0, ES6.0 Conforme
* Corrección gamma
Características:
| Palabras clave: | 13Display TFT industrial de 3 pulgadas |
| Resolución: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| LCD con toque: | 327.2 x 215,2 x 6,3 mm (con toque) |
| Interfaz LCD: | PED |
| Pantalla táctil: | CTP (pantalla táctil capacitiva proyectiva) |
| Tamaño del LCD: | 305.1 x 178,5 x 2,45 mm (sin contacto) |
| Área activa: | 293.76 x 165.24 mm |
| Interfaz CTP: | El USB |
| Luminancia de la superficie: | El valor de las emisiones de dióxido de carbono se calcula en función de las emisiones de dióxido de carbono. |
| Temperatura de funcionamiento | -10°C a +60°C |
| Temperatura de almacenamiento: | -20°C a +60°C |
| Tratamiento de la superficie: | Neblina 25%, 3H |
| Color de visualización: | 16.7 M |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 |
| Tipo de pantalla: | Ángulos de visión completos de IPS |
| Relación de contraste: | 1000 |
| Duración del LED: | 30000 horas |
| Conformidad: | Conforme con las normas REACH y RoHS |
China Industrial TFT Display 13,3 pulgadas, 13,3 pulgadas Resolución FHD Industrial Táctil capacitivo LCD Monitor dibujo del producto
Definición del pin de visualización
1 NC No hay conexión
2 H-GND En el suelo
3 LAN1_N Enlace de señal complementario _Lane1
4 LAN1_P Enlace de señal verdadera _Lane1
5 H-GND En el suelo
6 LAN0_N Enlace de señal complementario _Lane0
7 LAN0_P Enlace de señal verdadera _Lane0
8 H-GND Tierra de alta velocidad
9 AUXP Enlace de señal verdadera _Canal auxiliar
10 AUXN Enlace de señal complementario _Canal auxiliar
11 H-GND En el suelo
12 Fuente de alimentación LCD_VCC, 3.3V (típico)
El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable.
14 BIST Panel de auto-prueba habilitado
15 H-GND En el suelo
16 H-GND En el suelo
17 HPD HPD ((Detección de enchufe caliente) Pin de señal
18 BL_GND Tierra de alta velocidad
19 BL_GND Tierra de alta velocidad
20 BL_GND Tierra de alta velocidad
21 BL_GND Tierra de alta velocidad
22 BL_EN Luz de fondo encendida/apagada
23 BL_PWM Luz de fondo PWM Atemorizado
24 NC No hay conexión
No hay conexión
26 Potencia de luz de fondo BL_PWR
27 Potencia de luz de fondo BL_PWR
28 Potencia de luz de fondo BL_PWR
29 Potencia de luz de fondo BL_PWR
30 NC No hay conexión
Definición del pin USB PCAB
1 VCC
2 USB-
3 USB +
4 GND

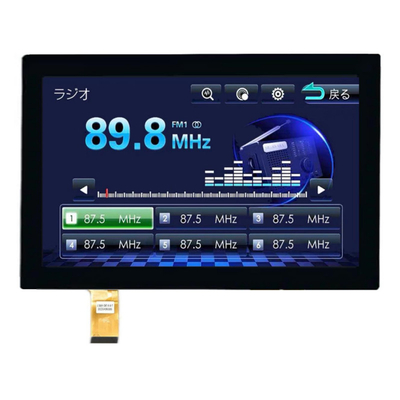

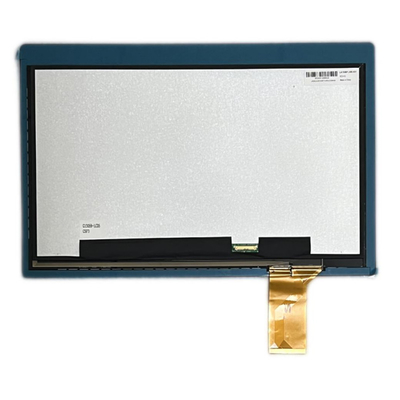

China Industrial TFT Display 13,3 pulgadas, 13,3 pulgadas Resolución FHD Industrial Táctil Capacitivo Monitor LCD Imagen del producto
Instalaciones de fábrica y certificados
El contacto de la capacidad proyectada (PCAP)
La tecnología táctil de capacidad proyectada (PCAP, por sus siglas en inglés) ofrece una respuesta rápida y sensible y una fiabilidad profesional combinada.
La tecnología proyectada de pantalla táctil capacitiva está diseñada para aplicaciones industriales, médicas y automotrices estrictas. También podemos combinar pantallas táctiles PCAP con pantallas de cristal líquido (LCD),que es una solución integrada integrada que ayuda a simplificar la cadena de suministro y el montaje.
Capa de vidrio:
1Forma: Tamaños, formas, tratamientos de bordes, agujeros y recortes a medida
2Color: Impresión de seda, logotipo
3Material de vidrio: vidrio Gorilla, vidrio templado, PMMA
4Tratamientos: espejo, AG, AR, AF
El sensor:
1Material del sensor: vidrio, película, película + película
2FPC: diseño de forma opcional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix y así sucesivamente
4Interfaz: I2C, USB y RS232
Introducción de las pantallas táctiles OCA Materiales de unión
Con el desarrollo de la tecnología, más y más de nuestros dispositivos electrónicos, especialmente el desarrollo de pantallas táctiles,Se están volviendo más y más altos para los materiales ópticos para la estructura de la unión óptica, que deben tener transparencia incolora, transmitancia de luz superior al 98%, buena resistencia a la unión, pueden curarse a temperatura ambiente o media,y tienen las características de una pequeña contracción por curado, este adhesivo se llama adhesivo óptico. Adhesivos ópticos hechos de diferentes materiales como silicona, resina acrílica, poliéster insaturado, poliuretano, resina epoxi, etc.
1¿ Qué es la OCA?
OCA (Optically Clear Adhesive) es una cinta adhesiva de dos lados sin material de matriz obtenida mediante la transformación de un pegamento acrílico óptico en un material sin sustrato,y luego laminando una capa de película de liberación en las capas superior e inferior.
2Ventajas de la OCA
Alta limpieza, alta transmitancia de luz, baja neblina; El espesor de la capa adhesiva es uniforme y la planitud es alta; Alta adhesión y alta resistencia a la unión después de la laminación; Suave a suave,de suave a dura, se puede montar de duro a duro, y el material adecuado tiene una amplia aplicabilidad.
3La compañía de producción OCA.
3M y tesa son los principales, y la capacidad de producción de 3M está ocupada principalmente por los fabricantes tradicionales de LCD durante mucho tiempo y ocupa básicamente el mercado de gama alta;Mitsubishi y Nitto Denko de Japón, Corea del Sur es LG Chem y SKC de Corea del Sur.
4¿ Qué es OCR?
OCR (Optical Clear Resin) es un tipo de pegamento óptico, debido a que el pegamento está en estado líquido, también se conoce como pegamento óptico líquido, pegamento óptico de agua o LOCA.el pegamento es incoloro y transparenteEn el campo de la laminación óptica, en comparación con las cintas OCA tradicionales, las cintas OCA son más resistentes a la luz que las cintas OCA tradicionales.El OCR tiene ventajas únicas en su gran tamaño, superficies curvas, ambientes hostiles y otros campos.
5Ventajas de la OCR/LOCA
1) Gran aplicabilidad, un pegamento puede corresponder a una variedad de productos de laminación;
2) El pegamento líquido tiene una gran fluidez, no es sensible al grosor de la tinta y tiene un buen llenado de huecos;
3) Es adecuado para la laminación de gran tamaño, y no hay restricción en el tamaño del producto de laminación;
4) Es adecuado para la laminación de superficies o la laminación de estructuras complejas;
5) Alto rendimiento de laminación y buen rendimiento de la transformación;
6) Enlace químico, el enlace se ve menos afectado por la temperatura y la estabilidad del enlace es fuerte.
6Empresas productoras de OCR/LOCALas empresas más importantes que se han incluido en la lista son: Wacker, Henkel, Momentive, DuPont;
SAEF Technology se compromete a proporcionar soluciones completas para materiales funcionales para las industrias inteligentes y táctiles,y ha desarrollado productos OCR de silicona de alta sensibilidad para pantallas táctiles que se utilizan en el proceso de laminación óptica de componentes de pantalla como el vidrio de cubiertaLa combinación de silicona OCR y vidrio A/R resuelve perfectamente el problema de la pérdida de luz en la capa de aire entre la pantalla táctil y el panel de visualización.que puede aumentar el contraste en un 400% en la luz solar y mejorar la visibilidad de la pantalla táctil dentro y fuera. El OCR de silicona para paneles táctiles de alta sensibilidad puede utilizarse durante mucho tiempo en el rango de -50-200 °C,que mejora el rendimiento fiable de la pantalla y, por tanto, prolonga la vida útil del productoEn comparación con los componentes montados en el marco, el OCR/LOCA de silicona para pantallas táctiles de alta sensibilidad también puede reducir el impacto de los impactos externos, mejorar la resistencia al impacto y la resistencia a la flexión.y aumentar la fiabilidad de las pantallas táctilesEl OCR de silicona líquida permite una amplia gama de espesores de adhesión del producto, llena mejor los huecos entre las tintas y los recubrimientos y permite diseños más delgados.
