Datos del producto:
|
Número de modelo: | SFTO560SH-7316AN (basado en el AT056TN52 V.3) | Tamaño de la pantalla: | 5.6 pulgadas diagonal |
---|---|---|---|
Resolución: | 640×480 Píxeles (Banda RGB) | Brillo: | 250 cd/m2 |
Temperatura de funcionamiento.: | -20°C a +70°C | Tecnología: | TN TFT, Transmisivo |
Interfaz: | RGB digital de 24 bits | Iluminación de fondo: | 15 LEDs, 20.000-30.000 horas de vida útil |
Fuente de alimentación: | Voltaje dual | El cumplimiento: | Conforme con las normas REACH y RoHS |
Resaltar: | Módulo industrial de la exhibición de TFT,Modulo de visualización de LCD TFT industrial,Modulo de visualización LCD TFT de 640x480 |
Pantalla TFT de 5,6" de grado industrial para entornos hostiles
El módulo LCD TFT SFTO560SH-7316AN ofrece un rendimiento sin concesiones en aplicaciones industriales exigentes. Diseñado según las especificaciones AT056TN52 V.3, esta pantalla de 5,6 pulgadas presenta una resolución nítida de 640×480 con tratamiento de superficie antirreflejo, lo que garantiza una visibilidad clara con alta luz ambiental (brillo de 250 cd/m², contraste de 500:1).
Construido para la fiabilidad
Funciona sin problemas de -20°C a +70°C con una resistencia a golpes mecánicos de 100G. Ideal para la automatización de fábricas, dispositivos médicos y sistemas de transporte donde la estabilidad es fundamental. La interfaz RGB de 24 bits admite 16,7 millones de colores, mientras que la unidad de doble voltaje elimina la interferencia de ruido en entornos eléctricamente caóticos.
Ventajas clave para los ingenieros
✅ Vida útil prolongada de la retroiluminación: 15 LED blancos (30.000 horas a 25°C)
✅ Integración flexible: Control de la dirección de escaneo (pines L/R, U/D)
✅ Protección robusta: La construcción sellada contra el polvo supera las pruebas de humedad de 240 horas
✅ Cumplimiento simplificado: Certificado ROHS/REACH, compatible con soldadura sin plomo
Aplicaciones
HMIs industriales y paneles de control
Equipos de prueba portátiles
Dispositivos de monitorización médica
Quioscos exteriores y sistemas de transporte
Características técnicas destacadas
Paso de píxeles: 58,8×176,4μm
Tiempo de respuesta: 25 ms (típ.)
Ángulos de visión: 70°(H)/50°(V)
Secuencia de encendido: Temporización ON/OFF optimizada
Garantía: Cobertura de defectos funcionales de 1 año
Cumplimiento listo
Cumple con las directivas de la UE ROHS 2011/65/EU, REACH 1907/2006/EC y EMC para una integración perfecta en equipos industriales globales.
Pedidos y soporte
Póngase en contacto con nuestra sede de Shenzhen para obtener precios por volumen, opciones de cola FPC personalizadas y documentación técnica. Todos los módulos incluyen embalaje seguro contra descargas electrostáticas y hojas de datos que cumplen con IEC.
Solicitar personalización
Contactar con sales2@saef.com.cn para versiones selladas IP65, opciones táctiles capacitivas o diseños de bisel personalizados.
Especificaciones
Características | Detalles |
Tamaño de la pantalla (diagonal) | 5,6” |
Tipo de LCD | TN TFT |
Modo de visualización | Transmisivo / Normalmente blanco |
Resolución | 640 RGB x 480 |
Dirección de visualización | 12 EN PUNTO |
Dirección de inversión de escala de grises | 6 EN PUNTO |
Contorno del módulo | 126,5(H) x 100(V) x 5,7(T) (Nota 1) |
Área activa | 112,896(H) x 84,672(V) |
Tamaño de píxel | 58,8*3 x 176,4 |
Disposición de píxeles | RGB |
Tratamiento de la superficie del polarizador | Antirreflejo |
Controlador IC | ILI6192A-01&ILI5481A |
Colores de la pantalla | 16,7 millones |
Interfaz | Interfaz RGB de 24 bits |
Con o sin panel táctil | Sin |
Temperatura de funcionamiento | -20~70 |
Temperatura de almacenamiento | -30~80 |
Peso | 100 |
Características ópticas
Artículo | Símbolo | Condición | Especificación | Unidad | |||
Mín. | Típ. | Máx. | |||||
Luminancia encendida TFT( Si =20mA/LED) |
Lv |
Normalmente ángulo de visión θX = φY =0º |
200 |
250 |
- |
cd/m² |
|
Relación de contraste (ver 6.3) | CR | 600 | 1000 | - | |||
Tiempo de respuesta (Ver 6.2) |
TR+TF |
- |
25 | 50 |
ms |
||
Blanco | XW | 0,25 | 0,30 | 0,35 | |||
YW | 0,26 | 0,31 | 0,36 | ||||
Ángulo de visión (Ver 6.4) |
Horizontal | θX+ |
Centro CR≥10 |
60 | 70 | - |
Grado |
θX- | 60 | 70 | - | ||||
Vertical | φY+ | 40 | 50 | - | |||
φY- | 60 | 70 | - | ||||
Relación NTSC (gama) | - | 51,2 | - | % |
Características de la retroiluminación
Artículo | Símbolo | Condición | Mín. | Típ. | Máx. | Unidad |
Voltaje de la retroiluminación | VLED | Ta=25 ºC, IF=20mA/LED | - | 9,3 | - | V |
Corriente de la retroiluminación | ILED | Ta=25 ºC, VF=3,1V/LED | - | 100 | - | mA |
Disipación de potencia | PD | - | 930 | - | mW | |
Uniformidad | Promedio | 75 | 80 | - | % | |
Vida útil del LED (25℃) | - | 20000 | 30000 | - | Hrs | |
Método de conducción | Corriente constante | |||||
Configuración de LED | 15 LED blancos (3 LED en una cadena y 5 grupos en paralelo) |
Dimensiones externas
Definición de pines de interfaz
Nº de pin | Símbolo | E/S | Función |
1 | VLED+ | P | Alimentación para el ánodo de la retroiluminación LED |
2 | VLED+ | P | Alimentación para el ánodo de la retroiluminación LED |
3 | VLED- | P | Alimentación para el cátodo de la retroiluminación LED |
4 | VLED- | P | Alimentación para el cátodo de la retroiluminación LED |
5 | GND | P | Toma de tierra de alimentación |
6 | VCOM | I | Entrada VCOM |
7 | VCC | P | Fuente de alimentación para el circuito digital |
8 | MODE | I | Control de modo DE o HV |
9 | DE | I | Habilitación de datos |
10 | VS | I | Entrada de señal Vsync |
11 | HS | I | Entrada de señal Hsync |
12 | B7 | I | Entrada de datos azules (MSB) |
13 | B6 | I | Entrada de datos azules |
14 | B5 | I | Entrada de datos azules |
15 | B4 | I | Entrada de datos azules |
16 | B3 | I | Entrada de datos azules |
17 | B2 | I | Entrada de datos azules |
18 | B1 | I | Entrada de datos azules |
19 | B0 | I | Entrada de datos azules (LSB) |
20 | G7 | I | Entrada de datos verdes (MSB) |
21 | G6 | I | Entrada de datos verdes |
22 | G5 | I | Entrada de datos verdes |
23 | G4 | I | Entrada de datos verdes |
24 | G3 | I | Entrada de datos verdes |
25 | G2 | I | Entrada de datos verdes |
26 | G1 | I | Entrada de datos verdes |
27 | G0 | I | Entrada de datos verdes (LSB) |
28 | R7 | I | Entrada de datos rojos (MSB) |
29 | R6 | I | Entrada de datos rojos |
30 | R5 | I | Entrada de datos rojos |
31 | R4 | I | Entrada de datos rojos |
32 | R3 | I | Entrada de datos rojos |
33 | R2 | I | Entrada de datos rojos |
34 | R1 | I | Entrada de datos rojos |
35 | R0 | I | Entrada de datos rojos (LSB) |
36 | GND | P | Toma de tierra de alimentación |
37 | DCLK | I | Reloj de muestra |
38 | GND | P | Toma de tierra de alimentación |
39 | L/R | I | Seleccionar la dirección de escaneo de izquierda a derecha |
40 | U/D | I | Seleccionar la dirección de escaneo hacia arriba o hacia abajo |
41 | VGH | I | Alimentación positiva para el controlador de escaneo |
42 | VGL | I | Alimentación negativa para el controlador de escaneo |
43 | AVDD | P | Fuente de alimentación para el circuito analógico |
44 | RESET | I | Restablecer |
45 | POL | O | Selección de polaridad para la señal de control de inversión de línea |
46 | VCOM | I | Entrada VCOM |
47 | NC | - | Sin conector |
48 | NC | - | Sin conector |
49 | NC | - | Sin conector |
50 | NC | - | Sin conector |

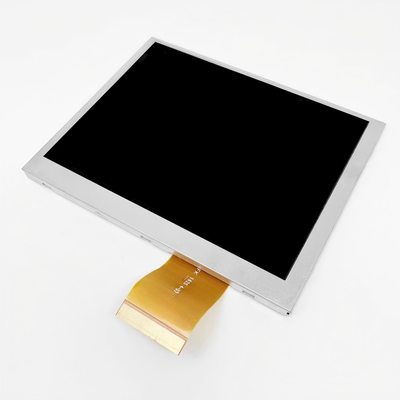

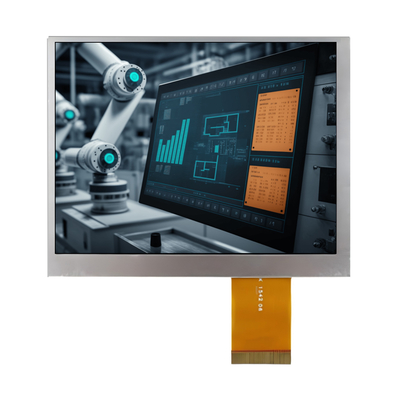

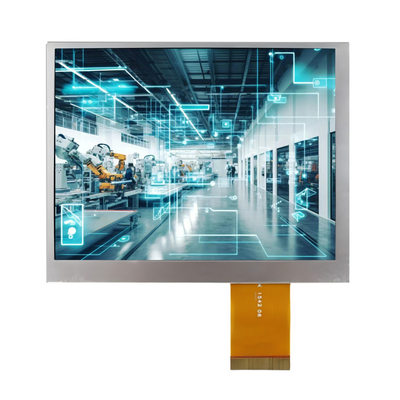

Imagen del producto
