Datos del producto:
|
| Producto: | 4,3" pantalla del LCD TFT de la pulgada | Pantalla táctil: | Panel táctil resistente (RTP) opcional |
|---|---|---|---|
| Resolución: | puntos 480x272 | Dirección de visión: | Libre (80/80/80/80) |
| Temporeros de funcionamiento.: | -30℃ a +80℃ | Temporeros del almacenamiento.: | -35℃ a +85℃ |
| Dimensión del esquema: | 105.5x67.2x4.05 milímetro (con tacto) | Conductor IC: | SC7283 |
| Número pin: | 40 pernos | Conexión: | FPC que tapa el tipo |
| Luminancia superficial: | 200cd/m2 (liendres) | Interfaz: | RGB |
| Curso de la vida del LED: | 40.000 horas | Conformidad: | ALCANCE y RoHS obedientes |
| Resaltar: | 480x272 LCD TFT 4,3 pulgadas,40 PERNOS LCD TFT 4 |
||
4,3 pulgadas RGB TFT LCD, descripción de la exhibición de TFT 480x272 IPS
SF-TC430H-8854A-T es un módulo lleno diagonal de TFT LCD del ángulo de visión de la pulgada IPS de la talla 4,3 con los pixeles de la resolución 480x272. Este módulo se incorpora con SC7283 IC; incluye el regulador y las funciones de IC del conductor, apoyan el interfaz del RGB, gama del voltaje de fuente (Vdd) de 3.0V a 3.6V. Este módulo está con el ángulo de visión completo del IPS (80/80/80/80), y la relación de aspecto es 16: 9.
El módulo de SF-TC430H-8854A-T TFT LCD es modo de paisaje con brillo 200 liendres. El módulo también está disponible para la pantalla táctil resistente y la pantalla táctil capacitiva proyectada opcionales. SF-TC430H-8854A-T puede actuar en las temperaturas de -30℃ a +80℃; su almacenamiento gama de temperaturas de -35℃ a +85℃.
Uso
Ampliamente utilizado en el horno del máquina del café, microondas, el escáner, la automatización casera, el sistema del control de acceso, el equipo de supervisión, analizadores, sistema de seguridad, sistema de irrigación del jardín, terminal de la posición, lector del efectivo, el etc.
Ventajas del producto
1. ángulo de visión completo del IPS (80/80/80/80). Buen ángulo de visión mismo. Perfeccione para los diferentes tipos de usos, sin importar poner en el top, o en la tabla, o PDA, etc. usados.
2. funcionamiento excelente de la exhibición del color de fondo, luminancia, ángulo de visión, e intensidad, etc.
3. temperatura amplia del top de -20℃ a +70℃ para los usos industriales.
4. flexible tener con o sin la pantalla táctil resistente. Podemos apoyar para diseñar CTP modificado para requisitos particulares (panel táctil capacitivo) para los clientes también. FPC es adaptable también.
5. solución barata entre las mismas clases en la industria del LCD.
6. fácil instalar y fácil mantener.
Servicio de atención al cliente
1.Before que firma un contrato oficial con nuestro cliente que ayudaremos a analizar y a proporcionar la solución profesional basada en la información del proyecto del cliente y a salir con la solución óptima.
2. Su investigación relacionada con nuestros productos o el precio será contestada en 24 horas.
3. Keep que informa a nuestro proceso de producción de cliente y ayudar a arreglar incorporación de la calidad la fábrica en caso de necesidad.
4. garantía de un año para nuestra exhibición del LCD después de la entrega. Todos los defectos se pueden volver y substituir dentro de período de garantía.
5. el comprador puede enviar al técnico a nuestra fábrica gratis que entrena antes de entrega.
6. Nos estamos centrando en crear los valores para los clientes. Para la ayuda técnica o comercial esencial, arreglaremos la reunión de la estafa-llamada, el servicio técnico en línea, o la ayuda del en-sitio, el etc locales para cubrir diversas necesidades del cliente.
FAQ
1. ¿Cómo puedo poner una orden?
Proporcione por favor los detalles de sus requisitos tan claros como sea posible. Tan podemos enviarle la oferta en la primera vez. Entonces usted puede colocarnos la orden.
Para diseñar o la discusión adicional, es mejor entrarnos en contacto con por el correo electrónico/el teléfono para una oferta más clara y más exacta de la solución del LCD para usted.
2. ¿Qué clase de exhibición que proporcionamos?
Tenemos el módulo de la exhibición del LCD del color TFT, el módulo monocromático del lcd, el módulo de OLED lcd, el módulo del lcd con el marco digital, la tableta de Android, etc. Apoyamos usos interiores y al aire libre de los usos, industriales y comerciales.
También apoyamos soluciones estándar y soluciones modificadas para requisitos particulares del diseño.
Tenemos apagado-estante y diseño-en productos para proveer del cliente las soluciones todo en uno.
3. ¿Cómo sobre la garantía?
Tenemos garantía de 1 año. Todos los defectos pueden ser vueltos y ser substituidos.
4. ¿Cuál es sus términos de la entrega?
Aceptamos EXW, el MANDO, FCA, el etc. Usted puede elegir el que es el más conveniente o rentable para usted.
| Producto: | 4,3" pantalla del LCD TFT de la pulgada | Pantalla táctil: | Panel táctil resistente (RTP) opcional |
|---|---|---|---|
| Resolución: | puntos 480x272 | Dirección de visión: | Libre (80/80/80/80) |
| Temporeros de funcionamiento.: | -30℃ a +80℃ | Temporeros del almacenamiento.: | -35℃ a +85℃ |
| Dimensión del esquema: | 105.5x67.2x4.05 milímetro (con tacto) | Conductor IC: | SC7283 |
| Pin Number: | 40 PERNOS | Conexión: | FPC que tapa el tipo |
| Luminancia superficial: | 200cd/m2 (liendres) | Interfaz: | RGB |
| Curso de la vida del LED: | 40.000 horas | Conformidad: | ALCANCE y RoHS Complia |
4,3 pulgadas RGB TFT LCD, dibujo de la exhibición de TFT 480x272 IPS
Pin Definition:
| No. | Pin | Entrada-salida | Descripción |
| 1 | LED-K | Yo | Cátodo del LED |
| 2 | LEDA | Yo | Ánodo del LED |
| 3 | VSS | Yo | Tierra del poder |
| 4 | VDD | Yo | Fuente de energía |
| 5 | R01 | Yo | Señal de datos ROJA (LSB) |
| 6 | R02 | Yo | Señal de datos ROJA |
| 7 | R03 | Yo | Señal de datos ROJA |
| 8 | R04 | Yo | Señal de datos ROJA |
| 9 | R05 | Yo | Señal de datos ROJA |
| 10 | R06 | Yo | Señal de datos ROJA |
| 11 | R07 | Yo | Señal de datos ROJA |
| 12 | R08 | Yo | Señal de datos ROJA |
| 13 | G01 | Yo | Señal de datos VERDE (LSB) |
| 14 | G02 | Yo | Señal de datos VERDE |
| 15 | G03 | Yo | Señal de datos VERDE |
| 16 | G04 | Yo | Señal de datos VERDE |
| 17 | G05 | Yo | Señal de datos VERDE |
| 18 | G06 | Yo | Señal de datos VERDE |
| 19 | G07 | Yo | Señal de datos VERDE |
| 20 | G08 | Yo | Señal de datos VERDE |
| 21 | B01 | Yo | Señal de datos AZUL (LSB) |
| 22 | B02 | Yo | Señal de datos AZUL |
| 23 | B03 | Yo | Señal de datos AZUL |
| 24 | B04 | Yo | Señal de datos AZUL |
| 25 | B05 | Yo | Señal de datos AZUL |
| 26 | B06 | Yo | Señal de datos AZUL |
| 27 | B07 | Yo | Señal de datos AZUL |
| 28 | B08 | Yo | Señal de datos AZUL |
| 29 | VSS | Yo | Tierra del poder |
| 30 | DLCK | Yo | Señal de reloj de muestrear cada fecha |
| 31 | DISP | Yo | Señal CON./DESC. de la exhibición |
| 32 | HSYNC | Yo | Señal de sincronización horizontal |
| 33 | VSYNC | Yo | Señal de sincronización vertical |
| 34 | DE | Yo | Los datos entrados permiten control |
| 35 | NC | - | Fije se abren |
| 36 | Tierra | Yo | Tierra del poder |
| 37 | XR | Yo | PIN de panel táctil |
| 38 | Yarda | Yo | PIN de panel táctil |
| 39 | XL | Yo | PIN de panel táctil |
| 40 | YU | Yo | PIN de panel táctil |

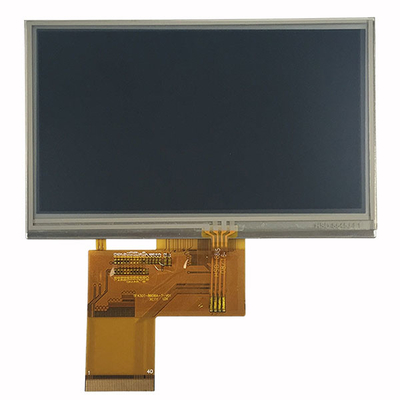

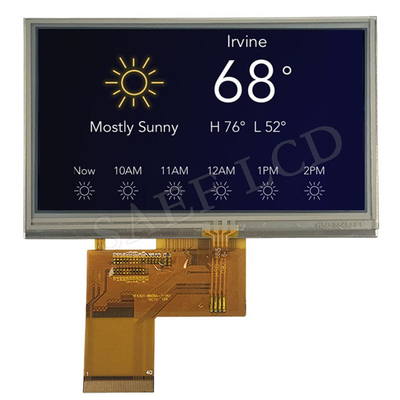

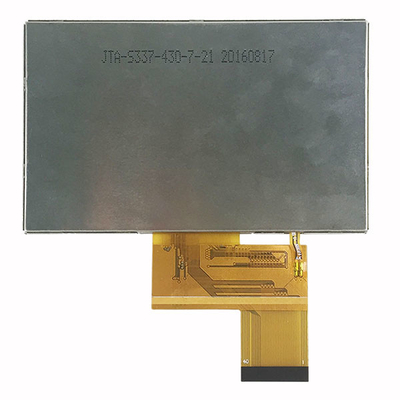

4,3 pulgadas RGB TFT LCD, imagen de producto real de la exhibición de TFT 480x272 IPS
