Datos del producto:
|
| Tipo de visualización: | LCD TFT para uso industrial | Tamaño de pantalla: | 15.6 pulgadas (365.72×220.39 mm de tamaño de bisel) |
|---|---|---|---|
| Resolución: | 1920×1080 FHD (0,179 mm Pitch de los píxeles) | luminosidad máxima: | 1500 cd/m2 (tipo) |
| Ángulo de visión: | 85°/85°/85°/85° (CR≥10) | Temperatura operativa.: | -30°C a +85°C (Certificado de Amplio Rango de Temperatura) |
| Interfaz: | El sistema de control de velocidad (LVDS) de 40 pines de 2 velocidades (I-PEX 20455-040E) | Entrada de energía: | 3.3V CC ±10% (4W tipo, 5W máximo) |
| Relación de contraste: | 8001 (tipo) | Iluminar desde el fondo: | Barra de luz LED externa |
| LED Lifetime: | 24.35W, 50,000 horas de vida útil | Gama de colores: | 72% NTSC |
| Solicitud: | HMI, Maquinaria para exteriores, Automotriz, Médico | Cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Pantalla LCD TFT industrial de 1500 nits,Pantalla LCD TFT industrial LVDS |
||
Diseñado para entornos industriales extremos
La SFTO1560RX-7312AN es una pantalla LCD TFT de alto brillo de 15.6 pulgadas construida para soportar condiciones adversas.Proporciona una visibilidad ininterrumpida a la luz solar directa o a temperaturas de congelación perfectas para equipos de construcción, automatización de fábricas y quioscos al aire libre.
Robustez de grado industrial
Durabilidad de grado militar: validado a través de 100 ciclos de choque térmico, pruebas de vibración de 10-55 Hz y protección ESD de ± 12 kV.
50Luz de fondo LED de 1000 horas: barra de luz externa con entrada de 45,1 V (IP67 opcional) para un mantenimiento mínimo.
Superficie resistente a los productos químicos: el revestimiento antirreflejo endurecido 3H resiste a los agentes de limpieza industriales.
Características de integración inteligente
Interfaz LVDS Plug & Play: conector de 40 pines (I-PEX 20455) con control de exploración inversa para el montaje flexible.
Retención de imagen cero: el modo de señal solo DE evita la combustión durante el funcionamiento 24/7.
Diseño de baja potencia: el consumo típico de 4W a 3.3V reduce la carga térmica del sistema.
Certificado para el despliegue mundial
• Cumplir con las normas de la UE RoHS/REACH
• Certificado ISO 9001 (Calidad) y 14001 (Medio Ambiente)
• 1 año de garantía funcional
Confiado por las industrias:
✅ Maquinaria pesada: paneles de control de excavadoras, pantallas agrícolas
✅ Transporte: paneles de instrumentos de la aviación, sistemas de navegación marítima
✅ Medicina: Equipo de diagnóstico, monitores portátiles
✅ Energía: HMI de plataformas petroleras, terminales de control de parques solares
Solicitud de personalización:ContactoLas autoridades de seguridad de los Estados miembros deberán:para las versiones con clasificación IP, integración de pantalla táctil o biseles personalizados.
Especificaciones
| Punto de trabajo | Especificación | Unidad |
| Tamaño de la pantalla | 15.6 real diagonal | |
| Apertura de Beael | 365.72x220.39x12. ¿Qué quieres decir?5 | En el caso de los |
| Número de píxeles | 1920 x R.G.B. x 1080 | el pixel |
| Pitch de los píxeles | 0.17925 (H) x 0.17925 (V) | En el caso de los |
| Área de visualización | 344.16 x 193. ¿Qué quieres decir?59 | En el caso de los |
| Muestra los colores | 16.7M | el color |
| Modo de transmisión | Normalmente negro | - |
| Tratamiento de la superficie | Tipo AG, revestimiento duro 3H, | - |
| Consumo de energía | Número total de células | |
| TC | 8100 | el |
| NTSC | 72 (tipo) | % |
Las dimensiones externas
![]()
Definición del pin de interfaz
| El pin | Nombre | Descripción |
| 1 | No incluido | No hay conexión, este pin debería estar abierto. |
| 2 | No incluido | No hay conexión, este pin debería estar abierto. |
| 3 | No incluido | No hay conexión, este pin debería estar abierto. |
| 4 | No incluido | No hay conexión, este pin debería estar abierto. |
| 5 | No incluido | No hay conexión, este pin debería estar abierto. |
| 6 | No incluido | No hay conexión, este pin debería estar abierto. |
| 7 | No incluido | No hay conexión, este pin debería estar abierto. |
| 8 | No incluido | No hay conexión, este pin debería estar abierto. |
| 9 | No incluido | No hay conexión, este pin debería estar abierto. |
| 10 | No incluido | No hay conexión, este pin debería estar abierto. |
| 11 | El valor de las emisiones de CO2 | Lógico LCD y potencia del controlador 3.3V |
| 12 | El valor de las emisiones de CO2 | Lógico LCD y potencia del controlador 3.3V |
| 13 | El valor de las emisiones de CO2 | Lógico LCD y potencia del controlador 3.3V |
| 14 | No incluido | No hay conexión, este pin debería estar abierto. |
| 15 | No incluido | No hay conexión, este pin debería estar abierto. |
| 16 | No incluido | No hay conexión, este pin debería estar abierto. |
| 17 | ¿ Qué está pasando? |
Bajo → Modo normal. Alto → Horizontal y Vertical Escaneo inverso |
| 18 | RXO0- | Entrada de datos diferenciales LVDS negativos en el canal O0 ( impar) |
| 19 | RXO0+ | Entrada de datos diferenciales positivos de LVDS. Canal O0 ( impar) |
| 20 | RXO1- | Entrada de datos diferenciales LVDS negativos en el canal O1 ( impar) |
| 21 | RXO1+ | Entrada de datos diferenciales positivos de LVDS. Canal O1 ( impar) |
| 22 | RXO2- | Entrada de datos diferenciales LVDS negativos en el canal O2 ( impar) |
| 23 | RXO2+ | Entrada de datos diferenciales positivos del LVDS. Canal O2 (extraño) |
| 24 | GND LCD | Lógica LCD y conexión a tierra del conductor |
| 25 | El RXOC- | Entrada de reloj diferencial LVDS negativa (poco común) |
| 26 | RXOC+ | Entrada de reloj diferencial LVDS positiva (poco común) |
| 27 | GND LCD | Lógica LCD y conexión a tierra del conductor |
| 28 | RXO3- | Entrada de datos diferenciales LVDS negativos. |
| 29 | RXO3+ | Entrada de datos de diferenciales positivos de LVDS. Canal O3 (extraño) |
| 30 | RXE0- | Entrada de datos diferenciales LVDS negativos en el canal E0 (par) |
| 31 | RXE0+ | Entrada de datos diferenciales LVDS positivos. Canal E0 (par) |
| 32 | RXE1- | Entrada de datos diferenciales LVDS negativos en el canal E1 (par) |
| 33 | RXE1+ | Entrada de datos diferenciales positivos de LVDS. Canal E1 (par) |
| 34 | GND LCD | Lógica LCD y conexión a tierra del conductor |
| 35 | RXE2- | Entrada de datos diferenciales LVDS negativos en el canal E2 (par) |
| 36 | RXE2+ | Entrada de datos diferenciales LVDS positivos en el canal E2 (par) |
| 37 | RXEC- | Entrada de reloj diferencial LVDS negativa (par) |
| 38 | RXEC+ | Entrada de reloj diferencial LVDS positiva (par) |
| 39 | RXE3- | Entrada de datos diferenciales LVDS negativos. Canal E3 (par) |
| 40 | RXE3+ | Entrada de datos diferenciales LVDS positivos en el canal E3 (par) |

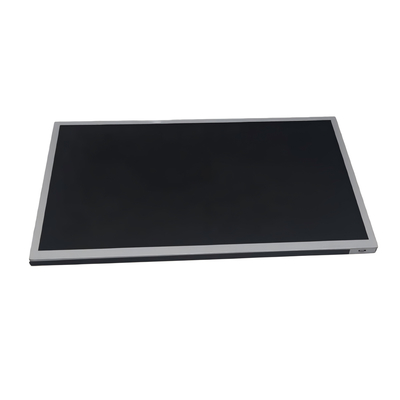

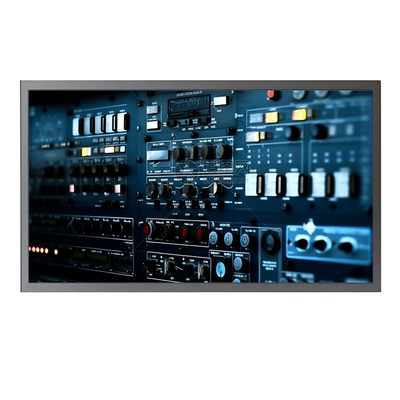

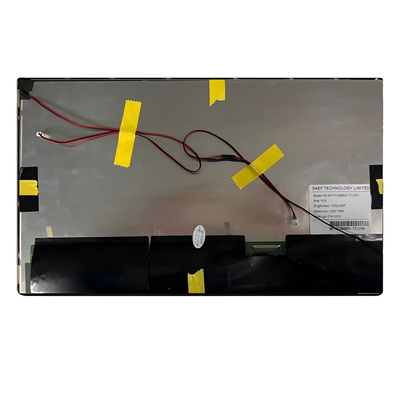

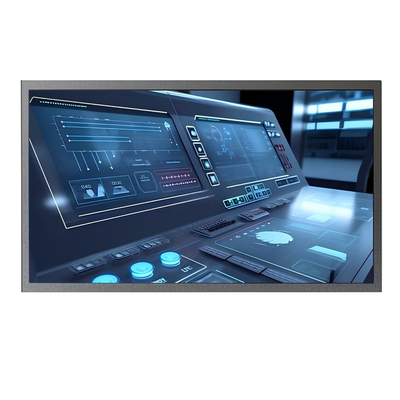

Imagen del producto
![]()
![]()
