** Descarga de la hoja de datos **
El objetivo de la evaluación es evaluar la compatibilidad de los productos con los requisitos de seguridad establecidos en el presente Reglamento.

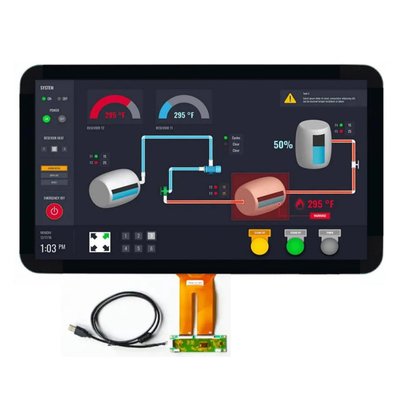

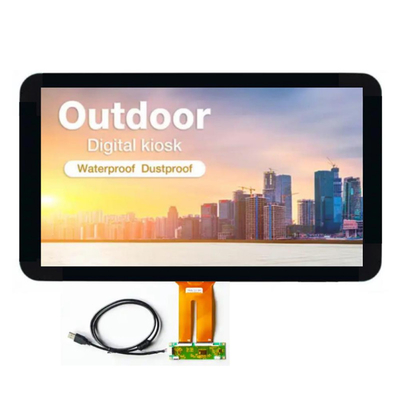

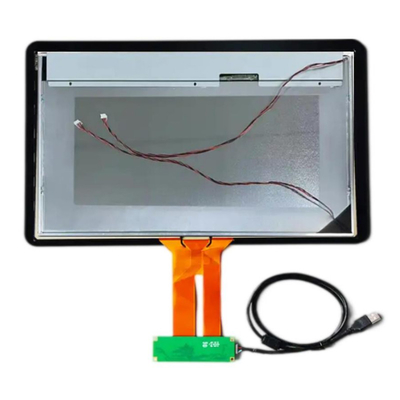

Introducción de la pantalla LCD TFT de 21,5 pulgadas legible a la luz solar con pantalla táctil USB
Aumente su experiencia visual con nuestra pantalla LCD TFT de 21,5 pulgadas legible a la luz del sol, diseñada específicamente para aplicaciones industriales.Esta pantalla de vanguardia está diseñada para ofrecer una claridad y visibilidad excepcionales incluso en los entornos más brillantes, por lo que es la opción perfecta para aplicaciones al aire libre, quioscos y paneles de control.
Características clave:
Lezabilidad a la luz solar:Nuestra avanzada tecnología de retroiluminación LED asegura que la pantalla permanezca clara y vibrante bajo la luz solar directa, lo que permite un funcionamiento sin problemas en cualquier condición de iluminación.
Funcionalidad táctil:La pantalla táctil USB integrada proporciona una interfaz sensible e intuitiva, lo que permite una fácil interacción con sus aplicaciones y mejora la experiencia del usuario.
Diseño duradero:Fabricada con materiales industriales, esta pantalla está construida para soportar condiciones difíciles, asegurando la longevidad y fiabilidad de sus proyectos.
Alta resolución:Con una resolución FHD 1920*1080 que ofrece imágenes nítidas y colores vivos, esta pantalla es perfecta para gráficos detallados y visualización de datos.
Conectividad versátil:Equipada con múltiples opciones de entrada, incluido HDMI, la pantalla es compatible con una amplia gama de dispositivos y sistemas.
Aplicaciones:
Ideal para quioscos al aire libre, automatización industrial, sistemas de transporte y entornos minoristas, nuestra pantalla LCD TFT legible a la luz del sol abre la puerta a infinitas posibilidades en varios sectores.
Características:
* Tipo de reserva
* Interfaz LVDS
* Respuesta de alta velocidad
* Profundidad de color de 6 bits (Hi-FRC), muestra 16.7M colores
* Iluminación de fondo de tipo borde incorporado (LED)
* Compatible con RGB98% y NTSC45% (NTSC72% también está disponible)
* Alta relación de luminosidad y contraste, baja reflexión y amplio ángulo de visión
* DE (activar datos) sólo
* Libre de Rohs y Halógenos
* TEO 6.0, ES6.0 Conforme
* Corrección gamma
| Palabras clave: |
21Display TFT PCAP de 5 pulgadas |
| Resolución: |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Interfaz LCD: |
El LVDS |
| Tamaño del LCD: |
495.6 X 292,2 X 10,57 mm (sin contacto) |
| LCD con toque: |
526 x 324 x 15,16 mm (con toque) |
| Área activa: |
476.064 ((H) X 267.786 ((V) Mm |
| Interfaz CTP: |
El USB |
| Luminancia de la superficie: |
1000 Cd/m2 |
| Pantalla táctil: |
CTP (pantalla táctil capacitiva proyectiva) |
| Temperatura de funcionamiento |
-10°C a +60°C |
| Temperatura de almacenamiento: |
-20°C a +60°C |
| Tipo de pantalla: |
Ángulos de visión completos de IPS |
| Relación de contraste: |
1000 |
| Duración del LED: |
30000 horas |
| Tratamiento de la superficie: |
Neblina 25%, 3H |
| Color de visualización: |
16.7 M |
| Certificado: |
Las condiciones de las pruebas deberán ser las siguientes:2015 |
| Conformidad: |
Conforme con las normas REACH y RoHS |
Pel artículo Iel mago
Dibujo mecánico
Definición del pin de visualización
1 RxO0- Entrada de datos de diferenciales LVDS negativos (datos impares)
2 RxO0+ Entrada de datos de diferenciales LVDS positivos (datos impares)
3 RxO1- Entrada de datos de diferenciales LVDS negativos (datos impares)
4 RxO1+ Entrada de datos de diferenciales LVDS positivos (datos impares)
5 RxO2- Entrada de datos de diferenciales LVDS negativos (datos impares)
6 RxO2+ Entrada de datos de diferenciales positivos LVDS (datos impares)
7 GND En el terreno
8 RxOCLK- Entrada de reloj diferencial LVDS negativo (reloj impar)
9 RxOCLK+ Entrada de reloj diferencial LVDS positivo (reloj impar)
10 RxO3- Entrada de datos de diferenciales LVDS negativos (datos impares)
11 RxO3+ Entrada de datos de diferenciales LVDS positivos (datos impares)
12 RxE0- Entrada de datos de diferenciales LVDS negativos (datos pares)
La entrada de datos de diferenciales positivos LVDS RxE0+ (datos pares)
14 GND En el terreno
15 RxE1- Entrada de datos diferenciales LVDS negativos (datos pares)
16 RxE1+ Entrada de datos de diferenciales positivos de LVDS (datos pares)
17 GND En el terreno
18 RxE2- Entrada de datos diferenciales LVDS negativos (datos pares)
La entrada de datos de diferenciales positivos de LVDS (datos pares)
20 RxECLK- Entrada de reloj diferencial LVDS negativo (reloj par)
21 RxECLK+ Entrada de reloj diferencial LVDS negativo (reloj par)
22 RxE3- Entrada de datos diferenciales LVDS negativos (datos pares)
23 RxE3+ Entrada de datos de diferenciales positivos LVDS (datos pares)
El número de personas que pueden participar en el programa de trabajo será el número de personas que pueden participar en el programa.
26 CE CE_ DVR 27 NC No hay conexión
28 Voltado de entrada de la fuente de alimentación VDD
29 Voltado de entrada de la fuente de alimentación VDD
30 Voltado de entrada de la fuente de alimentación VDD
Definición del pin USB PCAB
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Instalaciones de fábrica y certificados
El contacto de la capacidad proyectada (PCAP)
La tecnología táctil de capacidad proyectada (PCAP, por sus siglas en inglés) ofrece una respuesta rápida y sensible y una fiabilidad profesional combinada.
La tecnología proyectada de pantalla táctil capacitiva está diseñada para aplicaciones industriales, médicas y automotrices estrictas. También podemos combinar pantallas táctiles PCAP con pantallas de cristal líquido (LCD),que es una solución integrada integrada que ayuda a simplificar la cadena de suministro y el montaje.
Capa de vidrio:
1Forma: Tamaños, formas, tratamientos de bordes, agujeros y recortes a medida
2Color: Impresión de seda, logotipo
3Material de vidrio: vidrio Gorilla, vidrio templado, PMMA
4Tratamientos: espejo, AG, AR, AF
El sensor:
1Material del sensor: vidrio, película, película + película
2FPC: diseño de forma opcional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix y así sucesivamente
4Interfaz: I2C, USB y RS232
Contacta con nosotros
Nos encanta escuchar acerca de sus proyectos, si tiene alguna pregunta, puede contactarnos a sales2@saef.com.cn
Palabras clave de búsqueda: PCAP TFT Display 21.5 pulgadas, 21.5 pulgadas TFT LCD, LVDS 21.5 pulgadas TFT
