Datos del producto:
|
| Producto: | Pantalla LCD TFT | Tamaño de pantalla: | 13,3 pulgadas (en diagonal) |
|---|---|---|---|
| Resolución: | 1920 (Alto) x 1080 (V) Full HD | Brillo: | 2000 cd/m² (nits), alto brillo |
| Interfaz: | eDP (DisplayPort integrado): 2 carriles | Pantalla táctil (CTP): | Capacitiva Proyectada (PCAP), Vidrio-Vidrio |
| Temperatura de funcionamiento: | -20°C a +70°C (temperatura amplia) | Ángulo de visión: | 85°/85°/85°/85° (todas las direcciones) |
| Gama de colores: | 72 % NTSC (típico) | tipo de panel: | LCD TFT, normalmente negro, IPS |
| Aplicación clave: | HMI industrial, dispositivos médicos, POS | Cumplimiento: | REACH, RoHS, libre de halógenos |
| Resaltar: | 13Modulo de visualización LCD TFT de 0,3 pulgadas,Interfaz LCD de FHD eDP |
||
Pantalla FHD de 13,3 pulgadas legible a la luz del sol diseñada para aplicaciones en exteriores y con mucha luz ambiental

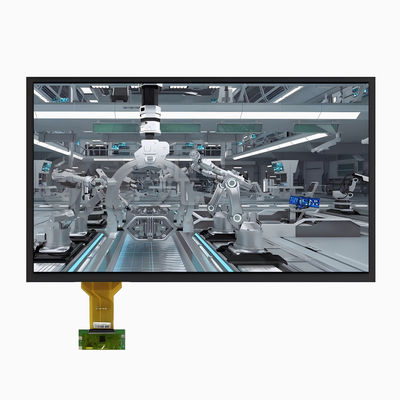

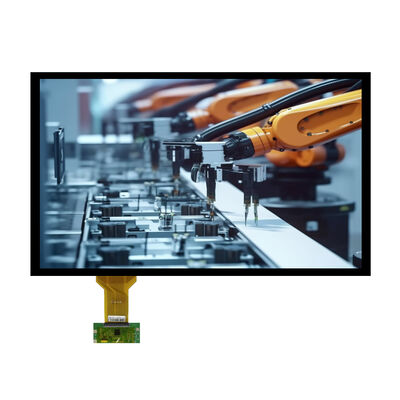

Saef Technology Limited presenta laSFTO1330WN-7432A-CT2, un módulo premium TFT LCD de 13,3 pulgadas diseñado específicamente para aplicaciones donde la visibilidad bajo la luz solar directa y la solidez ambiental no son negociables. Este módulo, que ofrece un brillo típico de 2000 cd/m², resolución Full HD de 1920 × 1080 y un panel táctil capacitivo proyectado integrado con tratamiento de superficie antideslumbrante y anti-UV, es la solución de visualización ideal para quioscos exteriores, señalización digital, HMI industriales, navegación marítima e infraestructura de transporte.
Diseñado para resolver desafíos críticos de diseño:
Legibilidad a la luz del sol sin concesiones:Con 2000 nits, esta pantalla mantiene una claridad excepcional incluso bajo la luz solar directa.. La relación de contraste de 1000:1 y los amplios ángulos de visión de 89° garantizan que el contenido siga siendo legible desde cualquier perspectiva..
Interfaz táctil robusta:El panel táctil PCAP cuenta con una cubierta de vidrio reforzada químicamente con una dureza de lápiz ≥6H, tratamiento de superficie antideslumbrante (10 % de turbidez) y anti-UV, y permanece funcional incluso en niebla o con gotas de agua en la superficie. El controlador táctil ILI12511 admite operación de 3,3 V o 5 V e interfaces I²C/USB/UART para una integración flexible del sistema.
Interfaz eDP de alta velocidad:La interfaz DisplayPort integrada ofrece vídeo Full HD a 60 Hz con una degradación mínima de la señal y admite procesadores modernos y plataformas FPGA.. La interfaz está diseñada para funcionar en modo DE únicamente con frecuencias de reloj de hasta 147,8 MHz.
Confiabilidad de grado industrial:Certificado para funcionamiento de -20 °C a +70 °C y almacenamiento de -30 °C a +80 °C, con pruebas de confiabilidad integrales que incluyen choque térmico, humedad, vibración y ESD (±8 kV aire, ±4 kV contacto).
Especificaciones técnicas para el diseño del sistema:
| Parámetro | Valor |
|---|---|
| Área activa | 293,76 mm × 165,24 mm |
| Paso de píxeles | 0,153 mm × 0,153 mm |
| Colores de visualización | 16,7 millones |
| Tipo de retroiluminación | LED con iluminación de borde, 2 cadenas × 5 LED |
| Voltaje de retroiluminación | 27 V–33 V (típico 30 V) |
| Corriente de retroiluminación | 600 mA en total (300 mA por cadena) |
| Fuente de alimentación | VCC = 3,3 V, AZUL = 12 V |
| Interfaz táctil | I²C / USB / UART (seleccionable) |
| Voltaje táctil | 3,3 V o 5 V (seleccionable) |
| MTBF | 40.000 horas (luz de fondo) |
Personalización y soporte de ingeniería
Si bien este módulo se presenta como una solución completa de controlador de pantalla táctil, Saef ofrecesemipersonalizado y totalmente personalizadoOpciones para satisfacer sus necesidades exactas:
Personalización óptica:Ajuste el brillo, el nivel antideslumbrante o agregue un revestimiento antihuellas (AF)
Modificaciones mecánicas:Dimensiones del contorno a medida, longitud del FPC o posiciones de los orificios de montaje
Actualizaciones táctiles:Integre diferentes controladores táctiles o admita la funcionalidad táctil con guantes
Adaptación de interfaz:Modifique el recuento de carriles de eDP o agregue opciones de salida LVDS
Ajuste de firmware:Personalice el idioma OSD, el motor de color o la configuración DCR
Ideal para:
Señalización digital exterior y quioscos.
Pantallas marinas y de navegación.
Sistemas de transporte y orientación.
Paneles de control industriales en ambientes luminosos
Equipos de diagnóstico médico (pantallas de quirófano)
Aplicaciones aeroespaciales
Electrónica de consumo de alta gama (juegos, estaciones de trabajo creativas)
Construido para los entornos más hostiles, diseñado para una integración perfecta.
En Saef, nos asociamos con equipos de ingeniería desde el concepto hasta la producción, brindando documentación técnica detallada, muestras de evaluación y soporte de diseño responsivo para garantizar que su solución de visualización funcione perfectamente en el campo.
Dimensiones mecánicas
![]()
Dimensiones mecánicas de la pantalla táctil
![]()
Calificaciones máximas absolutas
| Parámetro | Símbolo | Mín. | Máx. | Unidad |
| Temperatura de funcionamiento | ARRIBA | +20 | +70 | ℃ |
| Temperatura de almacenamiento | TST | -30 | +80 | ℃ |
| Humedad ambiente de funcionamiento | Brincar | - | 90 | %RH |
| Humedad de almacenamiento | hst | - | 90 | %RH |
| Requisito de liberación de calor | TRLS | 15 | ℃ | |
Características eléctricas del módulo TFT LCD
|
Parámetro |
Símbolo | Calificaciones |
Unidad |
||
| MÍNIMO | TIPO | MÁXIMO | |||
| Voltaje de entrada de la fuente de alimentación | VDD | 3.0 | 3.3 | 3.6 | V |
| Corriente de suministro de energía | IDD | - | - | - | mamá |
|
Fuente de alimentación del controlador LEDVoltaje |
HVDD | 2.7 | 24 | V | |
|
Fuente de alimentación del controlador LEDActual |
IHVDD | 20 |
- |
mamá | |
| Consumo de energía LED | DECLARA | 2.7 | W. | ||
| Voltaje de umbral de entrada positivo | VIT+ | +100 | mV | ||
| Voltaje de umbral de entrada negativo | VIT- | -100 | mV | ||
| Voltaje de modo común de entrada diferencial | vcom | Por determinar | V | ||
Características de la unidad de retroiluminación
| Artículo | Símbolo | MÍNIMO | TIPO | MÁXIMO | UNIDAD |
Prueba Condición |
| Voltaje de suministro | vf | 27 | 30 | 33 | V | Si=300 mAX 2 |
| Corriente de suministro | Si | - | 600 | - | mamá | - |
| voltaje inverso | VR | - | - | 5 | V | 10uA |
| Disipación de energía | PD | - | 18 | - | W. | - |
| Uniformidad para LCM | - | 80 | - | - | % | Si = 600 mA |
| Tiempo de vida | - | 40000 | - | - | Hora | Si=600mA |
| Color de retroiluminación | Blanco | |||||
Especificación CTP
| Categoría | Parámetro | Especificación |
|
General |
Estructura | Cubrecristales + Cristal DITO |
| Fortalecimiento de la lente de cubierta | Reforzado químicamente | |
| Dureza de la superficie de la lente de cubierta |
≥6H (Dureza del lápiz) |
|
| Tasa de transmisión de luz | ≥85% | |
| Temperatura de funcionamiento | -20℃ ~ +70℃, ≤85% HR | |
| Temperatura de almacenamiento | -30℃ ~ +80℃, ≤85% HR | |
|
Eléctrico |
Interfaz | CII/USB/UART |
| Toque IC | IL12511 | |
| Voltaje de fuente de alimentación (VDD) |
3,3 V o 5 V (seleccionable) |
|
|
Resistencia del huésped (SDA/SCL) |
Configurable en placa principal |
|
| Ambiental | Condiciones de funcionamiento | Funcional en niebla/agua superficial |
|
Superficie Propiedades |
Tinta de superficie | Anti-UV |
| Tratamiento superficial | Antideslumbrante (neblina: 10%) | |
| Laminación LCD-TP | OCA (adhesivo ópticamente transparente) | |
| Cumplimiento | Estándares de materiales | Cumple con RoHS y sin halógenos |
