15Pantalla LCD TFT de.6 pulgadas con brillo de 1000 nits, Pantalla LCD exterior con resolución Full-HD y 1000 nits

15Pantalla LCD TFT de 0,6 pulgadas con brillo de 1000 nits, Pantalla LCD exterior con resolución Full-HD y 1000 nits

La pantalla TFT PCAP SFTO1560SMT-7050A3-N es un módulo LCD TFT de matriz activa a color de 15.6 pulgadas que utiliza TFT ′′ de silicio amorfo (transistores de película fina) como dispositivos de conmutación activos.6 pulgadas diagonalmente medida rea activa con resoluciones Full-HD (1920 horizontal por 1080 vertical de la matriz de píxeles)Cada píxel está dividido en puntos ROJO, VERDE, AZUL que están dispuestos en una franja vertical y este módulo puede mostrar 16.7M ((Rondado) ((6bit+2FRC) colores y gama de colores 45%.El controlador LED para conducción con luz trasera está construido en este modelo.

La pantalla TFT SFTO1560SMT-7050A3-N PCAP está demostrando gráficos y textos en un panel de puntos 1920×3×1080 con colores de 16,7M ((8 bits) utilizando la interfaz eDP (Embedded Display Port) Ver1.2 y suministrando +3.Voltado de alimentación 3VDC para conducción de paneles TFT-LCDEn este panel TFT-LCD SFTO1560SMT-7050A3-N, se incorporan filtros de color para un excelente rendimiento de color para obtener imágenes más brillantes y claras.haciendo que esta pantalla sea óptima para su uso en aplicaciones multimedia.Visualizaciones óptimas en todas las direcciones.Sin controlador LED de luz de fondo. Especificación de la velocidad de transferencia de EDP: 2.7Gbps/2 carril 8 bits.

* Tipo de reserva
* Interfaz eDP
* Respuesta de alta velocidad
* Profundidad de color de 6 bits (Hi-FRC), muestra 16.7M colores
* Iluminación de fondo de tipo borde incorporado (LED)
* Compatible con RGB98% y NTSC45% (NTSC72% también está disponible)
* Alta relación de luminosidad y contraste, baja reflexión y amplio ángulo de visión
* DE (activar datos) sólo
* Libre de Rohs y Halógenos
* TEO 6.0, ES6.0 Conforme
* Corrección gamma

Características:

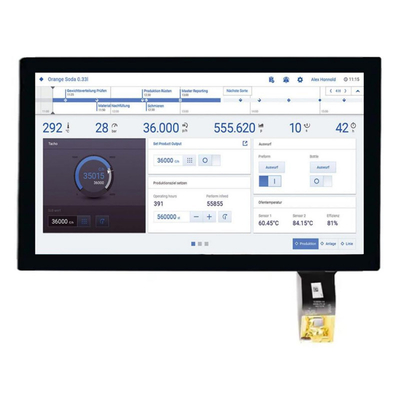

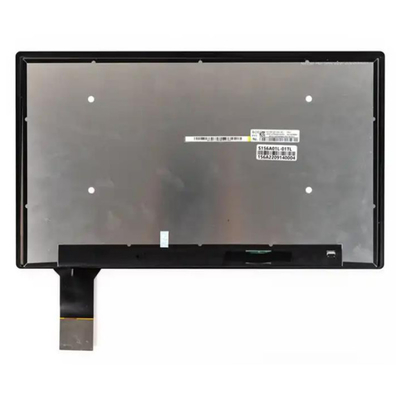

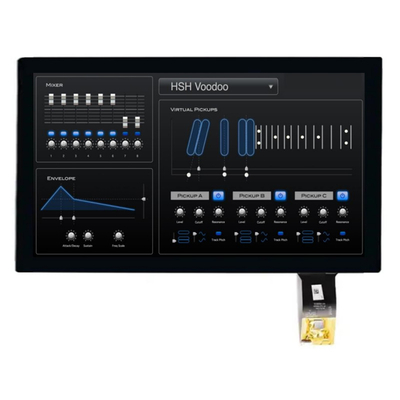

15Pantalla LCD TFT de.6 pulgadas con brillo de 1000 nits, Pantalla LCD exterior con resolución Full-HD y 1000 nits Producto Iel mago

15Pantalla LCD TFT de.6 pulgadas con brillo de 1000 nits, Pantalla LCD exterior con resolución Full-HD y 1000 nitsProductoDibujo

Introducción a la EPD y sus diferencias con la DP

Introducción a las características específicas del PDE

La última versión de eDP 1.4 se refiere a DisplayPort v1.2a. Aunque DisplayPort es la especificación base de eDP, eDP no replica completamente todas las especificaciones de DisplayPort.Hay algunas características definidas en DisplayPort que no son compatibles con el eDP actualA continuación, explicaremos brevemente las funciones únicas de eDP, incluyendo la interfaz física, la secuenciación de potencia,Conectividad, Autenticación de imagen y protección de contenido, velocidad de fotogramas variable, control de retroiluminación u otras funciones de panel a través del canal AUX, refrescamiento automático del panel (PSR),Válvulación de voltaje reducido entre el canal principal y los canales AUX, selección de la velocidad de transmisión, compresión de datos en pantalla, transmisión de datos multi-toque a través de AUX y pruebas de compatibilidad. Physical interfaces vary depending on the system combination External DisplayPort requires the use of standardized connectors and connects to a variety of different devices through standard DisplayPort cables, pero eDP es adecuado para sistemas cerrados, y los dispositivos que se conectarán están completamente controlados por el fabricante del equipo original del sistema (OEM),por lo que eDP no define los estándares de conector o cable, sólo define terminales de conector (Pin Assignment) para varias combinaciones de sistemas. Estas diferencias provienen de cuántos canales principales de paneles de visualización se utilizan y qué forma de retroiluminación se utiliza.

La mayoría de los paneles eDP en el mercado hoy en día utilizan un conector de 30 pines que admite hasta dos canales principales y está equipado con un chip de conductor LED,o un conector de 40 pines que admita hasta cuatro canales principales y esté también equipado con un chip de conductor LED para aplicaciones de paneles de alta resoluciónPor ejemplo, si la velocidad eDP se reduce a 5,4 Gbit/s, sólo se necesita un canal principal para soportar un panel con una resolución de 1,920x1,200Si no hay un límite especial en la velocidad de transmisión, 5.4 Gbit/s no es necesario, sino 2.7 Gbit/s puede utilizarse para reducir el consumo de energía general del sistema y prolongar la vida útil de la bateríaEn la mayoría de las arquitecturas de sistemas, el consumo de energía generado por un canal principal de 5,4 Gbit/s será mayor que el de dos canales principales de 2,7 Gbit/s, ya que 5.4 Gbit / s requiere un mayor rendimiento en el receptor DisplayPort y mayores requisitos de rendimiento para el par, para reducir el impacto de la distorsión de la señal causada por la vía de transmisión a altas velocidades.los conectores seleccionados por la fábrica del sistema y la fábrica del panel no serán los mismos, por lo que las características físicas del conector en la placa base y el conector en el panel no son los mismos.Requisitos de las RFI/EMIEl cable de conexión puede ser un par retorcido de bajo costo o un cable coaxial de mayor precio.

La secuencia de alimentación está relacionada con la velocidad de respuesta del sistema

La pantalla generalmente se detiene cuando el dispositivo móvil entra en modo de espera o en modo de baja potencia y el panel no suministra energía en este momento,Así que la secuencia de encendido al salir del modo de espera es bastante importanteEl eDP regula claramente la secuencia de encendido para minimizar el tiempo de reacción del sistema después de salir del modo de espera.La especificación de eDP también define el tiempo permitido para cada paso, y algunas marcas incluso definen un tiempo más corto que la especificación para mejorar la capacidad de respuesta del producto (por ejemplo, después de tocar el panel táctil en modo de espera,la pantalla puede mostrarse inmediatamente).

La conexión eDP soporta el entrenamiento de enlace rápido

Además de los enlaces generales definidos por DisplayPort, el eDP también debe soportar el entrenamiento de enlaces rápidos.Pero no hay necesidad de comunicarse a través de AUX. Entrenamiento de enlace rápido es como un enlace, la salida enviará el patrón de entrenamiento antes de enviar la pantalla de video normal,para que el receptor pueda bloquear la señal de salida para garantizar la calidad de la conexión, pero reduce la acción de AUX para verificar y transmitir el resultado de la conexión antes de la salida de los datos de vídeo.ya que el AUX se transmite a una baja velocidad de aproximadamente 1 Mbit/s, y porque en un sistema cerrado, el panel no tiene que interactuar con la CPU y los controladores de vídeo.El entrenamiento de enlace rápido está diseñado para comprender el estado de la ruta de transmisión del canal principal, de modo que la salida pueda ajustar sus propias características (amplitud y pre-énfasis) y el receptor puede ajustar las características del ecualizador.La salida y el receptor deben hacer estos ajustes al mismo tiempo, y el ajuste de estas características se basa en la plataforma del sistema, y los resultados del ajuste son diferentes para las diferentes plataformas.Otra característica selectiva en el lado del receptor es el entrenamiento sin enlace, que prueba la capacidad del receptor para bloquear la señal en la salida sin ningún patrón de entrenamiento especial.especialmente cuando el sistema se aleja del modo de baja potenciaNo Link Training es también una característica opcional en PSR.

Autenticación de vídeo y protección del contenido

El conector externo DisplayPort admite la protección de contenido digital de alto ancho de banda (HDCP), which encrypts audio and video data and confirms that the receiver is allowed to prevent copyrighted audio and video content from being intercepted or copied by unauthorized digital image capture devices during transmissionPara los dispositivos de visualización integrados, la transmisión de imágenes dentro del sistema todavía necesita ser protegida, y eDP define varios métodos de autenticación de imágenes para satisfacer esta necesidad.el método más comúnmente utilizado es ASSR (Alternate Scrambler Seed Reset)Como se explicó anteriormente, los datos de imagen transmitidos por el canal principal se codifican, por lo que la RFI y la EMI se pueden reducir, y para lograr este efecto,la salida y el receptor deben sincronizar el trabajo y entender la secuencia de codificación para codificar y volver a ensamblar los datos correctamente. ASSR utiliza Scramble Sequence, que solo está disponible con pantallas eDP, lo que elimina la necesidad de conectar pantallas no eDP a la salida eDP.

Apoya diferentes tasas de actualización de pantalla

eDP puede controlar dinámicamente la frecuencia de actualización del panel de visualización, que está diseñado para reducir el consumo de energía cuando se muestran imágenes fijas.la frecuencia de actualización del panel puede reducirse de los 60 fotogramas por segundo normales a una frecuencia que no produzca ninguna anomalía o parpadeo de la pantallaReducir la frecuencia de actualización reduce el consumo de energía y prolonga la duración de la batería, con algunos paneles que caen a 40fps o menos.Otra aplicación que utiliza diferentes tasas de actualización de pantalla es cuando se reproduce una película o un juegoEn el modo de juego, la pantalla se muestra a menudo sólo después de ser calculado por el motor gráfico, y habrá un retraso entre, en este caso,ajustar dinámicamente la frecuencia de actualización del panel puede hacer que la pantalla se muestre suave sin distorsión y retrasoCuando se reproducen películas, se puede ajustar la pantalla de 24 fps a 48 fps reproducción, eliminando el 3: 2 pull-down en el modo tradicional de 60 fps.
