Datos del producto:
|
| Palabras clave: | 21Display TFT PCAP de 5 pulgadas | Resolución: | pixeles 1920*1080 |
|---|---|---|---|
| Tamaño del LCD: | 495.6 x 292,2 x 10,57 (con toque) | LCD con toque: | 526 x 324 x 15.16 (con toque) |
| Área activa: | 476.064 ((H) x 267.786 ((V) | Interfaz LCD: | El LVDS |
| Interfaz CTP: | El USB | Pantalla táctil: | El CTP |
| Luminancia superficial: | 1000 cd/m2 | Temperatura de funcionamiento.: | -0°C a +50°C |
| Temperatura de almacenamiento.: | -20℃ a +60℃ | Tipo de pantalla: | Ángulos de visión completos del IPS |
| Tratamiento de la superficie: | Neblina el 25%, 3H | Relación de contraste: | 1000 |
| Muestra el color: | 16,7 M | Duración del LED: | 30.000 horas |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 21Display LCD TFT de 0,5 pulgadas,Pantalla LCD TFT legible a la luz del sol |
||
** Descarga de la hoja de datos **

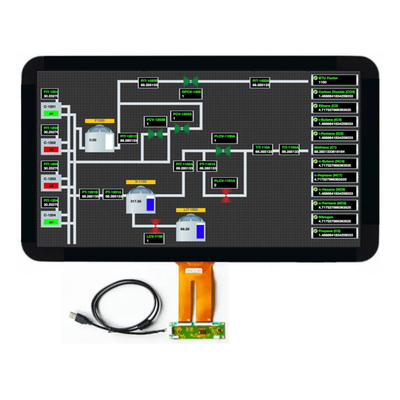

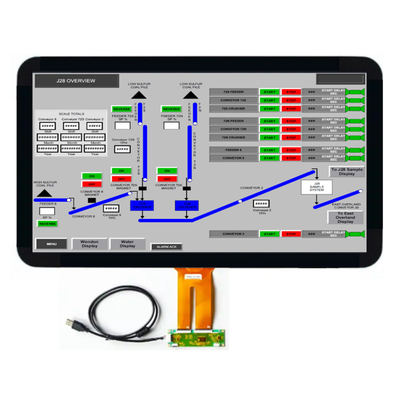

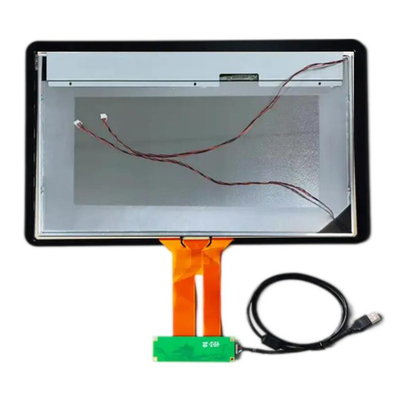

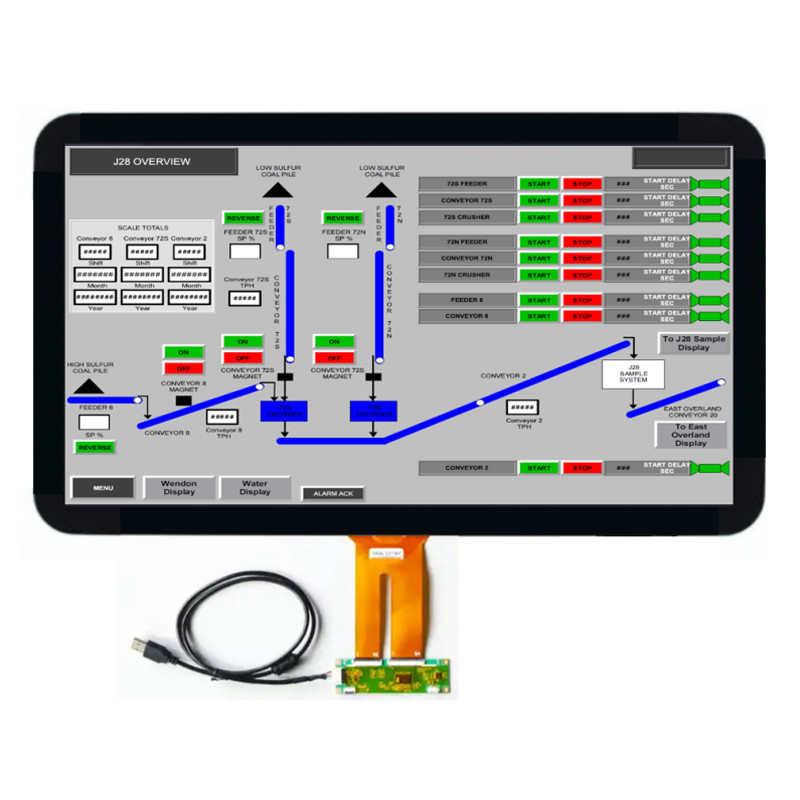

Sobre este artículo SFTO2150SM-7048A3CT
La siguiente es una introducción del producto para una pantalla LCD TFT de 21,5 pulgadas:
Tamaño y resolución: Esta pantalla LCD TFT de 21,5 pulgadas tiene una resolución Full HD de 1920x1080 píxeles, proporcionando una visualización de imagen clara y delicada.
Tipo de pantalla:La adopción de la tecnología de visualización IPS (In Plane Switching) garantiza un color y un brillo constantes desde todos los ángulos.
Pantalla táctil:con pantalla táctil capacitiva USB; admite pantalla táctil capacitiva personalizada (CTP) para mejorar la interacción del usuario y la comodidad operativa.
Interfaz:Equipado con interfaz LVDS, que admite una conexión 30 PIN para garantizar una transmisión de datos de alta velocidad.
Brillo y visibilidad:El brillo alcanza los 1000 cd/m2, lo que permite mantener una visibilidad clara incluso bajo la luz solar directa, por lo que es muy adecuado para ambientes al aire libre o luminosos.
Temperatura de funcionamiento y almacenamiento:El rango de temperatura de funcionamiento es de -0 ~ + 50 ° C, y el rango de temperatura de almacenamiento es de - 20 ~ + 60 ° C, satisfaciendo las necesidades de uso en diversas condiciones ambientales.
Áreas de aplicación:Adecuado para diversos escenarios de aplicación, como vallas publicitarias interactivas, señalización digital, sistemas de puntos de venta, pantallas educativas, etc.
Servicios personalizados:Proporcionar soluciones personalizadas para pantallas táctiles capacitivas o resistivas basadas en las necesidades del cliente.
Cumplimiento del material:Los materiales cumplen con las normas RoHS, lo que garantiza la protección del medio ambiente y la seguridad del usuario.
Control de calidad:El producto ha implementado una serie de medidas de control de calidad, incluido el control del proceso de producción, equipos de ensayo automatizados, ensayos manuales, inspección de muestreo, sistema de gestión de la calidad,y supervisión e inspección por parte de terceros, para garantizar la calidad del producto.
Apoyo técnico y servicios:Proporcionar servicios de soporte técnico de alta calidad, incluidas bibliotecas de código de muestra, manuales de datos de IC, descargas de especificaciones de productos y soporte de soluciones,para ayudar a los clientes a lograr requisitos de visualización únicos.
Esta pantalla LCD FHD TFT de 21,5 pulgadas es una opción ideal para varias aplicaciones comerciales e industriales debido a su alta resolución, alto brillo y buena adaptabilidad ambiental.
Características
21La pantalla TFT de 5 pulgadas es un módulo de tipo de reserva
21.5 pulgadas TFT LCD es con interfaz LVDS
21.5 pulgadas PCAP TFT Display tiene respuesta de alta velocidad
21Pantalla TFT táctil de.5 pulgadas tiene una profundidad de color de 6 bits (Hi-FRC), muestra 16.7M colores
21El módulo de pantalla LCD de 5 pulgadas tiene luz de fondo de tipo borde incorporado (LED)
21.5 pulgadas TFT es compatible con RGB98% y NTSC45% (NTSC72% también está disponible)
21Pantalla TFT de 0,5 pulgadas con alta relación de luminosidad y contraste, baja reflexión y amplio ángulo de visión
21La pantalla TFT PCAP de 5 pulgadas sólo tiene DE (activar datos)
21.5 pulgadas pantalla industrial está libre de Rohs y halógenos
21.5 pulgadas TFT industrial es TEO 6.0, ES6.0 Conforme
21.5 pulgadas LCD Touch tiene función de corrección gamma
| Palabras clave: | 21Display TFT PCAP de 5 pulgadas |
| Resolución: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Interfaz LCD: | El LVDS |
| Tamaño del LCD: | 495.6 X 292,2 X 10,57 mm (sin contacto) |
| LCD con toque: | 526 x 324 x 15,16 mm (con toque) |
| Área activa: | 476.064 ((H) X 267.786 ((V) Mm |
| Interfaz CTP: | El USB |
| Luminancia de la superficie: | 1000 Cd/m2 |
| Pantalla táctil: | CTP (pantalla táctil capacitiva proyectiva) |
| Temperatura de funcionamiento | -10°C a +60°C |
| Temperatura de almacenamiento: | -20°C a +60°C |
| Tipo de pantalla: | Ángulos de visión completos de IPS |
| Relación de contraste: | 1000 |
| Duración del LED: | 30000 horas |
| Tratamiento de la superficie: | Neblina 25%, 3H |
| Color de visualización: | 16.7 M |
| Certificado: | Las condiciones de las pruebas deberán ser las siguientes:2015 |
| Conformidad: | Conforme con las normas REACH y RoHS |
Dibujo mecánico
Definición del pin de interfaz
| El número de pin. | El símbolo | Descripción |
| 1 | RxO0- | La entrada de datos diferenciales LVDS negativos (datos impares) |
| 2 | RxO0+ | La entrada de datos de diferenciales LVDS positivos (datos impares) |
| 3 | RxO1- | La entrada de datos diferenciales LVDS negativos (datos impares) |
| 4 | RxO1+ | La entrada de datos de diferenciales LVDS positivos (datos impares) |
| 5 | RxO2- | La entrada de datos diferenciales LVDS negativos (datos impares) |
| 6 | RxO2+ | La entrada de datos de diferenciales LVDS positivos (datos impares) |
| 7 | El GND | En el suelo |
| 8 | ¿Qué es eso? | La entrada de reloj diferencial LVDS negativo (reloj impar) |
| 9 | RxOCLK+ | La entrada de reloj diferencial LVDS positivo (reloj impar) |
| 10 | RxO3- | La entrada de datos diferenciales LVDS negativos (datos impares) |
| 11 | RxO3+ | La entrada de datos de diferenciales LVDS positivos (datos impares) |
| 12 | RxE0- | La entrada de datos diferenciales LVDS negativos (datos pares) |
| 13 | RxE0+ | La entrada de datos de diferenciales LVDS positivos (datos pares) |
| 14 | El GND | En el suelo |
| 15 | RxE1- | La entrada de datos diferenciales LVDS negativos (datos pares) |
| 16 | RxE1+ | La entrada de datos de diferenciales LVDS positivos (datos pares) |
| 17 | El GND | En el suelo |
| 18 | RxE2- | La entrada de datos diferenciales LVDS negativos (datos pares) |
| 19 | RxE2+ | La entrada de datos de diferenciales LVDS positivos (datos pares) |
| 20 | - ¿ Qué es eso? | Entrada de reloj diferencial LVDS negativo (reloj par) |
| 21 | RxECLK+ | Entrada de reloj diferencial LVDS negativo (reloj par) |
| 22 | RxE3- | La entrada de datos diferenciales LVDS negativos (datos pares) |
| 23 | RxE3+ | La entrada de datos de diferenciales LVDS positivos (datos pares) |
| 24 | El GND | En el suelo |
| 25 | CTL (también conocido como CTL) | CTL_DVR |
| 26 | Sección 2 | CE_DVR |
| 27 | No incluido | No hay conexión. |
| 28 | VDD | Voltado de entrada de la fuente de alimentación |
| 29 | VDD | Voltado de entrada de la fuente de alimentación |
| 30 | VDD | Voltado de entrada de la fuente de alimentación |
Definición del pin USB PCAB
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Características eléctricas
| Parámetro | El símbolo | - ¿ Qué? | Tipo máximo | Unidad | |
| Voltado de la fuente de alimentación | VDD | 4.5 | 5.0 | 5.5 | V. |
| Corriente de suministro de energía | DIVD | 500 | 1200 | - ¿Qué es? | |
| Corriente en la prisa | El IRUSH | 2.0 | 3.0 | A. No | |
| Tensión de onda de entrada admisible | VFV | 300 | MV | ||
| Válvula de entrada de nivel elevado | VIH | +100 | MV | ||
| Válvula de entrada de nivel bajo | VIL | - 100 | MV | ||
| Válvula de entrada diferencial | Vid | 200 | 600 | MV | |
| Voltado de entrada (BL) | VBL_I | - No hay nada.3 | VDD + 0.3 | MV | |
| Ventilación de modo común de entrada diferencial | VCM | 1.0 | 1.2 | 1.5 | |
| Consumo de energía | Enfermedades venéreas | 2.5 | 6 | No | |
Características ópticas
| Parámetro | Condiciones | - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | Unidad | |
|
Ángulo de visión (CR>10) |
En el plano horizontal | θL | 85 | 89 | - |
Grado |
| θ R | 85 | 89 | - | |||
| Válvulas de acoplamiento | θT | 85 | 89 | - | ||
| θB | 85 | 89 | - | |||
| Relación de contraste | En el centro | 700 | 1000 | - | - | |
| Tiempo de respuesta | Tr+Td | - | 14 | 20 | ms | |
|
Color CF Cromaticidad (CIE1931) |
X rojo |
Tipo -0.03 |
0 |
Tipo: +0.03 |
0 | |
| Rojo y | - | - | ||||
| X verde | - | - | ||||
| Verde y | - | - | ||||
| X azul | - | - | ||||
| Azul y | - | - | ||||
| X blanco | 0.323 | - | ||||
| Blanco y | 0.379 | - | ||||
| Centro Luminancia de color blanco | El año | 800 | 1000 | cd/m | ||
| Habla en cruz | Ct | 2.0 | % | |||
Pel artículo Iel mago
Instalaciones de fábrica y certificados
Pantalla táctil de capacidad proyectada (PCAP)
La tecnología táctil de capacidad proyectada (PCAP, por sus siglas en inglés) ofrece una respuesta rápida y sensible y una fiabilidad profesional combinada.
La tecnología proyectada de pantalla táctil capacitiva está diseñada para aplicaciones industriales, médicas y automotrices estrictas. También podemos combinar pantallas táctiles PCAP con pantallas de cristal líquido (LCD),que es una solución integrada integrada que ayuda a simplificar la cadena de suministro y el montaje.
Capa de vidrio:
1Forma: Tamaños, formas, tratamientos de bordes, agujeros y recortes a medida
2Color: Impresión de seda, logotipo
3Material de vidrio: vidrio Gorilla, vidrio templado, PMMA
4Tratamientos: espejo, AG, AR, AF
El sensor:
1Material del sensor: vidrio, película, película + película
2FPC: diseño de forma opcional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix y así sucesivamente
4Interfaz: I2C, USB y RS232
