Datos del producto:
|
| Palabras clave: | 13.3 pulgadas TFT con pantalla táctil capacitiva | Resolución: | pixeles 1920*1080 |
|---|---|---|---|
| LCD con toque: | 327.2 x 215,2 x 6,55 mm (con toque) | Área activa: | 293.76 x 165,24 (mm) |
| Interfaz LCD: | LA informática | Interfaz CTP: | El USB |
| pantalla táctil: | CTP (pantalla táctil capacitiva proyectiva) | Luminancia superficial: | 300 Cd/m2 |
| Temperatura de funcionamiento.: | -10°C a +60°C | Temperatura de almacenamiento.: | -20℃ a +60℃ |
| Tipo de pantalla: | Ángulos de visión completos del IPS | Tratamiento de la superficie: | Tipo claro |
| Proporción de contraste: | 800:1 | Duración del LED: | 30.000 horas |
| el certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display LCD TFT de EDP,13Display LCD TFT de 0,3 pulgadas |
||
Pantalla LCD IPS TFT de 13,3 pulgadas FHD EDP Display Introducción del producto
Un monitor FHD EDP de 13,3 pulgadas generalmente se refiere a una pantalla de cristal líquido con una resolución de 1920 × 1080 Full HD, con un panel LCD TFT IPS de 13,3 pulgadas y una interfaz de visualización mejorada (eDP).A continuación se presentan algunas características y parámetros clave de los productos deSFTO1330SM-7191ACT y sus componentes:
Tipo de panel:IPS TFT LCD, que proporciona un amplio ángulo de visión y una precisión de color.
Resolución:1920 × 1080 píxeles, también conocida como resolución Full HD (FHD), que proporciona detalles claros de la imagen.
Brillo:El brillo de los diferentes modelos puede variar, pero generalmente es de alrededor de 350 cd/m2, adecuado para diversos entornos de uso.
Relación de contraste:800:1, proporcionando una excelente representación de detalles de luz y oscuridad.
Ángulo de visión:La tecnología IPS proporciona un ángulo de visión de casi 180 °, lo que permite mantener el color y el contraste desde diferentes ángulos.
Tiempo de respuesta:generalmente alrededor de 30 ms, suficiente para aplicaciones gráficas no profesionales.
Gamma de colores:Cubre el 72% de la gama de colores NTSC, capaz de mostrar colores ricos.
Interfaz:Interfaz eDP, que admite una conexión terminal de 30 pines, proporcionando una transmisión de datos de alta velocidad.
Tipo de luz de fondo:Luz de fondo WLED, que proporciona un brillo uniforme y una vida útil más larga.
Temperatura de trabajo:generalmente entre -10 y 60 °C, adecuados para diversas condiciones ambientales.
Pantalla táctil de capacidad:Ofrece una funcionalidad capacitiva de pantalla táctil, que admite múltiples toques, lo que permite a los usuarios interactuar a través del tacto.Las pantallas táctiles capacitivas tienen las características de alta transparencia y respuesta rápida, por lo que son adecuados para aplicaciones que requieren interacción directa.
Especificaciones mecánicas
| Parámetro | Especificación | Unidad |
| Número de modelo | SFTO1330SM-7191ACT y sus componentes | |
| Tamaño de la pantalla | 13.3 (Diagonal) | pulgadas |
|
dimensiones del contorno |
327.2 por 215.2 por 6.55 |
En el caso de los |
| Área activa | 293.76H) ×165.24 ((V) | En el caso de los |
| Formato de píxeles |
1920 ((H) ×1080 ((V) (1 pixel = R + G + B punto) |
el pixel |
| Pitch de los píxeles | 0.153 ((H) x 0.153 (V) | En el caso de los |
| Configuración de píxeles | R, G, B banda vertical | |
| Modo de muestra | Normalmente negro | |
| Tratamiento de la superficie del polarizador frontal | Revestimiento antirreflejo: (3H) | |
| Pantalla táctil | Panel táctil capacitivo proyectado |
ProductoDibujo
Definición del pin de interfaz
| El número de pin. | El símbolo | En el caso de las empresas | Función |
| 1 | Los datos de los Estados miembros deben ser publicados en el Diario Oficial de la Unión Europea. | - | Reservado para CD |
| 2 | H_GND | P | Ronda de alta velocidad |
| 3 | Carril 1_N | Yo... | Enlace de señal complementario Carril 1 |
| 4 | Carril 1P | Yo... | Carril de enlace de señal verdadero 1 |
| 5 | H_GND | P | Ronda de alta velocidad |
| 6 | Carril 0_N | Yo... | Carril de enlace de señal complementario 0 |
| 7 | Carril 0_P | Yo... | Carril de enlace de señal verdadero 0 |
| 8 | H_GND | P | Ronda de alta velocidad |
| 9 | El número de unidades de producción | Yo... | Canal auxiliar de la señal verdadera |
| 10 | El número de unidades de producción | Yo... | Canal auxiliar de la señal complementaria |
| 11 | H_GND | P | Ronda de alta velocidad |
| 12 | El número de unidad de control | P | Lógico LCD y potencia del controlador (3,3 V) |
| 13 | El número de unidad de control | P | Lógico LCD y potencia del controlador (3,3 V) |
| 14 | No incluido | Yo... | Reservado para uso de los fabricantes de LCD |
| 15 | El valor de las emisiones de CO2 | P | Lógica LCD y conexión a tierra del conductor |
| 16 | El valor de las emisiones de CO2 | P | Lógica LCD y conexión a tierra del conductor |
| 17 | El HPD | ¿ Qué? | Pín de señal de HPD |
| 18 | El LED-1 | P | Bajo luz de fondo |
| 19 | LED-2 | P | Bajo luz de fondo |
| 20 | LED-3 | P | Bajo luz de fondo |
| 21 | El LED-4 | P | Bajo luz de fondo |
| 22 | BL ENABLE | Yo... | Luz de fondo encendida/apagada |
| 23 | BL PWM DIM | Yo... | Sistema PWM |
| 24 | Las condiciones de los requisitos de seguridad de los vehículos | - | Reservado para uso de los fabricantes de LCD |
| 25 | SDA/NC | - | Reservado para uso de los fabricantes de LCD |
| 26 | BL PWR | P | Potencia de la luz de fondo |
| 27 | BL PWR | P | Potencia de la luz de fondo |
| 28 | BL PWR | P | Potencia de la luz de fondo |
| 29 | BL PWR | P | Potencia de la luz de fondo |
| 30 | No incluido | - | Reservado para uso de los fabricantes de LCD |
Definición del pin USB PCAB
1 VCC
2 USB-
3 USB +
4 GND
Calificaciones máximas absolutas
| Parámetro | El símbolo | - ¿Qué es eso? | - ¿Qué quieres decir? | Unidad | Las observaciones |
| Voltado de la fuente de alimentación de la luz de fondo | HVDDOUT | - | - | V. | Ta = 25 °C Nota 1 y 2 Observaciones |
| Corriente LED de luz de fondo | Vehículo de alta velocidad | - | - | - ¿Qué es? | |
| Voltado inverso de luz de fondo LED | V.R. | - | - | V. | |
| Temperatura de funcionamiento | El TOP | -10 años | 60 | °C |
Ta = 25 °C Nota 1 y 2 |
| Temperatura de almacenamiento | TST | -20 años. | 60 | °C | |
| Humedad ambiental de funcionamiento | Salta. | - | 90 | Porcentaje RH | |
| Humedad de almacenamiento | Hst | - | 90 | Porcentaje RH | |
| Requisito de liberación de calor | Las | 15 | °C | ||
Especificaciones electrónicas de las pantallas LCD TFT
| Parámetro | El símbolo | Las calificaciones | Unidad | ||
| En el caso de las | Tipo de producto | Se trata de: | |||
| Voltado de entrada de la fuente de alimentación | V DD | 3.0 | 3.3 | 3.6 | V. |
| Corriente de suministro de energía | DPI | - | - | - | - ¿Qué es? |
| Voltado de la fuente de alimentación del conductor LED | Válvulas de alta velocidad | 2.7 | 24 | V. | |
| Corriente de alimentación del conductor LED | Vehículo de alta velocidad | 20 | - | - ¿Qué es? | |
| Consumo de energía LED | El PLED | 2.7 | No | ||
| Válvula de entrada de entrada de entrada | VIT+ | +100 | MV | ||
| Voltado de entrada de umbral negativo | - ¿Qué es eso? | - 100 | MV | ||
| Ventilación de modo común de entrada diferencial | Vcom | DTD | V. | ||
Especificaciones electrónicas de la luz de fondo
| Parámetro | El símbolo | - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | Unidad |
| Voltado de alimentación | VBL | 5 | 12.0 | 37 | V. |
| Corriente de alimentación para la luz trasera | - ¿Cuál es el problema? | 6 |
- |
25 | - ¿Qué es? |
| Fuente de alimentación para la luz trasera | El PLED | 0.18 | - | 5.55 | No |
| Voltado de la señal luminosa modulada | VPWM H | 1.2 | - | 5.0 | V. |
| VPWM L | 0 | - | 0.6 | V. | |
| Relación de trabajo de control de brillo | El deber | 1 | - | 100 | % |
| Frecuencia de control de brillo | fPWM | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF Alta tensión | VCNTH | 1.2 | 5.0 | V. | |
| LED-BL encendido/apagado baja tensión | VCNTL | 0 | - | 0.6 | V. |
| Duración del LED | - | 30,000 | 40,000 | - | h |

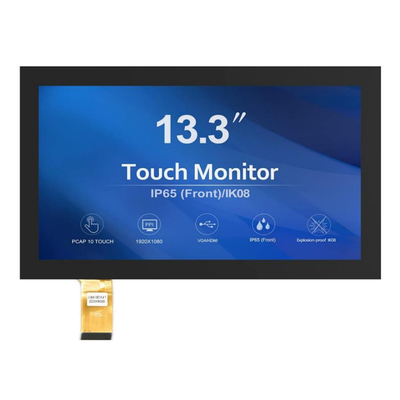

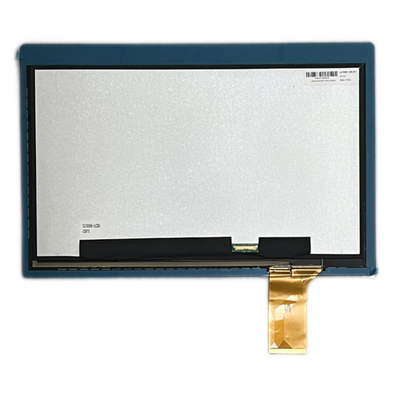

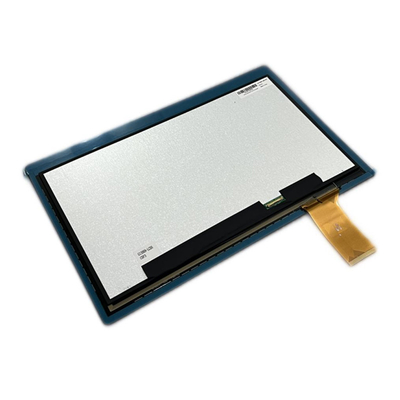

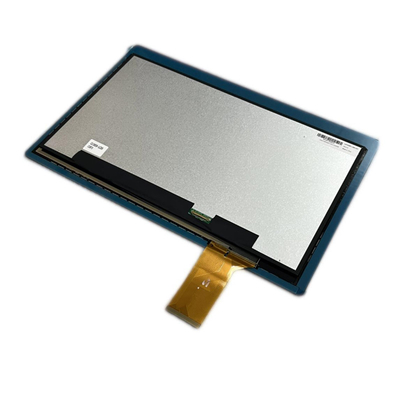

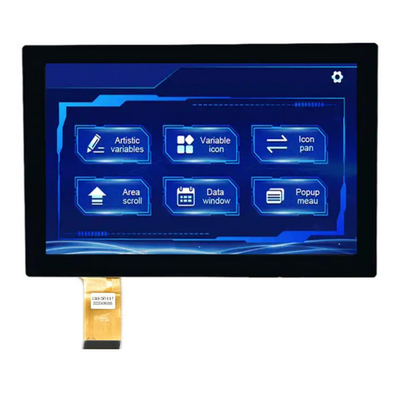

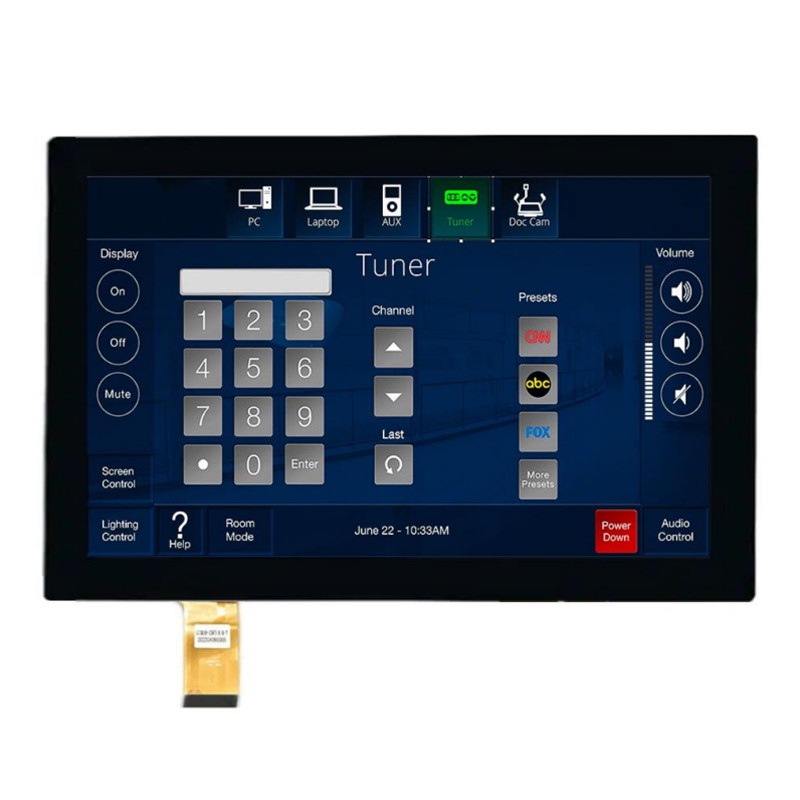

Imagen del producto
