Datos del producto:
|
| Tipo de pantalla: | LCD TFT transflectivo | Tamaño de pantalla: | 2.8 pulgadas |
|---|---|---|---|
| Resolución: | 240 x 320 píxeles | Brillo: | 300 cd/m² (típico) |
| Relación de contraste: | 500: 1 | Ángulo de visión: | 60° todas las direcciones |
| Interfaz: | MCU (8/16 bits) y SPI (3/4 hilos) | Controlador IC: | Se aplicará el procedimiento siguiente: |
| Temperatura operativa.: | -20 ℃ a +70 ℃ | Iluminar desde el fondo: | 4 LED, iluminación de borde |
| Fuente de alimentación: | VDD de 2,4 a 3,3 V, VDDI de 1,65 a 3,3 V | Cumplimiento: | Conforme con las normas REACH y RoHS |
| Interfaz táctil: | Resistivo de 4 cables (opcional/personalizable) | Personalización: | Soporte técnico gratuito y diseño semipersonalizado disponible |
| Resaltar: | Módulo de pantalla LCD TFT de 2.8 pulgadas,LCD de resolución 240x320 con SPI,Pantalla LCD para exteriores ST7789T3 |
||

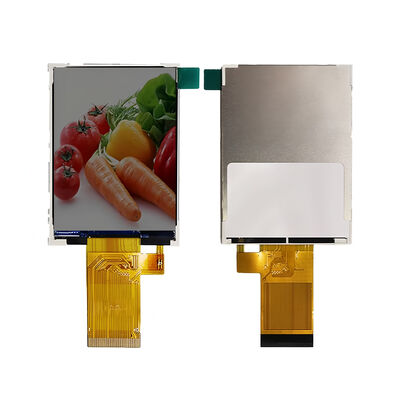

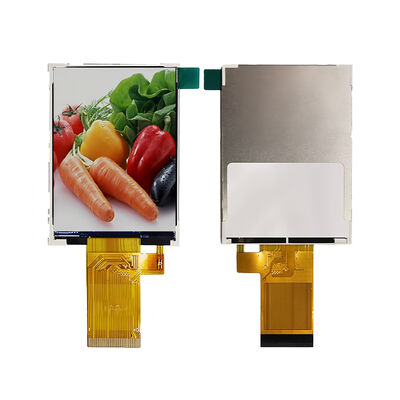

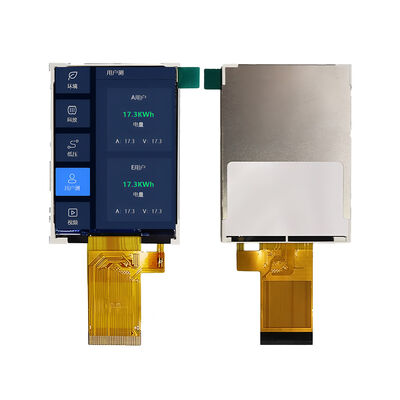

Diseñado para aplicaciones exigentes: el módulo LCD TFT transflectivo de 2,8 pulgadas
En Saef Technology Limited, nos especializamos en el desarrollo de soluciones de visualización de alto rendimiento para ingenieros y diseñadores de sistemas que requieren fiabilidad, claridad,y flexibilidad en entornos difícilesNuestro módulo LCD TFT transflectivo de 2,8 pulgadas (SFTO280PY-7422AN) está diseñado para sobresalir tanto en entornos luminosos al aire libre como en condiciones de poca luz en el interior, lo que lo convierte en la opción ideal para medidores de mano,instrumentos portátiles, HMIs industriales y dispositivos médicos.
Con una retroiluminación de gran luminosidad de 300 cd/m2 y una tecnología de visualización transflectiva,este módulo garantiza una excelente legibilidad bajo la luz solar directa manteniendo un funcionamiento de baja potencia en ambientes tenuesLa relación de contraste de 500:1 y el ángulo de visión de 60° proporcionan una calidad visual constante desde todas las orientaciones.
Diseñado para una integración perfecta, el módulo admite tanto las interfaces MCU paralelas (8/16-bit) como las interfaces SPI (3/4-wire) de la serie 8080.ofrece tiempos de respuesta rápidos (16 ms típicos) y comunicación estable para aplicaciones en tiempo real.
Con capacidad de funcionamiento de -20 °C a +70 °C y almacenamiento de -30 °C a +80 °C, esta pantalla está diseñada para soportar condiciones extremas, perfectas para sistemas al aire libre, automotrices e industriales.
La retroiluminación iluminada por borde de 4 LED ofrece una vida útil promedio de 40.000 horas, mientras que el módulo se somete a pruebas ambientales rigurosas, incluidas las vibraciones, el ESD (contacto con aire de ± 8 kV / ± 4 kV),y el ciclo térmico para garantizar la durabilidad en el campo.
Ofrecemos soporte técnico gratuito y servicios de diseño semicustomizado, incluida la integración de paneles táctiles (RTP / CTP), opciones de conectores, ajuste de firmware y adaptaciones mecánicas.Si necesita un módulo de entrada o una solución de visualización a medidaNuestro equipo de ingenieros está aquí para ayudar.
Área de visualización: 43,2 x 57,6 mm
El tamaño de la pantalla es igual al de la pantalla de la pantalla.
Profundidad de color: 262K
El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable.
Dimensiones: 50,0 x 69,2 x 2,3 mm
Peso: optimizado para diseños portátiles
Conformidad: RoHS, REACH, ISO 9001:2015, ISO 14001:2015
Con más de una década de experiencia en soluciones TFT LCD y de pantalla táctil, Saef Technology ofrece:
Soporte a nivel de experto: Acceso directo a nuestro equipo de ingenieros para revisiones de diseño, validación y solución de problemas.
Prototipos rápidos: Tiempos de entrega cortos para muestras y variantes personalizadas.
Logística global: envío confiable a la UE, EE.UU. y en todo el mundo.
Aseguramiento de la calidad: cada módulo se prueba de acuerdo con las normas MIL-STD-105E con inspección basada en AQL.
Dispositivos de ensayo y medición portátiles
Monitores médicos portátiles
Panel de control industrial
Navegación al aire libre y telemática
IoT y sistemas integrados
Tableros de instrumentos y pantallas marinas para automóviles
¿Listo para integrar una pantalla de alta visibilidad y alta fiabilidad en su próximo proyecto?
Contacta con nuestro equipo de ventas técnicas para obtener precios, hojas de datos y consultas de diseño personalizado. También ofrecemos programas de muestras gratuitas para OEMs e ingenieros calificados.
Las dimensiones del contorno mecánico
![]()
Definición del pin de interfaz
| El número de pin. | El símbolo | Función |
| 1 | No más de 300 | Toca la línea izquierda. |
| 2 | YU | Toca el circuito superior |
| 3 | XR | Toca la línea de extremo derecha. |
| 4 | YD | Toca la línea inferior |
| 5 | El GND | En el suelo |
| 6 | CICV | Fuente de alimentación 1.8V |
| 7 | CCC de riesgo | Fuente de alimentación: 2,8 V. |
| 8 | Marca de la Unión Europea | Señal de sincronización de fotogramas |
| 9 | Las empresas | Chip seleccione el pin de entrada (bajo activo) |
| 10 | El número de unidad de control | Muestra los datos/el pin de selección de comandos en un reloj de interfaz serie SPI paralelo |
| 11 | Los datos de los datos de los Estados miembros |
Habilitar la escritura en la interfaz paralela 8080 MCU. Muestra los datos/pines de selección de comandos en la interfaz SPI |
| 12 | Investigación y desarrollo | Lectura habilitada en la interfaz paralela MCU 8080. |
| 13 | El SDA | Pín de entrada/salida de la interfaz SPI. |
| 14 | ODS | Pin de salida de la interfaz SPI. |
| 15 | Reinicio | Entrada de reinicio externa. |
| 16 | El GND | En el suelo |
| 17 a 32 años | Se trata de un sistema de control de las emisiones. | Bus de datos de interfaz paralela de MCU. |
| 33 | El LEDA | Luz trasera LED ((Anodo) |
| 34 y 36 | LEDK | Luz de retroiluminación LED (cátodo) |
| 37 | No incluido | No incluido |
| 38 | Sección 2 | Seleccione el modo de interfaz de MCU |
| 39 | Sección 1 | Seleccione el modo de interfaz de MCU |
| 40 | Im2 | Seleccione el modo de interfaz de MCU |
Clasificación máxima absoluta
| Punto de trabajo | El símbolo | Calificación | Unidad |
| Válvula de alimentación | VDD | - 0,3 ~ +4.6 | V. |
| Voltado de alimentación (lógica) | VDDI | - 0,3 ~ +4.6 | V. |
| Tensión de alimentación del controlador | VGH-VGL | -0.3 ~ +30.0 | V. |
| Rango de tensión de entrada lógica | Número de vehículo | -0.3 ~ VDDI + 0.5 | V. |
| Rango de tensión de salida lógica | V.O. | -0.3 ~ VDDI + 0.5 | V. |
| Rango de temperatura de funcionamiento | Tópico de las emisiones | -20 ~ +70 | °C |
| Rango de temperatura de almacenamiento | TSTG | -30 ~ +80 | °C |
Características eléctricas de la corriente continua
|
Parámetro |
El símbolo |
Condición |
Especificación |
Unidad |
||
| El MIN. | Es el tipo. | Max. ¿Qué quieres decir? | ||||
| Potencia y tensión de funcionamiento | ||||||
| Voltagem del sistema | VDD |
En funcionamiento tensión |
2.4 | 2.75 | 3.3 | V. |
| Tensión de funcionamiento de la interfaz | VDDI |
Suministro de E/S Válvula de tensión |
1.65 | 1.8 | 3.3 | V. |
| Conducción de puertas de alta tensión | VGH | 12.2 | 14.97 | V. | ||
| El conductor de la puerta de baja tensión | VGL | - 12 años.5 | - Es el 7.16 | V. | ||
| Tensión de alimentación del controlador de puerta | VGH-VGL. | 19.36 | 27.47 | V. | ||
| Entrada / Salida | ||||||
| Voltagem de entrada de alta lógica | VIH | 0.7VDDI | VDDI | V. | ||
| Tensión de entrada lógica baja | VIL | VSS | 0.3VDDI | V. | ||
| Voltagem de salida de alta lógica | VOH | El valor de las emisiones de CO2 será el mismo que el valor de las emisiones de CO2. | 0.8VDDI | VDDI | V. | |
| Tensión de salida lógica baja | VOL | El valor de las emisiones de CO2 será el mismo que el valor de las emisiones de CO2. | VSS | 0.2VDDI | V. | |
| Corriente de entrada de alta lógica | El IIH | VIN = VDDI | 1 | UA | ||
| Corriente de entrada lógica baja | IIL | VIN = VSS | - ¿Qué es? | UA | ||
| Corriente de fuga de entrada | IIL | El valor de las emisiones de CO2 será el mismo que el valor de las emisiones de CO2. | - No hay nada.1 | +0 en el segundo.1 | UA | |
| Voltado VCOM | ||||||
| Amplitud del VCOM | El VCOM | VSS | V. | |||
| El controlador de origen | ||||||
| Rango de salida de la fuente | En el exterior | VAN | VAP | V. | ||
| Voltado de referencia gamma (positivo) | VAP | 4.45 | 6.4 | V. | ||
| Voltado de referencia gamma (negativo) | VAN | - Cuatro.6 | - Dos. - ¿Qué quieres decir?65 | V. | ||
| Tiempo de liquidación de la salida de la fuente | Tr | Bajo con una precisión del 99% | 20 | nosotros | ||
| Válvula de salida de compensación | Vehículo de seguridad | 35 | MV | |||
Especificaciones ópticas
| Punto de trabajo | El símbolo | Condición | En el minuto. | Tipo de producto | - ¿ Qué? | Unidad | |
| Luminancia blanca (centro) | - ¿ Por qué? |
Θ=0 Normal Visión Ángulo El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables. |
- ¿Qué quieres decir? | 300 | - ¿Qué quieres decir? | cd/m2 | |
| Tiempo de respuesta | Tr+Tf | - ¿Qué quieres decir? | 16 | - ¿Qué quieres decir? | ms | ||
| Proporción de contraste | El CR | - ¿Qué quieres decir? | 500 | - ¿Qué quieres decir? | - ¿Qué quieres decir? | ||
|
El colorCromaticidad(CIE1931) |
de color blanco | En el caso de los | - ¿Qué quieres decir? | 0.301 | - ¿Qué quieres decir? | ||
| - ¿ Qué? | - ¿Qué quieres decir? | 0.337 | - ¿Qué quieres decir? | ||||
|
Ángulo de visión |
- ¿ Qué? |
El |
CR ≥ 10 |
- ¿Qué quieres decir? | 60 | - ¿Qué quieres decir? | |
| I R | - ¿Qué quieres decir? | 60 | - ¿Qué quieres decir? | ||||
|
Ver |
¿Qué es? | - ¿Qué quieres decir? | 60 | - ¿Qué quieres decir? | |||
| El D | - ¿Qué quieres decir? | 60 | - ¿Qué quieres decir? | ||||
| Uniformidad del brillo | En promedio | Θ = 0 | 80 | 90 | - ¿Qué quieres decir? | % | |
| Gamma de colores | NTSC | Θ = 0 | - ¿Qué quieres decir? | 55 | - ¿Qué quieres decir? | % | |
| Dirección óptima de visión | Transflectivo | ||||||
Características de la luz de fondo
| Punto de trabajo | El símbolo | En el minuto. | Tipo de producto | - ¿ Qué? | Unidad |
| Corriente de LED | El | - | 60 | 80 | - ¿Qué es? |
| Voltagem de las luces LED | VL | - | 2.8 | 3.2 | V. |
| Tiempo de vida útil del LED en funcionamiento | - ¿ Qué? | 30000 | 40000 | - | Horario |
