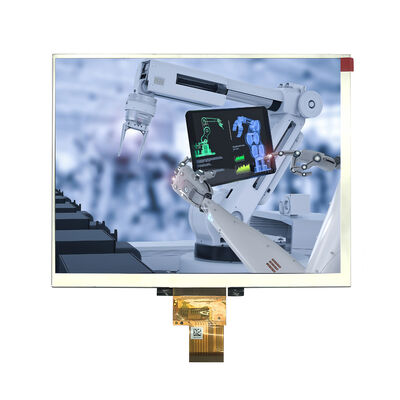

Módulo de pantalla LCD TFT de 8 pulgadas – Panel IPS XGA de 1024×768 | Saef Technology SFTO800SH-8833AN

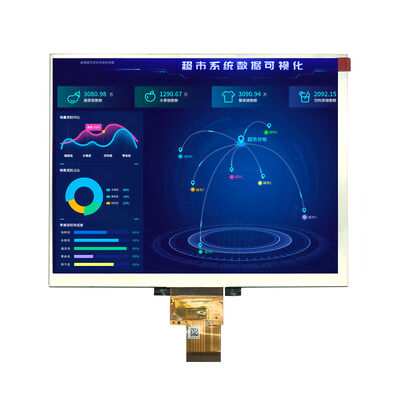

Módulo de pantalla LCD TFT de 8 pulgadas – Panel IPS XGA de 1024×768 | Saef Technology SFTO800SH-8833AN

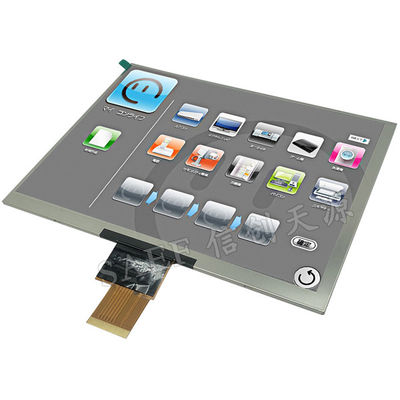

Módulo de pantalla LCD TFT de 8 pulgadas – Panel IPS XGA de 1024×768 | Saef Technology SFTO800SH-8833AN Módulo de pantalla LCD TFT de 8 pulgadas – Panel IPS XGA de 1024×768 | Saef Technology SFTO800SH-8833AN Módulo de pantalla LCD TFT de 8 pulgadas – Panel IPS XGA de 1024×768 | Saef Technology SFTO800SH-8833AN Módulo de pantalla LCD TFT de 8 pulgadas – Panel IPS XGA de 1024×768 | Saef Technology SFTO800SH-8833AN

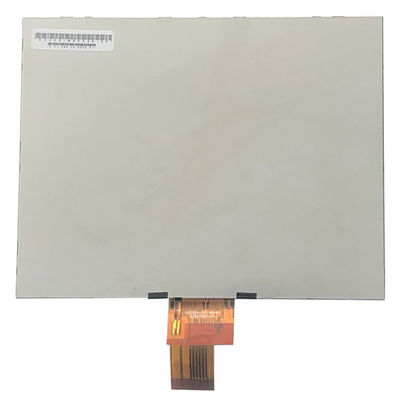

Ampliación de imagen :  Módulo de pantalla LCD TFT de 8 pulgadas – Panel IPS XGA de 1024×768 | Saef Technology SFTO800SH-8833AN

Datos del producto:
Lugar de origen: Shenzhen / China
Nombre de la marca: SAEF
Certificación: ISO9001 / ISO14000
Número de modelo: SFTO800SH-8833AN
Documento: SFTO800SH-8833AN Datasheet.pdf
Pago y Envío Términos:
Cantidad de orden mínima: 3 unidades (negociable para pedidos de muestra)
Precio: USD20- 25 (FOB Shenzhen, Price varies based on order quantity & configuration)
Detalles de empaquetado: Paquete de exportación estándar
Tiempo de entrega: 3 días laborables para muestras, 5-6 semanas para MP
Condiciones de pago: LC, T/T, Western Union, PayPal
Capacidad de la fuente: 3000K piezas por mes
Contacto

Módulo de pantalla LCD TFT de 8 pulgadas – Panel IPS XGA de 1024×768 | Saef Technology SFTO800SH-8833AN

descripción
Tamaño de pantalla: Diagonal de 8,0 pulgadas Resolución: 1024 × 768 (XGA)
Tecnología: IPS TFT, matriz activa a-Si Profundidad de color: 16,7 millones de colores
Ángulo de visión: 170° (CR≥10) Interfaz: Entrada digital LVDS
Luminancia superficial: 300 cd/m² (típico) Relación de contraste: 8001 (típico)
Iluminar desde el fondo: LED, 12 V, 300 mA pantalla táctil: Disponible (RTP/CTP opcional)
Consumo de energía: 0,383 W (solo panel, típico) Compatibilidad mecánica: Reemplazo directo para Innolux HJ080IA-01E
Temperatura operativa.: -20 ℃ a +70 ℃ Cumplimiento: Conforme con las normas REACH y RoHS
Resaltar:

Módulo de pantalla LCD TFT de 8 pulgadas

,

Panel IPS XGA de 1024x768

,

Pantalla LCD Saef Technology



Módulo TFT LCD de 8 pulgadas listo para ingenieros para aplicaciones industriales y médicas exigentes



El SFTO800SH-8833AN de Saef Technology’s es un módulo de pantalla TFT LCD de 8 pulgadas de alto rendimiento diseñado para ingenieros e integradores de sistemas que requieren fiabilidad, claridad óptica e integración perfecta en entornos críticos. Con un panel IPS con resolución XGA (1024×768), este módulo ofrece una reproducción de color consistente y amplios ángulos de visión de hasta 170°, lo que lo hace ideal para interfaces hombre-máquina (HMI), monitores médicos, equipos de prueba y sistemas de control industrial.



¿Por qué elegir este módulo TFT LCD de 8 pulgadas?

  1. Compatibilidad Plug-and-Play

    • Totalmente compatible con las pantallas Innolux HJ080IA-01E, lo que permite actualizaciones fáciles sin rediseño mecánico.

    • La interfaz LVDS admite entrada de datos de 6 bits/8 bits con control de dirección de escaneo flexible (pines L/R, U/D).

  2. Diseñado para la fiabilidad

    • Funciona en rangos de temperatura extendidos (-20°C a +60°C) con alta resistencia a la humedad.

    • La construcción robusta cumple con las normas ISO9001 e ISO14001, respaldada por una garantía funcional de un año.

  3. Rendimiento óptico optimizado

    • El brillo de 300 cd/m² y la relación de contraste de 800:1 garantizan la legibilidad en condiciones de alta luz ambiental.

    • La gama de colores NTSC del 70% y la superficie de revestimiento duro reducen el deslumbramiento y mejoran la durabilidad.

  4. Eficiencia energética y retroiluminación

    • Bajo consumo de energía (0,383 W típico) con soporte CABC (Control de brillo adaptativo de contenido) para la gestión dinámica de la retroiluminación.

    • Retroiluminación LED con una vida útil de 40.000 horas (50% de brillo), lo que reduce los ciclos de mantenimiento.

  5. Flexibilidad de diseño y personalización

    • Ofrecemos soluciones gratuitas o semi-personalizadas que incluyen integración táctil (RTP/CTP), conectores a medida, modificaciones de bisel y ajustes de firmware.

    • La compatibilidad pin a pin y los dibujos mecánicos detallados (proporcionados) simplifican el diseño de la placa de circuito impreso y el diseño de la carcasa.



Aspectos técnicos destacados para diseñadores de sistemas:

  • Controlador de sincronización: Admite el modo DE solamente; no se requiere el modo SYNC.

  • Secuencia de encendido: Tiempos de subida/bajada estrictamente definidos para evitar el bloqueo y garantizar la estabilidad a largo plazo.

  • ESD y manipulación: Se incluyen pautas completas de protección estática para el montaje y la integración.



Aplicaciones objetivo:

  • HMI industriales y paneles PLC

  • Dispositivos de diagnóstico médico y monitores de pacientes

  • Paneles de instrumentos y salpicaderos de automóviles

  • Equipos de prueba y medición

  • Quioscos y sistemas POS



Certificado y seguro:
Cumple con RoHS (2011/65/EU, 2015/863/EU), REACH y empaquetado según las directrices 94-62/EC.



Prepare su solución de pantalla:
Ya sea que necesite un reemplazo directo o un LCD TFT de 8 pulgadas totalmente personalizado con función táctil, Saef Technology ofrece soporte experto desde el prototipo hasta la producción. Contáctenos hoy mismo para obtener hojas de datos, archivos CAD y una revisión de diseño gratuita.





Dimensiones del contorno mecánico



Módulo de pantalla LCD TFT de 8 pulgadas – Panel IPS XGA de 1024×768 | Saef Technology SFTO800SH-8833AN 0



Definición de pines de interfaz



Pin No. Símbolo E/S Función
1 VCOM P Tensión común
2 VDD P Tensión de alimentación para el circuito digital
3 VDD P Tensión de alimentación para el circuito digital
4 NC --- Sin conexión
5 Reset I Pin de reinicio global

6

STBYB

I

Modo de espera, normalmente activado STBYB = “1”, funcionamiento normal

STBYB = “0”, controlador de sincronización, el controlador de origen se apagará, todas las salidas son High-Z
7 GND P Tierra
8 RXIN0- I - Entrada de datos diferenciales LVDS
9 RXIN0+ I + Entrada de datos diferenciales LVDS
10 GND P Tierra
11 RXIN1- I - Entrada de datos diferenciales LVDS
12 RXIN1+ I + Entrada de datos diferenciales LVDS
13 GND P Tierra
14 RXIN2- I - Entrada de datos diferenciales LVDS
15 RXIN2+ I + Entrada de datos diferenciales LVDS
16 GND P Tierra
17 RXCLKIN- I - Entrada de reloj diferencial LVDS
18 RXCLKIN+ I + Entrada de reloj diferencial LVDS
19 GND P Tierra
20 RXIN3- I - Entrada de datos diferenciales LVDS
21 RXIN3+ I + Entrada de datos diferenciales LVDS
22 GND P Tierra
23 NC --- Sin conexión
24 NC --- Sin conexión
25 GND P Tierra
26 NC --- Sin conexión
27 DIMO O Salida de señal del controlador CABC de retroiluminación
28 SELB I Selección de modo de 6 bits/8 bits
29 AVDD P Alimentación para circuito analógico
30 GND P Tierra
31 LED- P Cátodo LED
32 LED- P Cátodo LED
33 L/R I Inversión horizontal
34 U/D I Inversión vertical
35 VGL P Tensión de apagado de la puerta
36 CABCEN1 I Habilitación H/W CABC
37 CABCEN0 I Habilitación H/W CABC
38 VGH P Tensión de encendido de la puerta
39 LED+ P Ánodo LED
40 LED+ P Ánodo LED



Clasificación máxima absoluta



Elemento

Símbolo

 Valores



Unidad
Mín. Máx.

Tensión de alimentación

 VCC -0,3 5,0 V
AVDD 6,5 13,5 V
VGH -0,3 40 V
VGL -20 0,3 V
VGH-VGL - 40 V
Temperatura de funcionamiento Temperatura de almacenamiento TOP -20 60 ℃
TST -30 70 ℃



Condiciones típicas de funcionamiento



Elemento

Símbolo

 Valores



Unidad
Mín. Típ. Máx.

Tensión de alimentación

 VCC 3,0 3,3 3,6 V
AVDD 9,8 10 10,2 V
VGH 18,6 18,9 19,2 V
VGL -8,1 -7,8 -7,5 V
Tensión de señal de entrada VCOM 3,0 3,6 3,9 V
Tensión alta de lógica de entrada VIH 0,7Vcc - Vcc V
Tensión baja de lógica de entrada VIL 0 - 0,3Vcc V



Consumo de corriente



Elemento

Símbolo

 Valores

Unidad

Observación
Mín. Típ. Máx.

Corriente para el controlador

 IGH - 0,65 1,0 mA VGH=18,9V
IGL - 0,65 1,0 mA VGL=-7,8V
ICC - 35 60 mA Vcc=3,3V
IAVDD - 25 40 mA AVDD=10,0V



Condiciones de conducción de la retroiluminación



Elemento

Símbolo

 Valores

Unidad
Mín. Típ. Máx.
Tensión para la retroiluminación LED VL 11. 12 13,2 V
Corriente para la retroiluminación LED IL - 300 - mA
Vida útil del LED - 30.000 40.000 - Hr



Características eléctricas de CA



Parámetro Símbolo Valores Unidad
Mín. Típ. Máx.
Frecuencia de reloj RxFCLK 20 - 71 MHz
Margen de sesgo de datos de entrada TRSKM 500 - - ps
Tiempo alto del reloj TLVCH - 4/(7* RxFCLK) - ns
Tiempo bajo del reloj TLVCL - 3/(7* RxFCLK) - ns



Características eléctricas de CC



Parámetro Símbolo Valores Unidad
Mín. Típ. Máx.
Tensión de umbral alta de entrada diferencial RxVTH

-

-

 +0,1 V
Tensión de umbral baja de entrada diferencial RxVTL -0,1

-

-

 V
Rango de tensión de entrada (un solo extremo) RxVIN 0

-

 2,4 V
Tensión de modo común de entrada diferencial RxVCM |VID |/2

-

 2,4-|VID |/2 V
Tensión diferencial |VID | 0,2 - 0,6 V
Corriente de fuga de entrada diferencial RVxliz -10 - +10 uA



Especificaciones ópticas



Elemento

Símbolo

Condición

 Valores

Unidad
Mín. Típ. Máx.

Ángulo de visión (CR≥ 10)

 θL Φ=180°(9 en punto) 75 85 -

grado
θR Φ=0°(3 en punto) 75 85 -
θT Φ=90°(12 en punto) 75 85 -
θB Φ=270°(6 en punto) 75 85 -
Tiempo de respuesta TON+ TOFF     25 50

mseg
Relación de contraste CR Normal θ=Φ=0° 600 800 - -



Cromaticidad del color

 WX 0,238 0,288 0,338 -
WY 0,276 0,326 0,376

-
Transmitancia Tr

-

 3,8 4,3

-

 %
Uniformidad

-

-

 75

-

-

 %
Luminancia

L

-

-

 300

-

 cd/m2



Contáctenos
Nos encanta saber de sus proyectos. Si tiene alguna pregunta, puede comunicarse con nosotros en sales2@saef.com.cn





etiqueta:

exhibición de 240x320 TFT LCD,

240x320 2 pulgada TFT LCD,

Pantalla de visualización del RGB TFT LCD

Contacto
Shenzhen Saef Technology Ltd.

Persona de Contacto: Cologne Ke

Teléfono: +8613502983321

Fax: 86-755-2370-9419

Envíe su pregunta directamente a nosotros (0 / 3000)

Sobre

Exhibición de TFT LCD

interfaz completo del RGB del ángulo de visión de los PERNOS IPS de la pulgada 40 de 480x272 LCD TFT 4,3

OCA PCAP capacitivo de 13,3 pulgadas TFT módulo LCD HD 1920x1080 punto EDP 30 interfaz de pin

12.1 pulgadas TFT pantalla LCD 1280x800 GV121WXM-N80 pantalla HMI 30 pines LVDS

Exhibición de PCAP TFT

Pantalla LCD TFT RGB de 800x480 de 5 pulgadas, PCAP con capacidad táctil de 5 pulgadas

TFT LCD Manufacturer Supply Cuadrado TFT Display 4 pulgadas SPI&MCU 320x320 puntos

2,4 pulgadas proyectaron la exhibición capacitiva del tacto, panel táctil multi capacitivo que 240x320 puntea

DEJA UN MENSAJE

Política de privacidad | CHINA Bueno Calidad Módulo de la exhibición de OLED Proveedor. © 2022 - 2026 Shenzhen Saef Technology Ltd.. All Rights Reserved.
