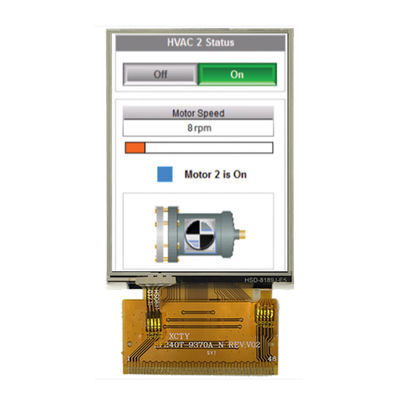

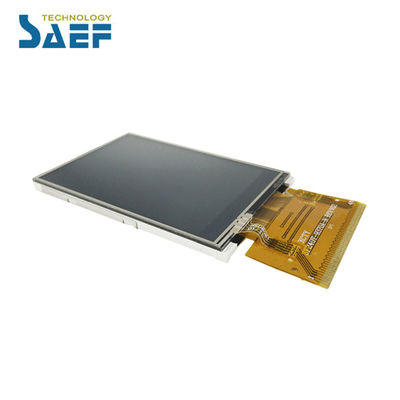

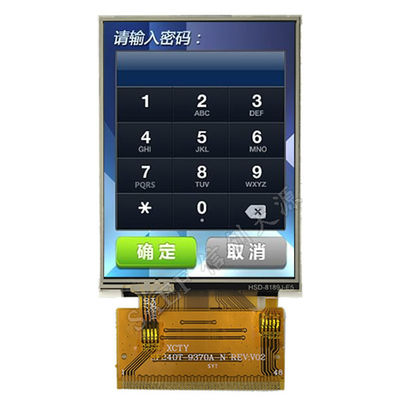

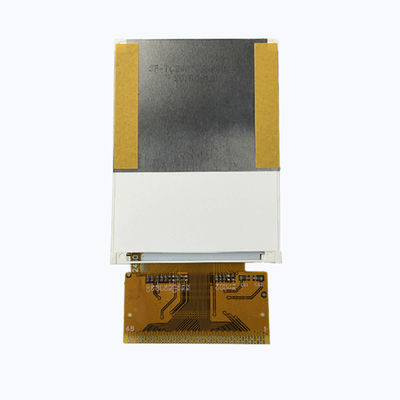

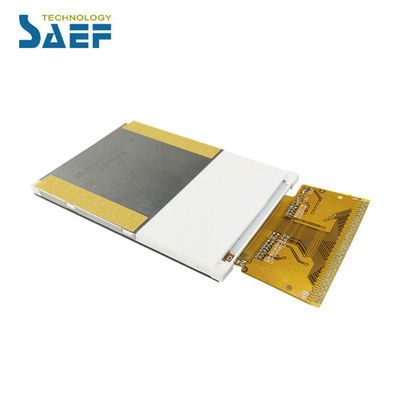

2Módulo LCD TFT de 4 pulgadas con interfaz flexible. 240x320 IPS/Parallel/RGB.

LCD TFT de 2,4 pulgadas altamente configurable para aplicaciones industriales y integradas versátiles

Saef Technology Limited presenta el SF-TC240H-8944A-N, un versátil módulo LCD TFT de 2,4 pulgadas diseñado para ingenieros que requieren flexibilidad de interfaz sin comprometer el rendimiento de la pantalla.Con una resolución de 240x320, el controlador ILI9341 y soporte para múltiples modos de interfaz, incluidos MPU, SPI y RGB paralelos, este módulo es ideal para HMI industriales, dispositivos médicos, equipos de prueba, electrónica de consumo,y paneles de control de IoT.

Diseñado para la flexibilidad del diseño y la facilidad de integración:

• Soporte de interfaz múltiple: Configurar como interfaz paralela MPU 8/9/16/18 bits, SPI o RGB a través de pines IM[3:0], lo que permite una compatibilidad perfecta con una amplia gama de MCU y procesadores.

• Display brillante y legible: 250 cd/m2 de brillo y una relación de contraste de 250:1 garantizan una visibilidad clara en diversas condiciones de iluminación.La dirección de visualización de las 12 horas está optimizada para aplicaciones en modo retrato.

• Panel táctil listo: incluye pines dedicados (YU, XL, YD, XR) para una fácil integración de un panel táctil resistivo de 4 alambres, simplificando los diseños habilitados para el tacto.

• Robusto y fiable: el rango de temperatura de funcionamiento de -20°C a +70°C y las pruebas de fiabilidad completas aseguran un rendimiento estable en entornos exigentes.

Especificaciones técnicas para la integración del sistema:

• Área activa: ~ 36,72 mm × 48,96 mm

• Las dimensiones del módulo: 42,72 mm × 60,26 mm × 2,3 mm

• La tensión de alimentación: VCI = 2,6 V ∼3,3 V, VDD3 = 1,8 V ∼3,3 V

• Iluminación de fondo: 4 LED blancos, Vf = 3,0V 3,4V, Si = 80mA en total

• Señales de interfaz: incluye TE (efecto de desgarro), DOTCLK, HSYNC/VSYNC para el modo RGB

• Conformidad: diseñado para cumplir con las normas industriales con ensayos ambientales y de fiabilidad

¿Por qué asociarse con Saef para su solución de visualización?

Si bien este módulo está diseñado para la integración táctil resistiva, Saef se especializa en soluciones de visualización personalizadas y semi-personalizadas.

• Actualizar al toque capacitivo: integrar el toque capacitivo proyectado (PCT) con la interfaz I2C / SPI.

• Modificar la interfaz y la salida: Adapte el diseño del FPC, el mapeo de la señal o el tipo de conector para que coincida con su diseño de PCB.

• Ajusta el rendimiento óptico: personaliza el brillo, el contraste, la gama de colores o las características del ángulo de visión.

• Personalización mecánica: Modifique las dimensiones del contorno, el ancho del bisel o las características de montaje.

Ideal para:

• Interfaces industrial hombre-máquina (HMI)

• Dispositivos portátiles de vigilancia médica

• Instrumentos de ensayo y medición portátiles

• Paneles de control para el hogar inteligente

• Dispositivos de pantalla de los paneles de instrumentos para automóviles

• Electrónica de consumo y dispositivos de juegos

Diseñado para adaptarse, construido para durar.
En Saef, trabajamos estrechamente con equipos de ingeniería para asegurar que las pantallas se integren sin problemas y funcionen de manera confiable.Proporcionamos el soporte técnico y la personalización necesaria para llevar su producto al mercado más rápido.

Llamamiento a la acción para las investigaciones de alto valor:
¿Necesita una pantalla versátil que se adapte a sus requisitos de interfaz? Solicite una hoja de datos, una muestra de evaluación o una consulta de diseño personalizado con nuestro equipo de ingeniería hoy.

Las dimensiones del contorno mecánico

Definición del pin de interfaz

Límites máximos absolutos

Características de la CC

Características electroópticas de la luz de fondo

OptosCaracterísticas
