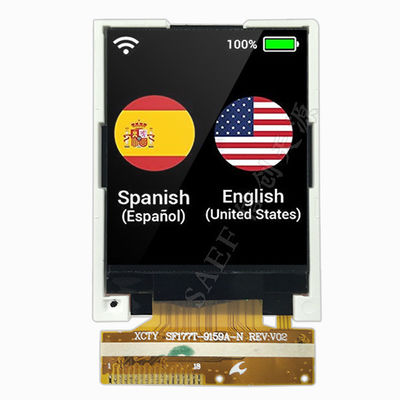

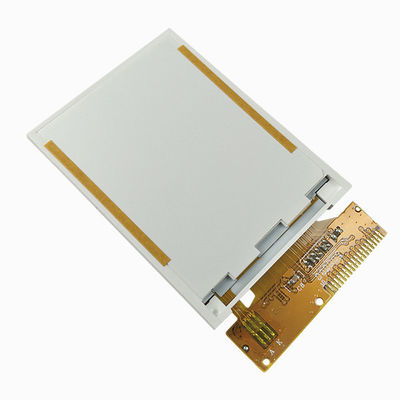

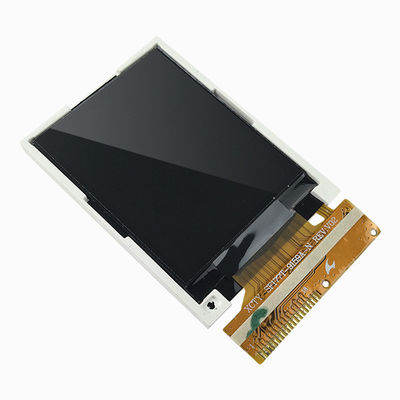

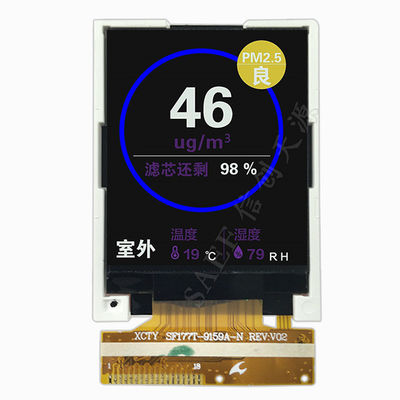

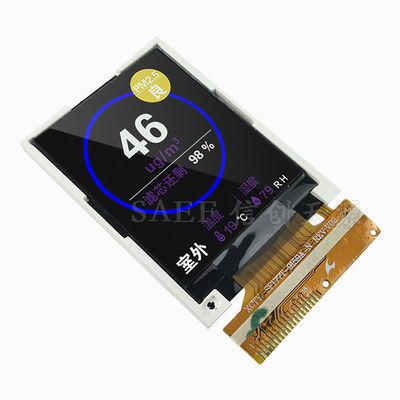

1LCD TFT de 77 pulgadas con pantalla táctil resistiva de 4 alambres. Interfaz SPI 128x160.

Solución de pantalla táctil compacta y rentable para aplicaciones integradas e industriales

Saef Technology Limited presenta el SF-TC177T-9159B-N, un módulo LCD TFT de 1,77 pulgadas confiable diseñado para aplicaciones donde el espacio, el costo y la funcionalidad táctil son clave. Con una resolución de 128x160, panel táctil resistivo de 4 hilos integrado y una interfaz SPI impulsada por el IC ILI9163C, este módulo es ideal para dispositivos portátiles, controles industriales, instrumentos portátiles e interfaces de electrónica de consumo.

Diseñado para la simplicidad y la durabilidad:

• Táctil resistivo integrado: Con más de 1.000.000 de ciclos táctiles y linealidad dentro de ±1,5%, este RTP ofrece una entrada confiable en entornos donde el tacto capacitivo puede no ser adecuado, como el funcionamiento con guantes o en condiciones de polvo.

• Interfaz SPI para una fácil integración: Minimiza el recuento de pines y simplifica el diseño de la PCB, lo que lo hace compatible con una amplia gama de microcontroladores y reduce la complejidad del sistema.

• Huella compacta: Con solo 34,0 mm × 43,70 mm × 2,4 mm, esta pantalla es ideal para diseños con limitaciones de espacio sin sacrificar la funcionalidad.

• Amplio rango de temperatura de funcionamiento: Certificado para un funcionamiento de -20°C a +70°C, lo que garantiza un rendimiento estable en diversas condiciones ambientales.

Especificaciones técnicas para la validación del diseño:

• Área activa: Aprox. 28,03 mm × 35,04 mm (calculado en función del paso de píxeles típico)

• Fuente de alimentación: VDD = 2,6 V–3,3 V, VDDIO = 2,8 V/1,8 V

• Retroiluminación: LED blanco, voltaje directo de 3,0 V–3,4 V (accionamiento de 30 mA)

• Clasificaciones del panel táctil: Resistencia del eje X 150–500Ω, eje Y 200–800Ω; voltaje de funcionamiento ≤7 V CC

• Cumplimiento: Diseñado para cumplir con los estándares de confiabilidad industrial con pruebas de alta/baja temperatura, humedad, choque térmico y resistencia a la vibración

¿Por qué elegir Saef para su solución de pantalla?

Si bien este módulo viene de serie con un panel táctil resistivo, Saef ofrece semi-personalización gratuita para adaptar la pantalla a sus necesidades exactas:

• Actualizaciones del panel táctil: Cambie a táctil capacitivo (PCT) con interfaz I²C/SPI.

• Flexibilidad de la interfaz: Modifique a interfaces RGB o paralelas según su selección de MCU.

• Personalización óptica: Ajuste el brillo, el contraste o las características del ángulo de visión.

• Adaptación mecánica: Personalice las dimensiones del contorno, la longitud del FPC o las opciones de montaje.

Ideal para:

• Terminales industriales portátiles

• Dispositivos portátiles de monitorización médica

• Paneles de control de hogares inteligentes

• Pantallas del mercado de accesorios automotriz

• Interfaces de electrónica de consumo

• Paneles de dispositivos IoT

Construido para integrarse, diseñado para funcionar.
En Saef, nos asociamos con ingenieros a lo largo del ciclo de diseño, ofreciendo muestras, soporte técnico y personalización para garantizar que su pantalla se integre a la perfección y funcione de manera confiable en su aplicación.

Dimensiones del contorno mecánico

Definición de pines de interfaz

Límite absoluto máximo

Características de CC

Características eléctricas-ópticas de la retroiluminación

Características ópticas
