Datos del producto:
|
| Producto: | LCD TFT de 1,14 pulgadas | Resolución: | 135 x 240 píxeles (RGB) |
|---|---|---|---|
| Tipo de pantalla: | IPS TFT, normalmente negro | Interfaz: | SPI de 4 hilos |
| Temperatura de funcionamiento: | -20°C a +70°C | Controlador IC: | St7789v |
| Luminancia superficial: | 400 cd/m² (típico) | Dirección de observación: | 80° en todas las direcciones |
| Tensión de alimentación: | 2,5 V – 3,3 V | Iluminar desde el fondo: | LED blanco, corriente de accionamiento de 20 mA |
| panel táctil: | No incluido (Personalizable bajo petición) | Cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 1Modulo LCD TFT de 14 pulgadas,Display TFT de interfaz SPI,módulo LCD de baja potencia ST7789V |
||
TFT LCD ultra compacto y de alto rendimiento para diseños integrados con limitaciones de espacio

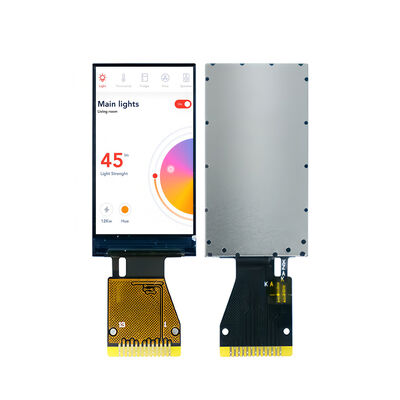

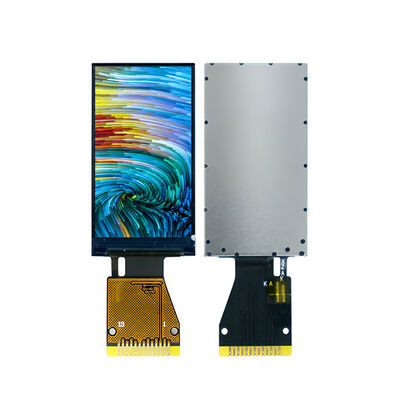

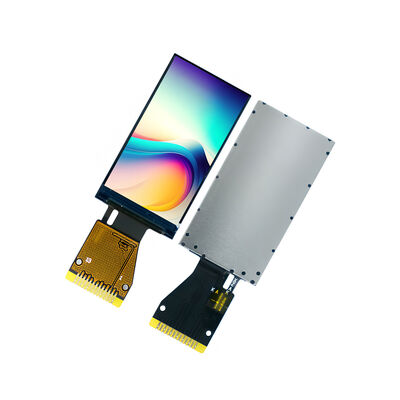

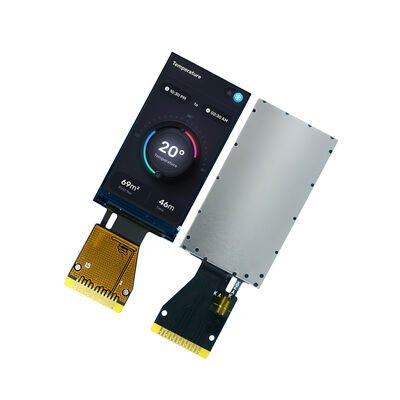

Saef Technology Limited presenta el SFTO114JY-7422AN, un módulo TFT LCD de 1,14 pulgadas diseñado para aplicaciones donde el tamaño, la eficiencia energética y la claridad visual son críticos. Con una resolución de 135×240, un brillo de 400 cd/m² y una huella ultra compacta de 17,6 mm × 31,0 mm, esta pantalla es ideal para dispositivos portátiles, monitores médicos portátiles, paneles de control de IoT, instrumentos portátiles e interfaces de hogar inteligente.
Optimizado para diseños de baja potencia y alta integración:
Interfaz SPI eficiente: La interfaz SPI de 4 líneas minimiza el recuento de pines y simplifica el diseño de la PCB, lo que la hace ideal para sistemas basados en microcontroladores con E/S limitadas.
Alto brillo y contraste: Con 400 cd/m² y una relación de contraste de 800:1, esta pantalla garantiza una excelente legibilidad tanto en entornos interiores como en entornos adyacentes al exterior.
Amplio rango de temperatura de funcionamiento: Certificado para funcionar entre -20°C y +70°C, adecuado para dispositivos expuestos a diversas condiciones ambientales.
Perfil de baja potencia: Consume solo 8 mA típicos durante el funcionamiento y tan solo 15µA en modo de suspensión, lo que prolonga la duración de la batería en aplicaciones portátiles.
Especificaciones técnicas para la evaluación de ingeniería:
Área activa: 14,864 mm × 24,912 mm
Paso de píxeles: 0,1101 mm (H) × 0,1038 mm (V)
Tensión de alimentación: VDD = 2,4 V–3,3 V, VDDIO = 1,65 V–3,3 V
Tensión de retroiluminación: 2,9 V–3,1 V (típico 3,0 V)
Vida útil: 30.000 horas típicas
Cumplimiento: RoHS, REACH, ISO9001:2015, ISO14001:2015
¿Por qué asociarse con Saef para su solución de pantalla?
Si bien este módulo se ofrece como una pantalla estándar sin función táctil, Saef se especializa en soluciones de pantalla semi-personalizadas y totalmente personalizadas. Podemos integrar paneles táctiles resistivos o capacitivos, modificar interfaces, ajustar los niveles de brillo o adaptar los contornos mecánicos para que se ajusten a los requisitos exactos de su diseño, todo con soporte de ingeniería durante todo el proceso.
Ideal para:
Dispositivos portátiles de salud y fitness
Equipos de diagnóstico médico portátiles
Paneles de control de hogar inteligente
Pantallas de sensores de IoT
Herramientas de prueba y medición portátiles
Indicadores de estado industrial
Pantallas auxiliares de electrónica de consumo
Diseñado para encajar, construido para funcionar.
En Saef, entendemos que cada píxel y pin cuenta. Nuestro equipo de ingeniería está listo para ayudarle a integrar esta pantalla sin problemas en su producto, o personalizarla para que se adapte mejor a sus necesidades.
Llamada a la acción para consultas de alto valor:
¿Necesita una solución de pantalla compacta que no comprometa el rendimiento? Solicite una muestra, una hoja de datos o una consulta de diseño personalizado con nuestro equipo de ingeniería hoy mismo.
Dimensiones mecánicas
![]()
Valores máximos absolutos
| Parámetro | Símbolo | Mín. | Máx. | Unidad |
| Tensión de alimentación (E/S) | VDD | -0,3 | 4,6 | V |
| Tensión de alimentación analógica | VDDIO | -0,3 | 4,6 | V |
| Tensión de entrada lógica | VIN | -0,3 | VDD+0,3 | V |
| Temperatura de funcionamiento | Top | -20 | 70 | ℃ |
| Temperatura de almacenamiento | Tst | -30 | 80 | ℃ |
Características eléctricas
| Parámetro | Símbolo | Mín. | Típ. | Máx. | Unidad |
| Tensión para la retroiluminación LED | VbL | 2,9 | 3,0 | 3,1 | V |
| Tensión de alimentación para la lógica | VDD | 2,4 | 2,8 | 3,3 | V |
| Tensión de funcionamiento de la interfaz | VDDIO | 1,65 | 1,8 | 3,3 | V |
| Tensión alta del controlador de puerta | VGH | 12,2 | - | 14,97 | V |
| Tensión baja del controlador de puerta | VGL | -12,5 | - | -7,16 | V |
| Corriente de funcionamiento para VDD | IDD | -- | 8 | 10 | mA |
| Corriente para la retroiluminación LED | I bL | 20 | - | mA | |
| Brillo | Lbr | 350 | 400 | -- | cd/m2 |
| En modo de suspensión VDD | I dd | -- | 15 | 30 | uA |
| En modo de suspensión VDDIO | I ddio | -- | 5 | 10 | uA |
|
Tiempo de vida útil |
-- |
20000 |
30000 |
-- |
Horas |
Definición de pines de la interfaz
| Nº | Símbolo | Descripción |
| 1 | NC | Sin conexión. |
| 2 | NC | Sin conexión. |
| 3 | SDA | Pin de entrada/salida de la interfaz SPI. |
| 4 | SCL | Este pin se utiliza como reloj de la interfaz serie. |
| 5 | RS | Pin de selección de datos/comandos de la pantalla en la interfaz serie de 4 líneas. |
| 6 | RESET | Esta señal restablecerá el dispositivo, la señal está activa en bajo. |
| 7 | CS | Pin de selección de chip, bajo habilitado, alto deshabilitado. |
| 8 | GND | Toma de tierra de alimentación. |
| 9 | NC | Sin conexión. |
| 10 | VDD | Fuente de alimentación para analógico |
| 11 | LEDK | Cátodo LED |
| 12 | LEDA | Ánodo LED |
| 13 | GND | Toma de tierra de alimentación. |
Características ópticas
| Elemento | Símbolo |
Medición Condiciones |
Mín. | Típ. | Máx. | Unidad | |
| Tiempo de respuesta | Tr+Tf |
θ = 0o φ = 0o |
25 oC |
- |
30 | 40 |
ms |
|
Ángulo de visión |
θ |
φ = 0o | 25 oC | - | 80 | - |
Grados |
| φ =180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ =270o | 25 oC | - | 80 | - | |||
| Relación de contraste | CR | - | 25 oC | 800 | - | - | |
|
Color de CIE Coordenada |
Blanco | X | 25 oC | 0,304 | 0,306 | 0,308 |
- |
| Y | 25 oC | 0,325 | 0,327 | 0,329 | |||
| Rojo | X | 25 oC | 0,608 | 0,610 | 0,612 | ||
| Y | 25 oC | 0,331 | 0,333 | 0,335 | |||
| Verde | X | 25 oC | 0,279 | 0,281 | 0,283 | ||
| Y | 25 oC | 0,531 | 0,533 | 0,535 | |||
| Azul | X | 25 oC | 0,144 | 0,146 | 0,148 | ||
| Y | 25 oC | 0,136 | 0,138 | 0,140 | |||
|
Transmitancia (con polarizador) |
4,8 | % | |||||
