Datos del producto:
|
| producto: | LCD TFT de 3,97 pulgadas | resolución: | 480 x 800 píxeles (RGB) |
|---|---|---|---|
| Controlador IC: | NT1capacidad de producción | Dimensiones exteriores: | 57.14 x 96,85 x 1,95 mm |
| Temperatura de funcionamiento: | -20 ° C a +70 ° C | Opción de panel táctil: | Personalizable (RTP/CTP disponible) |
| Dirección de observación: | Todos los ángulos de visión (IPS) | Interfaz: | MIPI (DSI) |
| Relación de contraste: | 800:1 (tipo.) | Número de alfiler: | 24 pines |
| Luminancia superficial: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Tipo de retroiluminación: | LED blanco |
| LED Lifetime: | 40.000 horas | Cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Módulo de pantalla LCD TFT de 3,97 pulgadas,Pantalla con interfaz MIPI 480x800 |
||

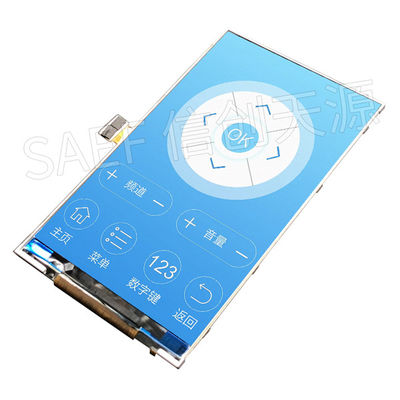

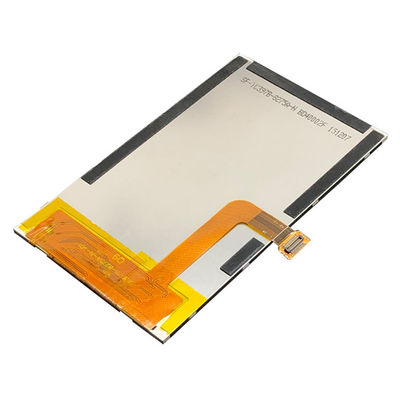

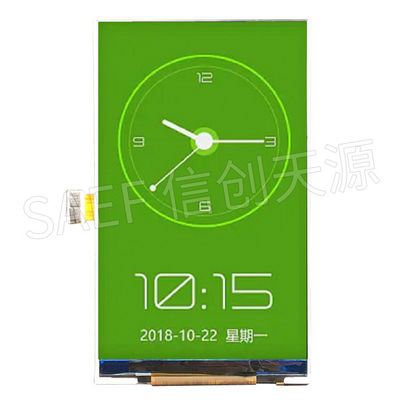

Módulo LCD TFT de 3,97 pulgadas de alto brillo – Interfaz MIPI, ideal para pantallas de exterior e industriales
Saef Technology Limited presenta el SF-TC397B-8275A-N, un robusto módulo LCD TFT de 3,97 pulgadas diseñado para aplicaciones que requieren una visibilidad superior en condiciones de alta luminosidad ambiental. Con una resolución de 480×800 RGB, interfaz MIPI (DSI) y un brillo excepcional de 420 cd/m², esta pantalla es perfecta para HMIs industriales, equipos de exterior, dispositivos médicos y pantallas automotrices.
Diseñado para ingenieros – Características técnicas clave:
Brillo ultra alto (420 cd/m²) – Asegura una legibilidad clara incluso bajo la luz solar directa o iluminación interior brillante.
Interfaz MIPI DSI – Interfaz serie de baja potencia y alta velocidad ideal para procesadores integrados modernos (ARM, Qualcomm, etc.).
Amplio rango de temperatura de funcionamiento (–20°C a +70°C) – Rendimiento fiable en entornos extremos.
Alto contraste (800:1) – Ofrece imágenes nítidas con negros profundos y colores vibrantes.
Visualización en todas las direcciones – Calidad de imagen consistente desde cualquier ángulo.
Controlador IC NT35512SH – Admite control de pantalla avanzado y modos de baja potencia.
Soporte de personalización e integración:
Este módulo está disponible como pantalla independiente o puede ser completamente personalizado con paneles táctiles resistivos o capacitivos (RTP/CTP), longitudes de FPC a medida, adaptaciones de interfaz y unión óptica. Nuestro equipo de ingeniería proporciona soporte de diseño complementario para garantizar una integración perfecta en su sistema.
Construido para la fiabilidad y la longevidad:
Cada unidad se somete a pruebas rigurosas según MIL-STD-105E, incluyendo almacenamiento a alta/baja temperatura, resistencia a la humedad, choque térmico e inspección visual basada en AQL. Con una vida útil operativa de 50.000 horas, esta pantalla está construida para soportar aplicaciones exigentes.
¿Por qué asociarse con Saef Technology?
Orientación técnica experta – Acceso directo a nuestros ingenieros de pantallas para revisiones de esquemas, ajuste de firmware y optimización óptica.
Prototipado rápido – Muestras personalizadas disponibles en 2–3 semanas.
Preparado para los mercados de la UE y EE. UU. – Diseñado para cumplir con los estándares internacionales de seguridad y medio ambiente.
Flexibilidad OEM/ODM – Desde diseños semi-personalizados hasta diseños totalmente personalizados, nos adaptamos a sus necesidades de cadena de suministro y cumplimiento.
Aplicaciones ideales:
TPV y quioscos al aire libre
Paneles de control industrial e HMIs
Monitores médicos y dispositivos de diagnóstico
Paneles de instrumentos automotrices e infoentretenimiento
Pantallas de aviación y marinas
Terminales portátiles de alto brillo
Contáctenos hoy para obtener hojas de datos, precios y una consulta de personalización gratuita. Deje que Saef Technology sea su socio de confianza en soluciones de visualización de alto rendimiento.
Dimensiones mecánicas
![]()
Definición de pines de interfaz
| NO. | NOMBRE DEL PIN | Descripción |
| 1 | MIPI_TCN | DSI-CLK- señales de reloj |
| 2 | MIPI_TCP | DSI-CLK+ señales de reloj |
| 3 | GND | TIERRA |
| 4 | MIPI_TDN0 | DSI-D0- señales de datos |
| 5 | MIPI_TDP0 | DSI-D0+ señales de datos |
| 6 | GND | TIERRA |
| 7 | MIPI_TDP1 | DSI-D1+ señales de datos |
| 8 | MIPI_TDN1 | DSI-D1- señales de datos |
| 9 | GND | TIERRA |
| 10-11 | NC | NC |
| 12 | GND | TIERRA |
| 13-14 | NC | NC |
| 15 | GND | TIERRA |
| 16 | VDD18_PMU | Fuente de alimentación 1.8V-2.8V |
| 17 | NC | NC |
| 18 | LRSTB | Entrada de reinicio LCM |
| 19 | NC | NC |
| 30 | LPTE | Salida de efecto de desgarro |
| 21 | VDD28_PMU | Fuente de alimentación 2.8V |
| 22 | GND | TIERRA |
| 23 | VLED_P | Ánodo LED |
| 24 | VLED_N | Cátodo LED |
Valores máximos absolutos
| Artículo | Símbolo | Mín. | Máx. | Unidad | |
| Tensión de alimentación | Fuente de alimentación | VDD | -0.3 | +5.1 | V |
| Analógico | V | ||||
| E/S | IOVDD | -0.3 | +5.1 | V | |
| Tensión de entrada | Vi | -0.3 | IOVDD+0.3 | V | |
| Temperatura de almacenamiento | T stg | -30 | +80 | ºC | |
| Temperatura de funcionamiento | T op | -20 | +70 | ºC | |
| Humedad de almacenamiento | Hstg | 20 | Nota 1 | %RH | |
| Humedad de funcionamiento | H op | 20 | Nota 1 | %RH | |
Nota 1: 90%RH máx., Si Ta es inferior a 50ºC; 60%RH máx., Si Ta es superior a 60ºC.
Características de CC
| Artículo | Símbolo | Mín. | Típ. | Máx. | Unidad | |
| Tensión de alimentación | Fuente de alimentación | VDD | 2.4 | 2.8 | 3.3 | V |
| Analógico | VCI | 2.4 | 2.8 | 3.3 | V | |
| E/S | IOVDD | 1.65 | 1.8/2.8 | 3.3 | V | |
| Tensión de entrada baja lógica | VIL | -0.3IOVDD | 0.3IOVDD | V | ||
| Tensión de entrada alta lógica | VIH | 0.7IOVDD | IOVDD | V | ||
| Tensión de salida baja lógica | VOL | 0.2IOVDD | V | |||
| Tensión de salida alta lógica | VOH | 0.8IOVDD | V | |||
| Consumo de corriente | Pantalla normal | Ivdd | Cromaticidad | mA | ||
| Modo de espera | Ivdd | 100 | uA | |||
| Frecuencia de cuadro | fFR | % | Hz | |||
Características ópticas
| Retroiluminación encendida (Modo transmisivo) | Artículo | Símbolo | Condición | Especificación | Unidad | |||
| Mín. | Típ. | Máx. | ||||||
| Luminancia en la superficie (Si =15mA) | Lv |
Normalmente ángulo de visión θX = θY =0º 360 |
420 | - | Relación de contraste | |||
| CR | - | - | ||||||
| TR | - | 20 | 30 | TF | ||||
| - | 30 | Cromaticidad | ||||||
|
Transmisivo Rojo |
XR | - |
|
0.660 | 0.675 | - | ||
| 0.300 | 0.315 | 0.330 | - | |||||
| XG | 0.229 | 0.244 | 0.259 | - | ||||
| 0.554 | 0.569 | 0.584 | - | |||||
| XB | 0.128 | 0.143 | 0.158 | - | ||||
| 0.073 | 0.088 | 0.103 | - | |||||
| XW | 0.273 | 0.288 | 0.303 | - | ||||
| 0.293 | 0.308 | 0.326 | - | |||||
|
Horiz ontal |
θX+ Centro |
CR≥10 |
- 80 |
Relación NTSC (Gama) |
- |
|||
| 80 | Relación NTSC (Gama) | |||||||
|
θY+ - |
80 | Relación NTSC (Gama) | ||||||
| 80 | Relación NTSC (Gama) | |||||||
| - | % | |||||||
