Datos del producto:
|
| producto: | LCD TFT de 3 pulgadas | resolución: | 360x640 píxeles |
|---|---|---|---|
| Dirección de observación: | Todos (80°/80°/80°/80°) | Luminancia superficial: | 300 cd/m2 (personalizable) |
| Interfaz: | RGB de 16 bits | Tensión de funcionamiento: | 2,8 V (rango de 2,6 V a 3,3 V) |
| Número de alfiler: | 40 alfileres | Controlador IC: | ST7701S |
| Temperatura operativa.: | -20 ℃ a +70 ℃ | Relación de contraste: | 10001 (tipo) |
| Opción de panel táctil: | Personalizable (RTP/CTP disponible) | Cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Módulo de pantalla LCD TFT de 3 pulgadas,Panel IPS RGB 360x640,Módulo LCD con controlador ST7701S |
||

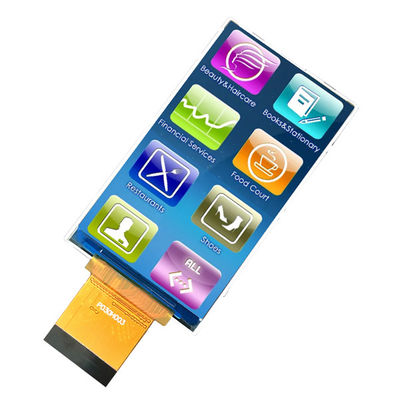

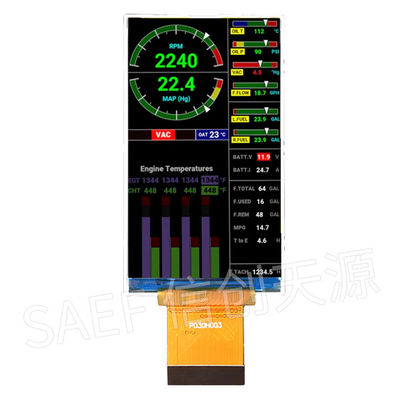

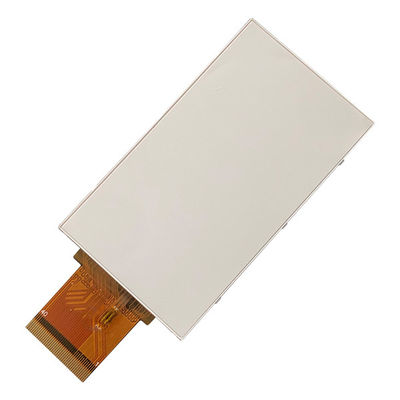

Módulo de pantalla LCD TFT de 3 pulgadas de alto rendimiento – Diseñado para aplicaciones exigentes
Saef Technology Limited presenta el SF-TO300PY-8975A-N, un módulo LCD TFT de 3 pulgadas de grado profesional diseñado para sistemas integrados, controles industriales, dispositivos médicos, instrumentos portátiles y electrónica de consumo. Con su panel IPS RGB de 360×640 y el circuito integrado del controlador ST7701S, esta pantalla ofrece imágenes nítidas, amplios ángulos de visión y un rendimiento fiable incluso en entornos difíciles.
Ventajas clave de diseño para ingenieros:
Tecnología IPS de verdadera dirección de visión – Calidad de imagen consistente en ángulos horizontal y vertical de 80°, ideal para dispositivos de orientación múltiple.
Amplio rango de temperatura de funcionamiento (–20°C a +70°C) – Garantiza la estabilidad tanto en aplicaciones industriales como en exteriores.
Bajo consumo de energía – Corriente típica de solo 12 mA a 2,8 V, optimizado para dispositivos alimentados por batería.
Alto contraste y brillo – Relación de contraste de 1000:1 y luminancia de 300 cd/m² para una legibilidad clara en diversas condiciones de iluminación.
Retroiluminación LED de larga duración – Más de 52.560 horas al 50% de brillo, lo que reduce los costos de mantenimiento y reemplazo.
Soporte de personalización e integración:
Entendemos que cada proyecto tiene requisitos únicos. Este módulo de pantalla se puede personalizar completamente con paneles táctiles resistivos o capacitivos (RTP/CTP), interfaces a medida, opciones de montaje modificadas y ajustes de firmware. Nuestro equipo de ingeniería ofrece soporte de diseño gratuito para ayudarle a integrar esta pantalla sin problemas en su sistema.
Fiabilidad construida según los estándares industriales:
Cada módulo se somete a rigurosas pruebas según MIL-STD-105E, incluyendo almacenamiento a alta/baja temperatura, choque térmico, resistencia a la humedad e inspección visual. Nuestra garantía de calidad basada en AQL asegura que cada unidad cumpla con los más altos estándares de rendimiento y durabilidad.
¿Por qué elegir Saef Technology Limited?
Soporte técnico de nivel experto – Acceso directo a nuestros ingenieros de pantallas para revisiones de esquemas, integración de controladores y ajuste óptico.
Prototipado y muestreo rápidos – Obtenga muestras personalizadas en tan solo 2–3 semanas.
Cumplimiento de los mercados de la UE y EE. UU. – Diseñado y probado para cumplir con los estándares internacionales de seguridad y medio ambiente.
Flexibilidad OEM/ODM – Desde diseños semi-personalizados hasta diseños totalmente personalizados, nos adaptamos a las necesidades de su cadena de suministro.
Aplicaciones objetivo:
Terminales y escáneres portátiles
HMIs industriales y paneles de control
Dispositivos de monitorización médica
Pantallas para el hogar inteligente
Paneles de instrumentos automotrices
IoT y tecnología portátil
Contáctenos hoy para obtener hojas de datos, precios y una consulta de personalización gratuita. Deje que Saef Technology sea su socio de confianza en soluciones de pantalla.
Dimensiones mecánicas
![]()
Definición de la interfaz de pines
| Número de pin | Condiciones | Función |
| Tiempo de respuesta | LEDA | Retroiluminación LED (Ánodo) |
| Visualización | LEDK | Retroiluminación LED (Cátodo) |
| 3 | GND | Tierra |
| 4 | VCC | Fuente de alimentación. 2.8V |
| V | D0N(NC) | NC |
| 6 | D0P(NC) | NC |
| 7 | GND | Tierra |
| 8 | CKN(NC) | NC |
| 9 | CKP(NC) | NC |
| 10 | GND | Tierra |
| 11 | D1N(NC) | NC |
| 12 | D1P(NC) | NC |
| 13 | GND | Tierra |
| 14 | VS | Señal de sincronización de trama para la interfaz RGB |
| 15 | HS | Señal de sincronización de línea para la interfaz RGB |
| 16 | PCLK | Señal de reloj de puntos para la operación de la interfaz RGB |
| 17 | ED | Señal de habilitación de datos para la operación de la interfaz RGB |
| 18-22 | B0-B4 | Cable de datos azul RGB |
| 23-28 | G0-G5 | Cable de datos verde RGB |
| 29-33 | R0-R4 | Cable de datos rojo RGB |
| 34 | RESET | Entrada de reinicio externo |
| - | CS | Pin de entrada de selección de chip |
| 36 | SCL | Entrada de reloj serie para la interfaz SPI |
| 37 | SDA | Pin bidireccional de entrada/salida de datos serie |
| 38 | IM1(IOVCC) | Selección del modo de interfaz del sistema (Fuente de alimentación 1.8V) |
| 39 | IM2(GND) | Selección del modo de interfaz del sistema (Tierra) |
| 40 | IOVCC | Fuente de alimentación 1.8V |
Límite absoluto máximo
| Símbolo | Condiciones | Valor | Min |
| Tensión de alimentación para la lógica | VDD | 1.6~3.3 | - |
| Tensión de entrada | Vin | VDD+0.3 | - |
| Temperatura de funcionamiento | Topr | -20 a 70 | .C |
| Temperatura de almacenamiento | Tstg | -30 a 80 | .C |
Características de CC (VDD=2.8V,Ta=25.C)
| Símbolo | Condiciones | Típ | Tipo | 1 | Min | Condición de prueba |
|
Funcionamiento tensión |
VDD | 2.6 | 2.8 | 3.3 | - | Deg |
| Corriente de suministro | IDD | Deg | 12 | 15 | - | VDD=2.8V,Ta=25.C |
| Tensión de entrada | VIH | 0.8VDD | Deg | VDD | - |
Deg |
| VIL | 0 | Deg | 0.2VDD | - | ||
|
Corriente de fuga de entrada IIL |
-1.0 | - | Deg | μA | VIN=VDD o VSS | Características eléctricas-ópticas de la retroiluminación |
Elemento
| Símbolo | Condiciones | TÍP | MÁX | UNIDAD | Prueba |
Condición Tensión de alimentación |
| Vf | - | Deg | - | Deg | - | Color de la retroiluminación |
| If | - | Deg | mA | - | Deg | |
| Vr | - | Deg | Deg | V | - | Deg |
| Pd | - | Deg | - | Deg | - | Deg |
| - |
Deg |
Deg | - | Deg | If=20MA | Color de la retroiluminación |
| - | Deg | - | Deg | Deg | If=20MA | Color de la retroiluminación |
| Blanco | Características ópticas | |||||
Nº
| ELEMENTO | Símbolo | Condiciones | Especificación | Unidad | Min | |||
| Típ | Máx | 1 | ||||||
| Tiempo de respuesta | Tr+Tf | 25℃ | 30 | 35 | - |
Deg |
2 | |
|
Visualización |
ÁnguloHor. |
θR | CR>10 |
80 |
- | Deg | ||
| 80 | - | Deg | ||||||
| Θ+ | - | Deg | - | Deg | ||||
| - | Deg | - | Deg | |||||
