Datos del producto:
|
| Tipo de pantalla: | LCD TFT, RGB | Tamaño de pantalla: | 3.5 pulgadas |
|---|---|---|---|
| resolución: | pixeles 320x480 | Dirección de observación: | 12:00 |
| Interfaz: | MCU (paralelo de 16 bits) | Tensión de funcionamiento: | 2,6 V – 3,3 V (lógica) |
| Número de alfiler: | 32 pernos | Conexión: | Enchufe (personalizable) |
| Luminancia superficial: | 200 cd/m2 (nits) | Temperatura operativa.: | -20 ° C a +70 ° C |
| LED Lifetime: | 40.000 horas | Cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 3Modulo de visualización LCD TFT de 0,5 pulgadas,Pantalla LCD RGB 320x480 |
||

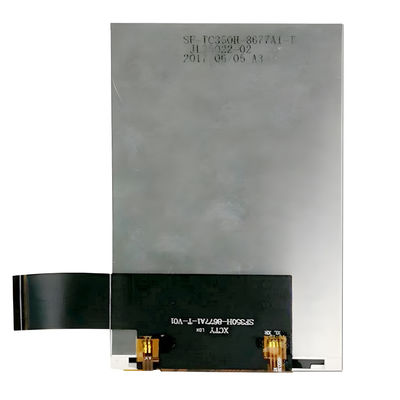

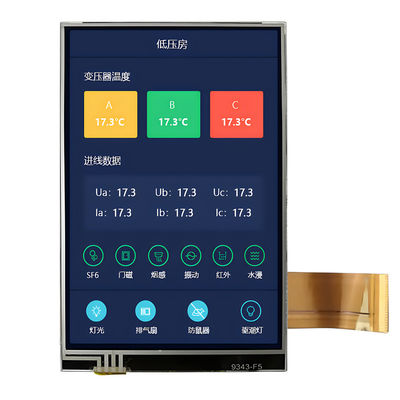

Saef Technology Limited presenta un robusto módulo de pantalla LCD TFT de 3.5 pulgadas, diseñado para aplicaciones exigentes donde la claridad, la fiabilidad y la facilidad de integración son fundamentales. Con un panel RGB brillante de 320×480, controlador ILI9488 y un amplio rango de temperatura de funcionamiento, esta pantalla es ideal para HMI industriales, dispositivos médicos, tableros de instrumentos automotrices, terminales IoT e instrumentos portátiles.
✅ Pantalla TFT de alta resolución
320 × 480 píxeles RGB ofrecen texto, gráficos e iconos nítidos con una representación de color real.
✅ Amplio rango de temperatura de funcionamiento
Clasificado para -20°C a +70°C, lo que garantiza un rendimiento estable en entornos desafiantes, desde plantas de producción hasta quioscos al aire libre.
✅ Interfaz paralela MCU con controlador ILI9488
La sencilla interfaz paralela de 16 bits permite una transferencia de datos rápida y una fácil integración con microcontroladores comunes (STM32, PIC, AVR, NXP).
✅ Alto brillo y excelente contraste
200 cd/m² de brillo y una relación de contraste de 700:1 garantizan una visibilidad clara incluso con luz ambiental brillante.
✅ Amplios ángulos de visión
Ángulo de visión horizontal de hasta 45° izquierda/derecha, vertical de hasta 35° arriba / 30° abajo, adecuado para aplicaciones multiusuario.
✅ Bajo consumo de energía
Corriente lógica típica <5mA, con un diseño eficiente de retroiluminación LED para una mayor duración de la batería en dispositivos portátiles.
✅ Fiabilidad de grado industrial
Probado bajo choque térmico, humedad y ciclos de temperatura extendidos según los estándares de fiabilidad de la industria.
✅ Opciones de diseño y táctiles personalizables
Ofrecemos soporte de diseño semi-personalizado gratuito: agregue paneles táctiles resistivos o capacitivos, modifique conectores, ajuste el firmware o adapte los contornos mecánicos a sus especificaciones exactas.
El módulo TFT de 3.5 pulgadas de Saef está diseñado pensando en el ingeniero de sistemas:
El convertidor CC/CC integrado simplifica el diseño de la fuente de alimentación
Se proporcionan diagramas de temporización detallados y código de inicialización para una creación de prototipos más rápida
FPC con área de flexión reforzada garantiza conexiones fiables en diseños compactos
Dibujos mecánicos con tolerancias incluidas para un montaje y ensamblaje precisos
Ya sea que esté desarrollando un panel de control industrial, un monitor médico, una pantalla de vehículo o un controlador de hogar inteligente, este módulo ofrece un rendimiento fiable con una sobrecarga de diseño mínima.
Experiencia técnica: Nuestro equipo de ingeniería apoya la revisión de esquemas, el ajuste de firmware y las solicitudes de personalización.
Creación rápida de prototipos: Muestras disponibles en 5–7 días hábiles con documentación completa.
Listo para el mercado: Cumple con las directivas ROHS, REACH y CE para una entrada sin problemas en los mercados europeo y norteamericano.
Calidad asegurada: Cada unidad se somete a una inspección AQL según MIL-STD-105E Nivel II, con un AQL del 0.65% para defectos importantes.
HMI industriales y paneles de control
Dispositivos de monitoreo y diagnóstico médico
Pantallas automotrices y marinas
Equipos portátiles de prueba y medición
Pasarelas IoT y paneles de hogar inteligente
Sistemas de punto de venta (POS) y quioscos minoristas
¿Listo para diseñar con confianza?
Comuníquese con nuestro equipo de ventas técnicas para obtener hojas de datos, código de inicialización de muestra o una consulta de diseño gratuita. Permítanos ayudarlo a integrar una pantalla que cumpla con sus requisitos exactos.
Dimensiones mecánicas
![]()
Definición de la interfaz de pines
| NO. | NOMBRE DEL PIN | E/S | Descripción |
| 1-2 | K | O | Cátodo LED |
| 3-4 | A | O | Ánodo LED |
| 5 | NC | Establecer abierto | |
| 6-7 | GND | I | Tierra |
| 8-9 | VCC | I | Tensión de alimentación de 2.8 V |
| 10 | NC | Establecer abierto | |
| 11 | WR | I | Pin de entrada de señal de estroboscopio de escritura |
| 12 | RS | I | Señal de selección de registro |
| 13 | CS | I | Pin de entrada para la señal de selección de chip |
| 14 | RD | I | Pin de entrada de señal de estroboscopio de lectura |
| 15-30 | DB0-DB15 | E/S | E/S de datos de pantalla |
| 31 | RESET | I | Señal de entrada de reinicio LCM |
| 32 | GND | I | Tierra |
Límite absoluto máximo
| Artículo | Símbolo | Valor | Unidad |
| Tensión de alimentación para lógica | VDD | 0.3~4.6 | V |
| Tensión de entrada | Vin | VDD+0.3 | V |
| Temperatura de funcionamiento | Topr | -20 a 70 | ℃ |
| Temperatura de almacenamiento | Tstg | -30 a 80 | ℃ |
Características de CC
| Artículo | Símbolo | Mín. | Tipo | Máx. | Unidad |
|
Funcionamiento tensión |
VDD | 2.6 | 2.8 | 3.3 | V |
| Corriente de suministro | IDD | 5 | mA | ||
| Tensión de entrada | VIH | 0.8VDD | VDD | V | |
| VIL | 0 | 0.2VDD | V | ||
|
Fuga de entrada corriente |
IIL | -1.0 | 1.0 | μA |
Características electro-ópticas de la retroiluminación
| Artículo | Símbolo | MÍN. | TÍP. | MÁX. | UNIDAD |
Prueba Condición |
| Tensión de alimentación | Vf | 3.2 | 3.4 | V | If= 120mA | |
| Corriente de suministro | If | 120 | mA | |||
| Tensión inversa | Vr | 5 | V | |||
| Disipación de potencia | Pd | mW | ||||
| Intensidad luminosa para LCM |
|
200 | Cd/m2 | If= 120 mA | ||
| Uniformidad para LCM | % | If=120 mA | ||||
| Color de la retroiluminación | Blanco | |||||
Características ópticas
| No. | Artículo | Símbolo | Condiciones | Especificación | Unidad | |||
| Mín. | Típ. | Máx. | ||||||
| 1 | Tiempo de respuesta | Tr+Tf | 25℃ |
|
25 |
|
Ms | |
| 2 | Transmitancia (con PL) | T(%) | 6.1 | |||||
|
3 |
Tasa de contraste |
Cr |
θ=0, Normal ángulo de visión 500 |
700 |
- |
|
|
|
|
Visualización |
ÁnguloHor. |
θR | CR>10 |
40 |
45 | - |
θL |
|
| 40 | 45 | - | ||||||
| Θ+ | 30 | - | - | |||||
| 15 | 30 | - | ||||||
