Módulo LCD TFT de 0.96 pulgadas | Interfaz SPI 80x160, controlador ST7735S, ultracompacto

SFTO096JY-7419AN: La solución definitiva de pantalla a color ultracompacta para sistemas embebidos con limitaciones de espacio

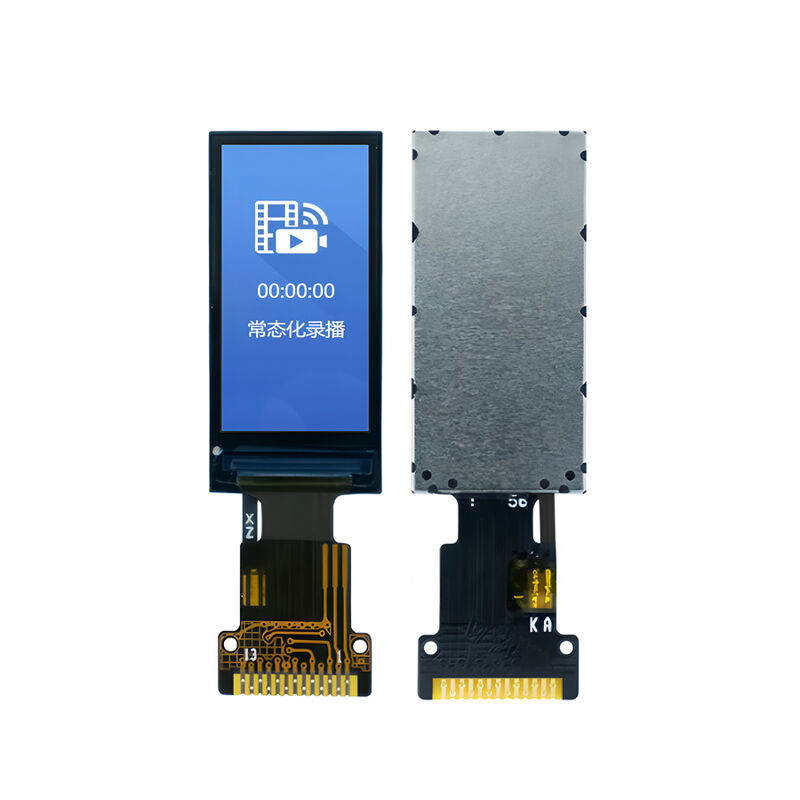

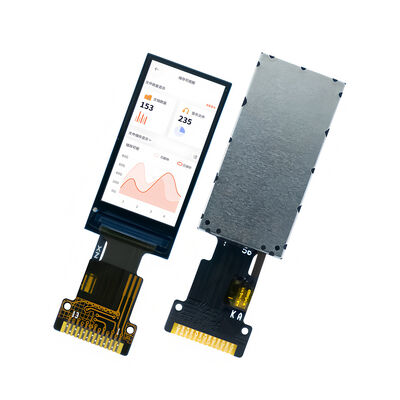

Diseñado por Saef Technology Limited, el SFTO096JY-7419AN define el punto de referencia para las pantallas a color miniaturizadas. Este módulo LCD TFT de 0,96 pulgadas ofrece una resolución nítida de 80x160 dentro de una huella increíblemente compacta de 13,5 mm x 27,9 mm. Impulsado por el popular IC ST7735S a través de una sencilla interfaz SPI de 4 hilos, ofrece a los ingenieros de EE. UU. y Europa una solución de pantalla a color confiable y de bajo consumo para tecnología portátil, sensores IoT, dispositivos médicos portátiles y controles industriales compactos donde cada milímetro cúbico cuenta.

Diseñado para la integración donde otros no pueden encajar:

• Maximizando el espacio mínimo de la PCB: Con un área activa de solo 10,8 mm x 21,7 mm y una profundidad total del módulo de 1,5 mm, esta pantalla resuelve el desafío principal de agregar una interfaz de usuario a dispositivos del tamaño de un sello postal. Permite la indicación de estado en color, gráficos básicos y lecturas de datos donde antes solo eran posibles los LED.

• Eficiencia para microcontroladores: La interfaz SPI de 4 hilos minimiza los requisitos de recuento de pines (CS, DC, RESET, SDA, SCL), liberando GPIO críticos en microcontroladores (MCU) con recursos limitados como ARM Cortex-M0+ o ESP32. Esto simplifica el enrutamiento de la PCB y reduce la sobrecarga del firmware en comparación con las interfaces paralelas.

• Alta visibilidad en un paquete pequeño: A pesar de su tamaño, ofrece una salida brillante de 260 nits con una relación de contraste de 800:1, lo que garantiza una legibilidad clara en diversas condiciones de iluminación. El ángulo de visión de 80 grados proporciona flexibilidad en la orientación del dispositivo.

• Robusto para aplicaciones exigentes: Clasificado para un funcionamiento de -20°C a +70°C y sometido a pruebas completas de estrés ambiental (ciclos térmicos, vibración, ESD), este módulo está diseñado para soportar los rigores del uso portátil y al aire libre.

• Gestión de energía simplificada: Voltajes de suministro lógicos (IOVCC: 1,8 V/3,3 V) y analógicos (VCC: 2,8 V/3,3 V) flexibles, combinados con una sola retroiluminación LED de baja corriente, facilitan la integración en arquitecturas de sistemas de bajo consumo.

Ideal para su microdispositivo de próxima generación:

• Electrónica portátil y monitores de salud (bandas de fitness, parches inteligentes): Proporciona información esencial al usuario con un impacto mínimo en el tamaño y la energía.

• Sensores IoT industriales y herramientas de mano: Para mostrar lecturas en tiempo real, menús de configuración o códigos de estado en equipos de diagnóstico portátiles.

• Interfaces de electrónica de consumo (hogar inteligente, dispositivos de audio): Agrega comentarios premium a controles remotos compactos, rastreadores Bluetooth o controles de electrodomésticos inteligentes.

• Dispositivos médicos y de diagnóstico portátiles: Adecuado para monitores compactos donde se requiere mostrar datos numéricos vitales u ondas simples.

Saef Technology: Su socio para soluciones de pantalla miniaturizadas

1. Personalice según sus necesidades exactas: ¿Necesita una versión táctil (RTP o PCAP) para microinterfaces interactivas? ¿Requiere un conector o una orientación FPC diferentes? Nos especializamos en personalizaciones de bajo MOQ y diseños semi-personalizados para adaptar esta plataforma de 0,96 pulgadas a sus requisitos mecánicos y eléctricos específicos.

2. Diseñado para una fabricación confiable: El módulo se somete a una inspección AQL según MIL-STD-105E, lo que garantiza una calidad constante para la producción en volumen. Proporcionamos soporte de integración completo: referencias esquemáticas, bibliotecas de controladores y archivos mecánicos 2D/3D precisos.

3. Una cadena de suministro confiable para los mercados globales: Como fabricante con certificación ISO, nuestros productos están diseñados para cumplir con las normativas RoHS y REACH de la UE, lo que facilita la integración fluida en productos destinados a los mercados de América del Norte y Europa.

Garantía técnica para ingenieros

• Fiabilidad probada: Las pruebas de fiabilidad exhaustivas validan el rendimiento bajo estrés térmico, mecánico y ambiental.

• Documentación centrada en el ingeniero: Proporcionamos hojas de datos claras, secuencias de inicialización y notas de aplicación para acelerar su fase de creación de prototipos de días a horas.

• Muestra y soporte listos: Invitamos a los ingenieros de hardware embebido, diseñadores de productos y especialistas en adquisiciones a evaluar el SFTO096JY-7419AN. Póngase en contacto con nuestro equipo de ventas técnicas para solicitar muestras, discutir sus ideas de personalización u obtener una cotización específica para el proyecto. Asóciese con Saef para superar las limitaciones de tamaño sin comprometer la capacidad de visualización o la fiabilidad del proveedor.
