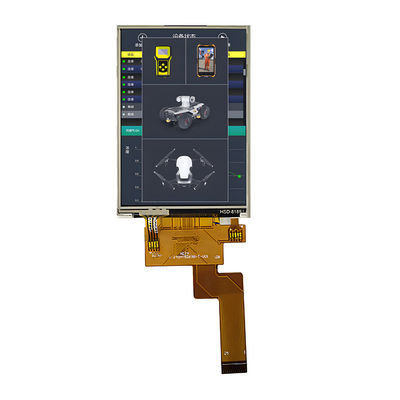

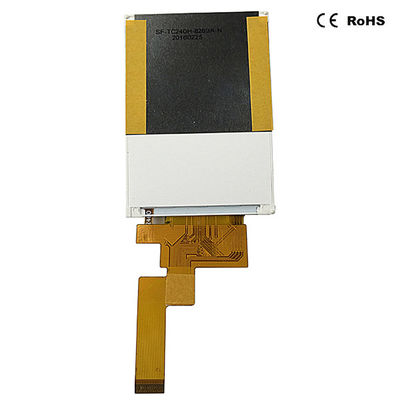

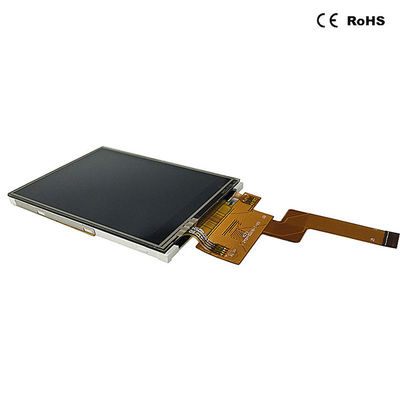

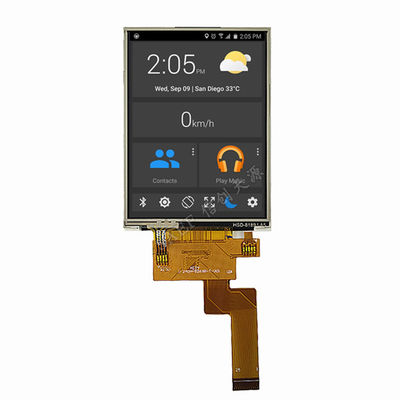

2.4 pulgadas IPS TFT módulo LCD con RTP Touch. 240x320, Interfaz MCU, grado industrial

SF-TC240H-8269B-T: Un módulo LCD IPS TFT de 2,4 pulgadas compacto y confiable optimizado para sistemas integrados y aplicaciones HMI

Diseñado por Saef Technology Limited, el SF-TC240H-8269B-T es una cámara de alta visibilidad, 2.Módulo LCD TFT de 4 pulgadas con tecnología IPS para ángulos de visión amplios y panel táctil resistivo (RTP) incorporado de 4 cablesCon su resolución de 240x320 QVGA, interfaz paralela MCU de 8 bits sencilla y un rango de funcionamiento robusto de -20°C a +70°C,Este módulo es la solución de visualización ideal para los ingenieros de EE.UU. y Europa que diseñan dispositivos médicos portátiles, terminales industriales de mano, electrodomésticos de consumo y paneles de IoT donde el espacio, el costo y la confiabilidad son primordiales.

Abordar los principales desafíos de diseño en el desarrollo de dispositivos compactos:

• Superior legibilidad desde cualquier ángulo: La tecnología del panel IPS garantiza un color y un contraste consistentes a través de un cono de visualización de 80 grados en todas las direcciones.Esto resuelve el problema común de la inversión de imagen o cambio de color cuando los operadores ven herramientas de mano o paneles fijos desde ángulos no perpendiculares.

• Integración simplificada para microcontroladores: la interfaz paralela directa de 8 bits MCU (compatible con la serie 8080) y el IC de controlador ST7789V eliminan la necesidad de convertidores de protocolo complejos.Los ingenieros pueden conectarlo directamente a una amplia gama de microcontroladores de bajo costo (ARM Cortex-M), etc.), lo que reduce significativamente el coste de la BOM y la complejidad del firmware en comparación con las pantallas basadas únicamente en SPI o MIPI.

• Entrada táctil comprobada y rentable: El panel táctil resistivo integrado de 4 cables (RTP) ofrece una entrada confiable de un solo toque con un000,000-toque de vida útil, trabaja con un lápiz o guante,y es inmune a los toques accidentales de líquidos o desechos, una opción práctica para muchos entornos industriales y médicos donde el toque capacitivo puede ser inadecuado.

• Construido para una fiabilidad a largo plazo: sometido a 120 horas de pruebas operativas de alta/baja temperatura y humedad, el módulo está diseñado para la resistencia.La luz de fondo LED ofrece brillo ajustable y buena uniformidad, garantizando un funcionamiento a largo plazo en condiciones de iluminación ambiente variadas.

• Con un contorno compacto de 60,26 mm x 42,72 mm x 3,4 mm y una conexión a través de un solo FPC, maximiza el espacio disponible para su electrónica central,una consideración crítica para el diseño de dispositivos portátiles y portátiles.

Ideal para resolver problemas de interfaz en:

• Herramientas industriales de mano y equipos de ensayo (centrado en Estados Unidos y Alemania): para registradores de datos, multimetros,y escáneres portátiles donde es esencial una visibilidad clara en condiciones de luz brillante y una entrada táctil fiable compatible con guantes.

• Dispositivos de monitoreo médico y de bienestar: adecuados para monitores de pacientes, bombas de infusión y herramientas de diagnóstico que requieren una interfaz robusta y fácil de limpiar que funcione de manera confiable en entornos clínicos.

• Controles domésticos inteligentes y electrónica de consumo: Perfecto para interfaces de termostato, teclados de panel de seguridad y pantallas de electrodomésticos donde se necesita una interfaz táctil rentable y fácil de usar.

Tecnología Saef: su socio de exhibición flexible

1. Adaptarse a sus necesidades exactas: ¿Necesita una versión sin tacto (RTP) para reducir costos? ¿O requiere una interfaz de controlador táctil diferente?Módulo de 4 pulgadas para sus requisitos específicos de proyecto, acelerando su tiempo de comercialización.

2. Diseñado para la fabricación: el módulo se somete a inspección AQL según MIL-STD-105E Nivel II, lo que garantiza una calidad constante para su línea de producción.Documentación completa, incluidos los dibujos mecánicos precisos, definiciones de pinos y ejemplos de código de inicialización se proporciona para agilizar su diseño de PCB y desarrollo de software.

3. Suministro confiable para los mercados mundiales: como fabricante certificado ISO, Saef asegura que los productos se fabriquen para cumplir con los estándares internacionales,proporcionar una cadena de suministro fiable para los OEM en América del Norte y la Unión Europea.

Aseguramiento técnico y próximos pasos

• Fundamento de calidad robusto: fabricado bajo un estricto sistema de gestión de la calidad, con pruebas de fiabilidad completas que validan el rendimiento a través de las tensiones ambientales.

• Apoyo centrado en el ingeniero: proporcionamos los datos técnicos que necesita para una integración segura. Nuestro equipo entiende los desafíos del diseño integrado y está listo para apoyar su fase de prototipo.

• Evaluar para su proyecto: invitamos a los ingenieros de sistemas integrados, diseñadores de productos y profesionales de compras para evaluar el SF-TC240H-8269B-T. Póngase en contacto con nosotros hoy para solicitar muestras,Discutir las posibilidades de personalizaciónEscoge Saef para un socio de exhibición que combine un rendimiento comprobado con la flexibilidad para adaptarse a tu visión de diseño única.

Las dimensiones mecánicas

Definición de la interfaz del pin

Límites máximos absolutos

Características de la CC

Características electroópticas de la luz de fondo

Especificaciones del panel táctil resistivo
