Datos del producto:
|
| Tamaño de la pantalla: | 1.9 pulgadas (48,26 mm de diagonal) | Resolución: | 176 (H) × 320 (V) píxeles |
|---|---|---|---|
| Tecnología: | IPS TFT (Normalmente Negro) | Interfaz: | Se aplican los siguientes requisitos: |
| IC del controlador: | ST7789P3 (Apoya 262K colores) | Brillo: | 350 cd/m2 (nits) |
| Temperatura de funcionamiento: | -20°C a +70°C (grado industrial) | Iluminación de fondo: | LED, 80mA típ. | 40.000 horas de vida útil |
| Fuente de alimentación: | Analógico 2.5V-3.3V | Lógica 1.65V-3.3V | Gamut de color NTSC:: | 55% (CIE 1931) |
| Panel táctil: | Panel táctil: opcional (estructura G+F, IC I2C, CST816D) | El cumplimiento: | Compatible con REACH y RoHS y libre de halógenos |
| Resaltar: | 1Display LCD IPS TFT de 9 pulgadas,El sistema de visualización de la pantalla de pantalla paralela ST7789P3,Pantalla TFT con una resolución de 176x320 |
||
El SFTO190JY-7267A-CT es un módulo LCD TFT IPS de 1,9 pulgadas diseñado para controles industriales, dispositivos médicos e instrumentación portátil. Con un controlador ST7789P3 y tecnología de pantalla dura IPS, ofrece amplios ángulos de visión de 178°, una relación de contraste de 900:1 y una gama de colores NTSC del 55% – lo que garantiza una visibilidad fiable en entornos extremos (-20°C a +70°C).
Admite interfaces SPI (4 hilos) y paralelas de 8 bits 8080 para una integración perfecta con ARM Cortex-M/R, Raspberry Pi Pico y otras plataformas integradas.
Los pines dedicados del controlador de retroiluminación de corriente constante (LED+/LED-) extienden la vida útil a 40.000 horas (página 8).
(2) Construcción robusta
Validado a través de almacenamiento de -30°C~80°C, protección ESD ±8kV y pruebas de caída de 60 cm (cumple con IEC 60068-2-32).
Cristal de cubierta opcionalmente reforzado químicamente (≥6H de dureza) con ≥85% de transmisión de luz (página 5).
(3) Rendimiento óptico de precisión
Área activa: 22,7 × 42,72 mm | Paso de píxeles: 0,1335 mm | Matriz de rayas verticales RGB.
Punto blanco calibrado de fábrica (CIE 1931 x=0,302/y=0,325) para precisión de color médica/industrial (página 12).
Código de inicialización pre-probado para plataformas STM32/Arduino (páginas 18-19).
Disponibles dibujos mecánicos, diagramas de sincronización e informes de pruebas ópticas (estándar BM-7).
Solución multitáctil opcional (IC CST816D a través de I²C) con laminación OCA.
◾ Cumple con las directivas RoHS (UE 2015/863), REACH SVHC y sin halógenos.
◾ El embalaje cumple con los mandatos de reciclabilidad de la UE 2025/40 (efectivo en 2026).
Dimensiones mecánicas
Información del producto
| Características | Detalles | Unidad |
| Tamaño de pantalla (diagonal) | 1,9’’ | Pulgada |
| Tipo de LCD | IPS TFT | - |
| Modo de visualización | Normalmente negro | - |
| Resolución | 170 RGB(H) x 320(V) | Píxeles |
| Dirección de visualización | TODOS | - |
| Tamaño del módulo | 25(An) x 49,33(Al) x 2,11(T) | mm |
| Área activa | 22,7(An) x 42,72(Al) | mm |
| Tamaño de píxel | 0,1335(An) x 0,1335(Al) | mm |
| Disposición de color | Franja vertical RGB | - |
| Interfaz | SPI/Paralelo | - |
| Colores de pantalla | 262K | - |
| IC del controlador | ST7789P3 | - |
| Con o sin panel táctil | Sin | - |
| Temperatura de funcionamiento | -20℃~70℃ | ℃ |
| Temperatura de almacenamiento | -30℃~80℃ | ℃ |
| Brillo de la superficie | 350 | cd/m2 |
Especificación CTP
| Categoría | Parámetro | Especificación |
|
General |
Estructura | Cristal de cubierta + Película de sensor ITO (G+F) |
| Dimensión del contorno | 31,0 (Al) x 55,33 (V) x 3,64 (T) mm | |
| Refuerzo de la lente de cubierta | Reforzado químicamente | |
| Dureza de la superficie de la lente de cubierta | ≥6H (Dureza del lápiz) | |
| Tasa de transmisión de luz | ≥85% | |
| Temperatura de funcionamiento | -20℃ ~ +70℃, ≤90% HR | |
| Temperatura de almacenamiento | -30℃ ~ +80℃, ≤90% HR | |
|
Eléctrico |
Interfaz | I2C |
| IC táctil | CST816D | |
| Tensión de alimentación (VDD) | 2,8 V ~ 3,3 V | |
| Resistencia del host (SDA/SCL) | Configurable en la placa principal | |
| Punto táctil | Tacto único, multitáctil opcional | |
| Ambiental | Condiciones de funcionamiento | Personalizable |
|
Superficie Propiedades |
Tinta superficial | Tipo transparente |
| Tratamiento de la superficie | Personalizable | |
| Laminación LCD-TP | AIR, unión OCA opcional | |
| Cumplimiento | Estándares de materiales | Cumple con RoHS y sin halógenos |
Clasificaciones máximas absolutas
| Artículo | Símbolo | Mín. | Máx. | Unidad |
| Tensión de alimentación lógica | IOVCC | -0,3 | 4,0 | V |
| Tensión de alimentación analógica | VCC | -0,3 | 4,6 | V |
| Temperatura de funcionamiento | Top | -20 | 70 | ℃ |
| Temperatura de almacenamiento | Tst | -30 | 80 | ℃ |
Características de CC
| Artículo | Símbolo | Mín. | Típ. | Máx. | Unidad |
| Tensión de alimentación analógica | VCC | 2,5 | 2,75 | 3,3 | V |
| Tensión de alimentación lógica | IOVCC | 1,65 | 1,8 | 3,3 | V |
| Tensión alta de entrada | VIN | 0,7*IOVCC | - | IOVCC | V |
| Tensión baja de entrada | VIL | GND | - | 0,3*IOVCC | V |
| Tensión alta de salida | VOH | 0,8*IOVCC | - | IOVCC | V |
| Tensión baja de salida | VOL | GND | - | 0,2*IOVCC | V |
| Corriente de entrada | IIN | - | 20 | - | mA |
Característica de retroiluminación
| Artículo | Símbolo | Mín. | Típ. | Máx. | Unidad |
| Tensión directa | VF | - | 3,2 | - | V |
| Corriente directa | IF | - | 80 | - | mA |
| Disipación de potencia | Pd | - | 256 | - | mW |
| Vida útil del LED (25 ºC) | - | 30000 | 40000 | - | Hrs |
Definiciones de pines
| Pin.No | Símbolo | Descripción | |||||||||
| 1 | GND | Tierra | |||||||||
| 2 | VCC | Fuente de alimentación para analógico | |||||||||
| 3 | IM2 |
|
|||||||||
| 4 | IM1 | ||||||||||
| 5 | RESET | Pin de reinicio de LCM | |||||||||
| 6 | CS | Pin de selección de chip (“Bajo” habilitado) | |||||||||
| 7 | DC/SCL | Pin de reloj serie. | |||||||||
| 8 | WR/RS | Pin de selección de registro. | |||||||||
| 9 | RD | Habilitar lectura en la interfaz paralela MCU 8080. | |||||||||
| 10 | SDA | Pin de entrada/salida de la interfaz SPI | |||||||||
| 11-18 | DB0-DB7 | Bus de datos de la interfaz paralela MCU. | |||||||||
| 19 | SDO | Pin de salida de la interfaz SPI. | |||||||||
| 20 | LED+ | Ánodo retroiluminado | |||||||||
| 21-24 | LED- | Cátodo retroiluminado | |||||||||
| 25 | GND | Tierra | |||||||||
| 26-29 | NC | NC | |||||||||
| 30 | GND | Tierra |

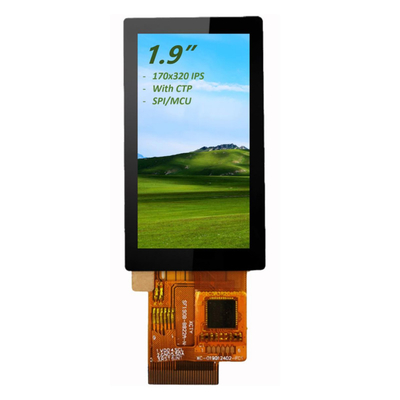

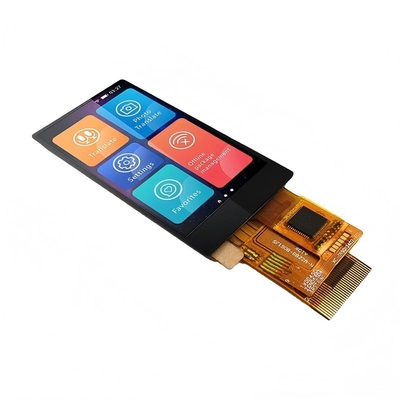

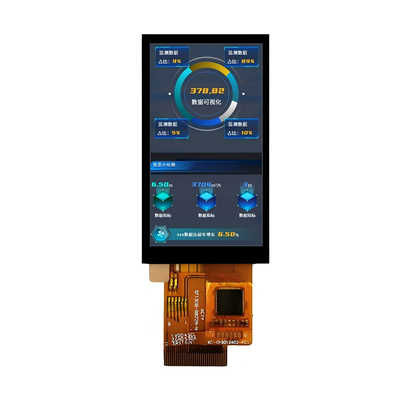

Imagen del producto
![]()
![]()
