Datos del producto:
|
Número de modelo: | Se aplicará el método de ensayo. | Tamaño de la pantalla: | 21.5 pulgadas diagonal |
---|---|---|---|
Resolución: | 1920×1080 píxeles (RGB) | Brillo: | 500 cd/m2 |
Temperatura de funcionamiento.: | -30 °C a +80 °C | Relación de contraste: | 10001 (tipo) |
Interfaz: | Se aplicará el sistema de control de velocidad (LVDS) de doble canal (2 píxeles/reloj) | Iluminación de fondo: | 50,000 horas |
Consumo de energía: | 20,96W (LCD: 3,5W + Retroiluminación: 17,46W) | El cumplimiento: | Conforme con las normas REACH y RoHS |
Resaltar: | 500 cd/m2 LCD TFT para uso industrial,21LCD TFT industrial de 5 pulgadas,LCD TFT de amplio rango de temperatura |
LCD FHD TFT de 21,5 pulgadas de ultra resistencia para entornos críticos
El SFTO2150RX-7320AN ofrece una fiabilidad de grado militar para sistemas industriales que exigen un rendimiento visual sin compromisos.Esta pantalla legible a la luz del sol sobresale en el diagnóstico médico, controles aeroespaciales y operaciones en alta mar.
Diseñados para condiciones extremas
Confiabilidad certificada (según las normas de la CEI):
240 horas @ 85°C/85%RH Operación
Choque térmico de 100 ciclos (-30°C-60°C)
Protección ESD: ± 15 kV (aire), ± 8 kV (contacto)
Imágenes médicas: monitores quirúrgicos, consolas de resonancia magnética
Aviónica: pantallas de cabina, sistemas de control de vuelo
Marina: puentes de navegación, paneles de la sala de máquinas
Industria 4.0: HMI para CNC, robótica y SCADA
Las directivas de la UE: ROHS 2011/65/UE, REACH SVHC, EN 55032 EMC
Certificaciones de seguridad: UL 60601-1 (médico), DNV-GL (marino)
Garantización: 1 año de sustitución funcional
HSF: Construcción libre de halógenos
Solicitar personalización
ContactoLas autoridades de seguridad de los Estados miembros deberán:para versiones selladas IP65, opciones de toque capacitivo o diseños de bisel personalizados.
Especificaciones
Las partidas | Especificación | Unidad |
Tamaño de pantalla activo | 21.5 | pulgadas |
Número de píxeles | 1920 x 1080 | Píxeles |
Área de visualización | 476.64 (H) x 268.11 ((V) | En el caso de los |
Abertura del bisel | 479.84 ((H) x 271.3 ((V) | En el caso de los |
Dimensión de contorno | 495.6 ((H) x 292.4 ((V) x 10.35 ((D) | En el caso de los |
Luminancia, Blanco | 500 (centro 1 punto, tipo) | cd/m2 |
Voltado de entrada de la fuente de alimentación | 12 (tipo) | V. |
Voltado de la fuente de alimentación | 5.0 (tipo) | V. |
Consumo de energía | Total = 20,96 (tipo de trabajo) | No |
Relación de contraste | 1000:1 | - ¿Qué quieres decir? |
Tiempo de respuesta | 14 (tipo) (G a G) | ms |
Temperatura del color | DTD | - ¿ Qué? |
Peso | DTD (tipo) | En kilos |
Temperatura de funcionamiento | -30 ~ 80 | °C |
Temperatura de almacenamiento | -30 ~ 85 | °C |
Características ópticas
Parámetro | El símbolo | Condición | - ¿Qué es eso? | Es el tipo. | - ¿Qué quieres decir? | Unidad | ||
Ángulo de visión el rango |
En el plano horizontal |
Θ3 |
En el caso de las entidades financieras |
85 | 89 | - | - ¿Qué quieres decir? | |
Θ9 | 85 | 89 | - | - ¿Qué quieres decir? | ||||
Válvulas de acoplamiento |
Θ12 | 85 | 89 | - | - ¿Qué quieres decir? | |||
Θ6 | 85 | 89 | - | - ¿Qué quieres decir? | ||||
Proporción de contraste de luminancia | El CR |
Θ = 0. (En el centro) Es normal. Visión Ángulo |
450 | 500 | ||||
Transmisión celular | Tr | - | 3.55 | - | % | |||
Uniformidad de la luminancia blanca | ΔY | 75 | 80 | - | % | |||
Reproducción de color |
Blanco |
En el caso de los | 0.283 | 0.313 | 0.343 | - | ||
- ¿ Qué? | 0.299 | 0.329 | 0.359 | - | ||||
El rojo |
Rx | 0.607 | 0.637 | 0.667 | - | |||
- ¿ Qué? | 0.320 | 0.350 | 0.380 | - | ||||
El verde |
Gx | 0.266 | 0.296 | 0.326 | - | |||
En general | 0.590 | 0.620 | 0.650 | - | ||||
El azul |
Bx | 0.120 | 0.150 | 0.180 | - | |||
Por el | 0.02 | 0.05 | 0.08 | - | ||||
Respuesta El tiempo |
GTA | Tg | 14 | 25 | ms | |||
Habla en cruz | TC |
- |
- |
2.0 | % |
Características de la luz de fondo
Parámetro | El símbolo | Valor | Unidad | ||
- ¿Qué es eso? | Es el tipo. | - ¿Qué quieres decir? | |||
Voltado de entrada de la barra de luz LED por pin de entrada | Número de VPIN | 46.5 | 48.5 | 51.5 | V. |
Corriente total de entrada de la barra de luz LED | Número IPIN | - - - | 360 | - ¿Qué es? | |
Tiempo de vida del LED | LLED | 40000 | 50000 | - - - | Las horas |
Consumo de energía | PBL | 17.46 | No |
Las dimensiones externas
Definición del pin de interfaz
Pen No | El símbolo | Función |
1 | RXO0- | Los datos de transmisión negativos de los píxeles 0 (ODD) |
2 | RXO0+ | Los datos positivos de transmisión de los píxeles 0 (ODD) |
3 | RXO1- | Datos negativos de transmisión del píxel 1 (ODD) |
4 | RXO1+ | Datos positivos de transmisión del píxel 1 (ODD) |
5 | RXO2- | Datos negativos de transmisión del píxel 2 (ODD) |
6 | RXO2+ | Datos positivos de transmisión del píxel 2 (ODD) |
7 | El GND | El poder de tierra |
8 | El RXOC- | Reloj de transmisión negativo (ODD) |
9 | RXOC+ | Reloj de transmisión positivo (ODD) |
10 | RXO3- | Datos negativos de transmisión del píxel 3 (ODD) |
11 | RXO3+ | Datos positivos de transmisión del píxel 3 (ODD) |
12 | RXE0- | Los datos negativos de transmisión de píxeles 0 (EVEN) |
13 | RXE0+ | Los datos positivos de transmisión de los píxeles 0 (EVEN) |
14 | El GND | El poder de tierra |
15 | RXE1- | Datos negativos de transmisión del píxel 1 (EVEN) |
16 | RXE1+ | Datos positivos de transmisión del píxel 1 (EVEN) |
17 | El GND | El poder de tierra |
18 | RXE2- | Datos negativos de transmisión del píxel 2 (EVEN) |
19 | RXE2+ | Datos positivos de transmisión del píxel 2 (EVEN) |
20 | RXEC- | Reloj de transmisión negativo (EVEN) |
21 | RXEC+ | Reloj de transmisión positivo (EVEN) |
22 | RXE3- | Datos negativos de transmisión del píxel 3 (EVEN) |
23 | RXE3+ | Datos positivos de transmisión del píxel 3 (EVEN) |
24 | El GND | El poder de tierra |
25 | No incluido | No hay conexión, este pin debería estar abierto. |
26 | No incluido | No hay conexión, este pin debería estar abierto. |
27 | No incluido | No hay conexión |
28 | VDD |
Fuente de alimentación: +5V |
29 | VDD | |
30 | VDD |

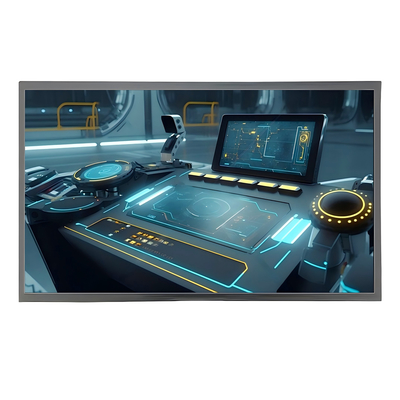

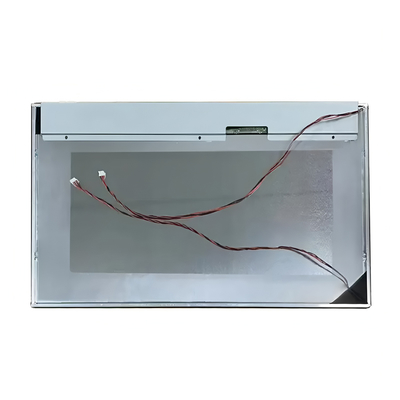

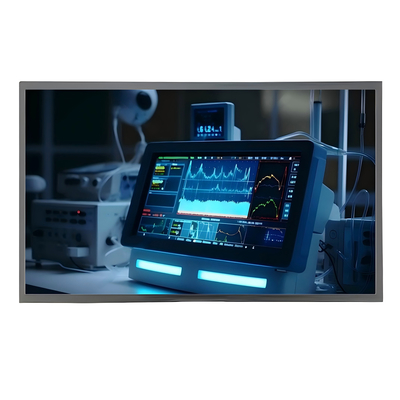

Imagen del producto
