Datos del producto:
|
Número de modelo: | Se aplicará el método de clasificación de los productos. | Tamaño de la pantalla: | 5.6 pulgadas diagonal |
---|---|---|---|
Resolución: | 640×480 Píxeles (Banda RGB) | Brillo: | 250 cd/m2 |
Temperatura de funcionamiento.: | -20°C a +70°C | Tecnología: | TN TFT, Transmisivo |
Interfaz: | RGB digital de 24 bits | Iluminación de fondo: | 15 LEDs, |
Dirección de visión: | Las doce es óptima. | Funcionamiento óptico: | 51.2% NTSC |
Fuente de alimentación: | Lógica de 3.3V + Control de doble voltaje | El cumplimiento: | Conforme con las normas REACH y RoHS |
Resaltar: | Módulo de visualización LCD TFT,Display industrial de 640x480,5Display LCD TFT de 0 |
LCD TFT de alto rendimiento de 5,6" para aplicaciones industriales
El SFTO560SH-7316AN ofrece una fiabilidad robusta para sistemas de misión crítica.
Ventajas técnicas clave
✅ Mejor visibilidad
Resolución de 640x480 con polarizador antirreflejo
250 cd/m2 de alto brillo para la legibilidad de la luz solar
5001:1 relación de contraste con una visión óptima a las 12 horas
✅ Durabilidad industrial
Funciona a temperaturas extremas (-20°C ~ +70°C)
Resiste un choque mecánico de 100G (6 ms de duración)
Protección contra el polvo IP50 mediante construcción sellada
✅ Diseñado para la estabilidad
Interfaz RGB de 24 bits con modos de sincronización DE/HV
Sistema de accionamiento de doble voltaje (VGH:15V, VGL:-12V)
Control de dirección del escaneo (L/R, U/D pines) para el montaje flexible
Confiabilidad certificada
Pasa rigurosas pruebas ambientales según las normas internacionales:
96 horas de alta temperatura (70°C) y humedad (50°C/90% RH)
Choque térmico de 20 ciclos (-30°C 80°C)
Protección ESD: ±8kV (aire), ±4kV (contacto)
Cumplimiento global
Conforme con el Reglamento (CE) n.o 1907/2006 del Parlamento Europeo y del Consejo
El embalaje cumple las directivas 94/62/CE
Compatibles con soldadores libres de Pb (Sn96.3-Ag3.3-Cu0.4)
Aplicaciones
Automatización industrial: paneles HMI, interfaces PLC
Dispositivos médicos: monitores de pacientes, dispositivos de diagnóstico portátiles
Sistemas de transporte: pantallas de control de trenes, aviónica
Equipo de ensayo: instrumentos de medición de campo, escáneres portátiles
Solicitar personalización
ContactoLas autoridades de seguridad de los Estados miembros deberán:para versiones selladas IP65, opciones de toque capacitivo o diseños de bisel personalizados.
Especificaciones
Características | Detalles |
Tamaño de la pantalla (diagonal) | 5.6 |
Tipo de pantalla LCD | TN TFT |
Modo de muestra | Transmisor / Normalmente blanco |
Resolución | 640 RGB x 480 |
Ver Dirección | - ¿Qué es eso? |
Dirección de inversión de la escala gris | Las 6 de la mañana |
Esquema del módulo | 126.5 ((H) x 100 ((V) x 5.7 ((T) (Nota 1) |
Área activa | 112.896 ((H) x84.672 ((V) |
Tamaño de los píxeles | 58.8 por 3 x 176.4 |
Disposición de los píxeles | RGB |
Tratamiento de la superficie del polarizador | No reflejantes |
IC del controlador | El número de unidades de producción es el siguiente: |
Muestra los colores | 16.7M |
Interfaz | Interfaz RGB de 24 bits |
Con o sin panel táctil | Sin |
Temperatura de funcionamiento | -20 años.¿Qué quieres decir?70 |
Temperatura de almacenamiento | - 30 años.¿Qué quieres decir?80 |
Peso | 100 |
Características ópticas
Punto de trabajo | El símbolo | Condición | Especificación | Unidad | |||
- ¿Qué es eso? | Es el tipo. | - ¿Qué quieres decir? | |||||
Luz encendida TFT ((Si = 20mA/LED) |
- ¿ Por qué? |
Por lo general el ángulo de visión θX = φY =0o |
200 |
250 |
- |
cd/m2 |
|
Relación de contraste (véase 6.3) | El CR | 600 | 1000 | - | |||
Tiempo de respuesta (véase el punto 6.2) |
TR+TF |
- |
25 | 50 |
ms |
||
Blanco | XW | 0.25 | 0.30 | 0.35 | |||
YW. | 0.26 | 0.31 | 0.36 | ||||
Ángulo de visión (véase el punto 6.4) |
En el plano horizontal | θX+ |
Centro CR≥10 |
60 | 70 | - |
- ¿Qué quieres decir? |
θX- | 60 | 70 | - | ||||
Válvulas de acoplamiento | φY+ | 40 | 50 | - | |||
φY- | 60 | 70 | - | ||||
NTSC Ratio (Gamut) | - | 51.2 | - | % |
Características de la luz de fondo
Punto de trabajo | El símbolo | Condición | - ¿Qué es eso? | Es el tipo. | - ¿Qué quieres decir? | Unidad |
Tensión de la luz de fondo | VLED | El valor de las emisiones de CO2 de las luces LED se calculará en función de la temperatura de las luces LED. | - | 9.3 | - | V. |
Corriente de luz de fondo | - ¿Cuál es el problema? | La temperatura de la luz LED es la temperatura máxima de la luz LED. | - | 100 | - | - ¿Qué es? |
Disipación de energía | PD | - | 930 | - | MW | |
Uniformidad | En promedio | 75 | 80 | - | % | |
Vida útil del LED ((25°C) | - | 20000 | 30000 | - | Las horas | |
Método de conducción | Corriente constante | |||||
Configuración de los LED | 15 LEDs blancos ((3 LEDs en una cadena y 5 grupos en paralelo) |
Las dimensiones externas
Definición del pin de interfaz
El número de pin. | El símbolo | En el caso de las empresas | Función |
1 | VLED+ | P | Potencia para el ánodo de retroiluminación LED |
2 | VLED+ | P | Potencia para el ánodo de retroiluminación LED |
3 | VLED- | P | Potencia para el cátodo de retroiluminación LED |
4 | VLED- | P | Potencia para el cátodo de retroiluminación LED |
5 | El GND | P | Terreno de potencia |
6 | VCOM (Comunidad de Control de Vuelos) | Yo... | Entrada de VCOM |
7 | CCC de riesgo | P | Fuente de alimentación para circuitos digitales |
8 | Modo de trabajo | Yo... | Control del modo DE o HV |
9 | DE | Yo... | Habilitar datos |
10 | V.S. | Yo... | Entrada de la señal Vsync |
11 | HC | Yo... | Entrada de la señal Hsync |
12 | B7 | Yo... | Entrada de datos en azul (MSB) |
13 | B6 | Yo... | Entrada de datos en azul |
14 | B5 | Yo... | Entrada de datos en azul |
15 | B4 | Yo... | Entrada de datos en azul |
16 | B3 | Yo... | Entrada de datos en azul |
17 | B2 | Yo... | Entrada de datos en azul |
18 | B1 | Yo... | Entrada de datos en azul |
19 | B0 | Yo... | Entrada de datos azul (LSB) |
20 | El G7 | Yo... | Entrada de datos en verde (MSB) |
21 | El G6 | Yo... | Entrada de datos en verde |
22 | G5 | Yo... | Entrada de datos en verde |
23 | G4 | Yo... | Entrada de datos en verde |
24 | G3 | Yo... | Entrada de datos en verde |
25 | G2 | Yo... | Entrada de datos en verde |
26 | G1 | Yo... | Entrada de datos en verde |
27 | G0 | Yo... | Entrada de datos en verde (LSB) |
28 | R7 y R7 | Yo... | Entrada de datos en rojo (MSB) |
29 | R6 | Yo... | Entrada de datos en rojo |
30 | R1 y R2 | Yo... | Entrada de datos en rojo |
31 | R4 y R4 | Yo... | Entrada de datos en rojo |
32 | R3 | Yo... | Entrada de datos en rojo |
33 | R2 | Yo... | Entrada de datos en rojo |
34 | R1 | Yo... | Entrada de datos en rojo |
35 | R0 | Yo... | Entrada de datos en rojo (LSB) |
36 | El GND | P | Terreno de potencia |
37 | DCLK | Yo... | Reloj de muestra |
38 | El GND | P | Terreno de potencia |
39 | El número de personas | Yo... | Seleccione la dirección de escaneo de izquierda a derecha |
40 | U/D | Yo... | Seleccione la dirección de escaneo hacia arriba o hacia abajo |
41 | VGH | Yo... | Potencia positiva para el controlador de exploración |
42 | VGL | Yo... | Potencia negativa para el controlador de escaneo |
43 | AVDD | P | Fuente de alimentación para circuitos analógicos |
44 | Reinicio | Yo... | Reinicio |
45 | Político | ¿ Qué? | Selección de polaridad para la señal de control de inversión de línea |
46 | VCOM (Comunidad de Control de Vuelos) | Yo... | Entrada de VCOM |
47 | No incluido | - | No hay conector |
48 | No incluido | - | No hay conector |
49 | No incluido | - | No hay conector |
50 | No incluido | - | No hay conector |

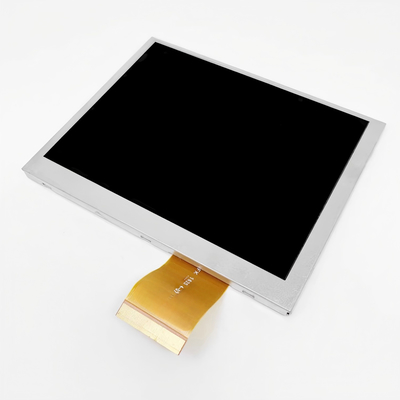

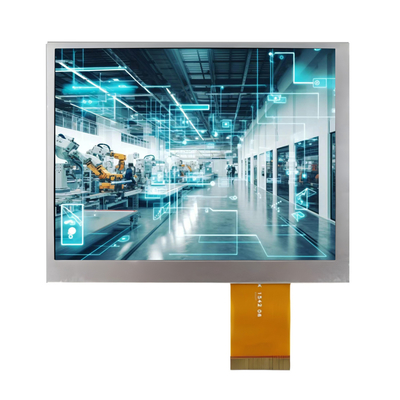

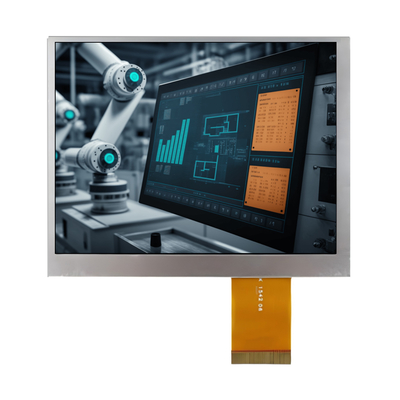

Imagen del producto
