Datos del producto:
|
| Producto: | 2Display TFT de 2 pulgadas | Resolución: | 200x480 puntos |
|---|---|---|---|
| pantalla táctil: | Sin | Dirección de visión: | IPS Todos los ángulos de visión |
| Interfaz: | Impuestos mínimos | Número del pin: | 20 PERNOS |
| Conexión: | ZIF | Luminancia superficial: | 500 Cd/m2 |
| IC del controlador: | ST7797 | Temperatura de funcionamiento: | -20 °C a +70 °C |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display LCD TFT de 500 nits,2Display LCD TFT de 2 pulgadas,Display LCD TFT de 200x480 |
||
Especificaciones generales
| Punto de trabajo | Contenido | Unidad |
| Tipo de pantalla LCD | 16Las medidas de seguridad se aplicarán a los dispositivos de seguridad. | / |
| Duración diagonal | 2.2 | pulgadas |
| Dirección de visualización recomendada | Es gratis. | - ¿Qué es eso? |
| Disposición de puntos | 200 (RGB) * 480 | Punto |
| Tamaño del módulo (W*H*T) | 23.72*57.79*2.0+/-0.1 | En el caso de los |
| Área de observación (W*H) |
- ¿Qué quieres decir? |
En el caso de los |
| Área activa (W*H) | 21.72 por 52.42 | En el caso de los |
| Tamaño de los píxeles (W*H) | 0.1086 por 0.1092 | En el caso de los |
| Tipo de luz de fondo | LED (de 4*LED blanco) | / |
| IC de la unidad | Sección 7 | / |
| Tipo de interfaz | Interfaz MIPI | / |
Dibujo mecánico
Definición del pin de interfaz
|
El número de pin. |
El símbolo |
En el caso de las empresas |
Descripción |
| 1 | El GND | P | En el suelo |
| 2 | TP_VDD | P | CTP Fuente de alimentación analógica |
| 3 | TP_SCL | Yo... | Reloj en serie I2C |
| 4 | TP_SDA | Yo... | Datos de serie I2C |
| 5 | TP_RST | Yo... | CTP RESET ACTIVO terminal L |
| 6 | TP_INT | ¿ Qué? | Interrupción externa INT al anfitrión, se activa bajo cuando el dedo toca la pantalla |
| 7 | No incluido | - | - |
| 8 | El GND | P | En el suelo |
| 9 | MIPI-D1N | Yo... | Las señales de datos diferenciales de la interfaz MIPI |
| 10 | MIPI-D1P | Yo... | Las señales de datos diferenciales de la interfaz MIPI |
| 11 | El GND | P | En el suelo |
| 12 | MIPI-CN | Yo... | Las señales de reloj diferencial de la interfaz MIPI |
| 13 | MIPI-CP | Yo... | Las señales de reloj diferencial de la interfaz MIPI |
| 14 | El GND | P | En el suelo |
| 15 | VCI | P | Fuente de alimentación para el Análogo interno |
| 16 | CICV | P | Suministro de energía para la entrada/salida interna. |
| 17 | Reinicio | Yo... | Pín de señal de reinicio |
| 18 | El GND | P | En el suelo |
| 19 | LEDK | P | Fuente de alimentación Entrada de cátodo para retroiluminación |
| 20 | El LEDA | P | Fuente de alimentación Entrada de ánodo para retroiluminación |
Calificaciones máximas absolutas
| Parámetro |
El símbolo |
- ¿ Qué? |
- ¿ Qué es? |
Unidad |
| Temperatura de funcionamiento | En la parte superior | -20 años. | 70 | °C |
| Temperatura de almacenamiento | Tst | - 30 años. | 80 | °C |
| Humedad | RH | / | 90% (máximo 60.C) | RH |
| Voltagem de potencia | VCI | - No hay nada.3 | 4.6 | V. |
Características de la CC
| Parámetro |
El símbolo |
- ¿ Qué? |
Tipo de producto |
- ¿ Qué es? |
Unidad |
| Tensión de alimentación para la lógica | VCI | 2.65 | 2.8 | 3.3 | V. |
| Fuente de alimentación de entrada y salida | CICV | 1.65 | 1.8 | 3.3 | V. |
| Corriente de entrada | No lo sé. |
- |
DTD | DTD | - ¿Qué es? |
| Voltado de entrada ∆H ∆nivel | VIH | 0.7*IOVCC |
- |
CICV | V. |
| Voltado de entrada ∆L ∆nivel | VIL | 0 |
- |
0.3*IOVCC | V. |
| Voltado de salida ∆H ∆nivel | VOH | 0.8*IOVCC |
- |
CICV | V. |
| Voltado de salida L nivel | VOL | 0 |
- |
0.2*IOVCC | V. |
Características de la luz de fondo
| Punto de trabajo |
El símbolo |
- ¿ Qué? |
Tipo de producto |
- ¿ Qué es? |
Unidad |
Condición |
| Válvula de carga | Vf | 2.9 | 3.1 | 3.3 | V. | Si= 80 mA |
| BL Luminancia | - ¿ Por qué? | - | - | - | cd/m2 | |
| Uniformidad de la luz de fondo | No menos del 80% | |||||
| Número de LED LED |
- |
4 | Pieza | |||
| Modo de conexión | S/P/M | En paralelo |
- |
|||
Características ópticas
| Punto de trabajo |
El símbolo |
Condición |
- ¿ Qué? |
Tipo de producto |
- ¿ Qué es? |
Unidad |
|
|
Luminancia de la superficie de la LCM |
- ¿ Por qué? | - ¿Qué quieres decir? | 470 | 570 | - ¿Qué quieres decir? | cd/m2 | |
| Relación de contraste | El CR | - ¿Qué quieres decir? | 900 | 1000 | - ¿Qué quieres decir? | - ¿Qué quieres decir? | |
| Tiempo de respuesta | Tr+Tf | - ¿Qué quieres decir? | - ¿Qué quieres decir? | 35 | 40 | Msec | |
| Gamma de colores | S(%) | - ¿Qué quieres decir? | - ¿Qué quieres decir? | - ¿Qué quieres decir? | % | ||
|
Ángulo de visión |
Ver + Hor |
Las demás: |
- ¿Qué quieres decir? | 160 | - ¿Qué quieres decir? |
el |
|

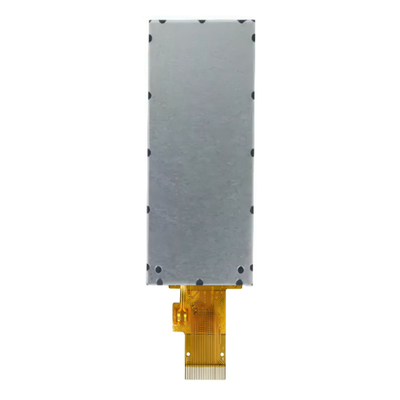

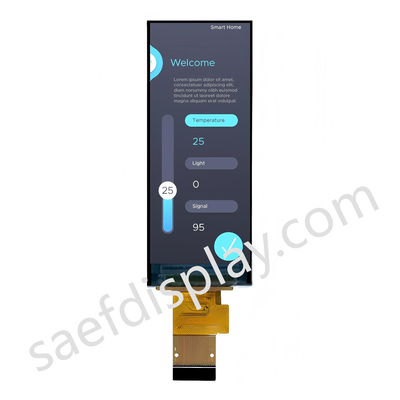

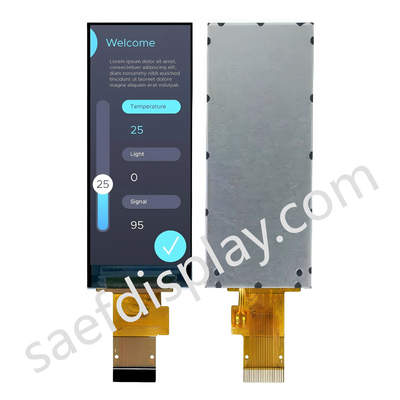

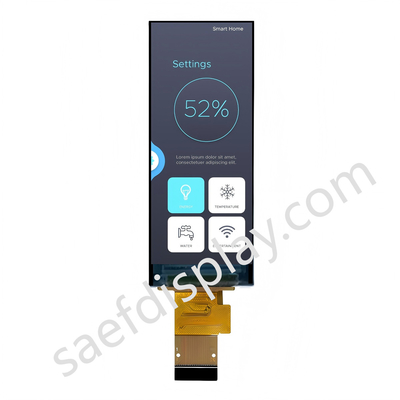

Imagen del producto
