Datos del producto:
|
| Producto: | 5Display LCD TFT de 0,7 pulgadas | pantalla táctil: | Sin |
|---|---|---|---|
| Resolución: | 640X480 | Dirección de visión: | Ángulos de visión completos del IPS |
| IC del controlador: | JD9168S | Número del pin: | 40 pines |
| Conexión: | Tipo de conector | Luminancia superficial: | 500 cd/m2 (nits) |
| Interfaz: | RGB | Duración del LED: | 40,000 horas |
| Resaltar: | Exhibición de TFT LCD del interfaz del RGB,Display LCD TFT con resolución de 640x480,Aplicaciones industriales Display LCD TFT |
||
Sobre este artículo SFTO570DX-7263AN
Mejore sus proyectos industriales con la pantalla LCD TFT de 5,7 pulgadas, diseñada para un rendimiento óptimo y versatilidad.lo que lo hace ideal para diversas aplicaciones industriales que requieren una salida visual clara y confiable.
Características clave:
Display de alta calidad:La tecnología TFT de 5,7 pulgadas proporciona colores vibrantes e imágenes nítidas, lo que garantiza una excelente visibilidad en diversas condiciones de iluminación.ofrece imágenes detalladas para una representación precisa de los datos.
Interfaz RGB:La pantalla está equipada con una interfaz RGB, lo que facilita una fácil integración con varios sistemas de control industrial.Las opciones de conectividad estándar hacen que sea una brisa para interactuar con microcontroladores y otros dispositivos.
Aplicaciones versátiles:Esta pantalla TFT LCD es perfecta para una amplia gama de aplicaciones industriales, incluyendo fabricación, automatización, sistemas de control, y más.monitoreo de equipos, y exhibiciones interactivas.
Diseño duradero:Construido para soportar las demandas de los entornos industriales, el módulo de visualización ofrece fiabilidad y longevidad, lo que lo convierte en una excelente opción para diversos entornos, desde fábricas hasta laboratorios de investigación.
Es fácil de usar:Con instrucciones fáciles de seguir y soporte para protocolos de visualización estándar, este módulo LCD permite una integración fluida en sus proyectos actuales, minimizando el tiempo y el esfuerzo de configuración.
Tamaño compacto:Su factor de forma compacto permite instalaciones de espacio eficiente, por lo que es ideal para instalaciones estrechas donde los bienes raíces son de alta calidad.
¿Por qué elegir esta exhibición?
La pantalla LCD TFT de 5,7 pulgadas con resolución 640x480 e interfaz RGB es una solución robusta para aplicaciones industriales que requieren claridad, durabilidad y facilidad de integración.Actualice sus proyectos con este módulo de visualización de alto rendimiento que ayuda a mejorar la interacción del usuario y asegura una presentación de datos confiable.
Pide ahora para añadir este componente esencial a tu kit de herramientas industriales!
Especificación del producto
| Punto de trabajo | Especificación | Unidad |
| Tipo de pantalla LCD | TFT (también conocido como TFT) | - |
| Color de visualización | 16.7M | - |
| Dirección de visión | IPS, todas las vistas | El reloj |
| Temperatura de funcionamiento | -30 ~ +80 | °C |
| Temperatura de almacenamiento | -30 ~ +80 | °C |
| Tamaño del módulo | Consulte el dibujo de contorno | En el caso de los |
| Área activa ((W × H) | 115.20X86. ¿Qué quieres decir?40 | En el caso de los |
| Número de puntos | 640 x 480 | Puntos |
| Controlador LCM | JD9168S | - |
| Voltado de la fuente de alimentación | 3.3 | V. |
| Iluminación de fondo | Los LED 3S7P (blancos) | Pcs. |
| Interfaz | Interfaz RGB | - |
Las dimensiones externas
Calificaciones máximas absolutas
| Punto de trabajo | El símbolo | - ¿Qué es eso? | - ¿Qué quieres decir? | Unidad |
| Voltado de alimentación Voltado | CCC de riesgo | - No hay nada.3 | 3.3 | V. |
| Tensión de suministro de luz de fondo | VLED | - No hay nada.3 | 6.0 | V. |
| Temperatura de funcionamiento | En la parte superior | - 30 años. | 80 | °C |
| Temperatura de almacenamiento | Tst | - 30 años. | 80 | °C |
Características de la luz de fondo
| Punto de trabajo | El símbolo | Valor típico | |
| Tensión de alimentación | VLED | 5 V | |
| Corriente de suministro | El | 300 - mA | |
| Consumo de energía | PL | 1.5 - W | |
| Frecuencia de control del PWM | El FPDIM | 50 KHz | |
| Luz de fondo encendida y apagada | En alto. |
VEN |
1.4 VLED V |
| Bajo | 0 - 0,4 V | ||
| Nivel de control del PWM | En alto. |
VPDIM |
1.5 V |
| Bajo | 0 - 0,4 V | ||
| Uniformidad | ΔBp | El 80% | |
| Tiempo de vida | tiempo | 40K horas | |
Definición del pin de interfaz
| El número de pin. | El símbolo | En el caso de las empresas | Definición |
| 1 | U/D | Yo... | Dirección de exploración hacia arriba/abajo en el módulo del panel. |
| 2 | No incluido | - | No hay conexión. |
| 3 | El HSYNC | Yo... | Entrada de sincronización horizontal en la interfaz RGB. |
| 4 a 6 | VLED | P | Fuente de alimentación para el conductor LED. |
| 7 | CCC de riesgo | P | Fuente de alimentación para TFT. |
| 8 | VSYNC | Yo... | Entrada de sincronización vertical en la interfaz RGB. |
| 9 | DE | Yo... | Habilitar la entrada de datos en la interfaz RGB. |
| 10 | El número de | Yo... | No hay conexión. |
| 11 | YU | Yo... | No hay conexión. |
| 12 | Junta de Directores | Yo... | Pin de entrada de la señal PWM. |
| 13 y 15 | B5-B3 | Yo... | Bus de datos azul. |
| 16 | VSS | P | En el suelo. |
| 17 y 19 | B2-B0 | Yo... | Bus de datos azul. |
| 20 | VSS | P | En el suelo. |
| 21 a 23 | G5-G3 | Yo... | Bus de datos verde. |
| 24 | VSS | P | En el suelo. |
| 25 a 27 | G2-G0 | Yo... | Bus de datos verde. |
| 28 | VSS | P | En el suelo. |
| 29 a 31 | Se aplicará el método de cálculo siguiente: | Yo... | Bus de datos rojo. |
| 32 | VSS | P | En el suelo. |
| 33 a 35 años | R2-R0 | Yo... | Bus de datos rojo. |
| 36 | XR | Yo... | No hay conexión. |
| 37 | YD | Yo... | No hay conexión. |
| 38 | DCLK | Yo... | Entrada de reloj de píxeles en la interfaz RGB. |
| 39 | VSS | P | En el suelo. |
| 40 | El número de personas | Yo... | Dirección de escaneo izquierda/derecha en el módulo del panel. |

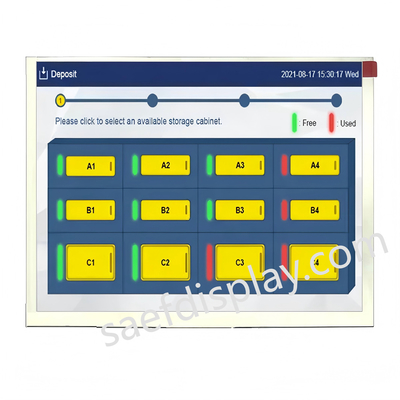

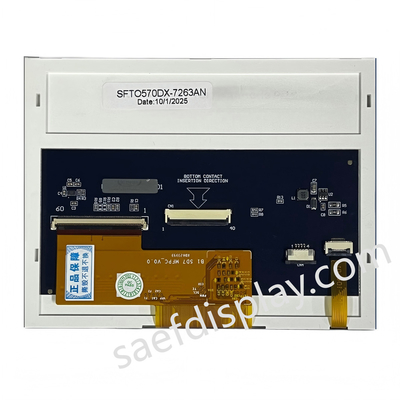

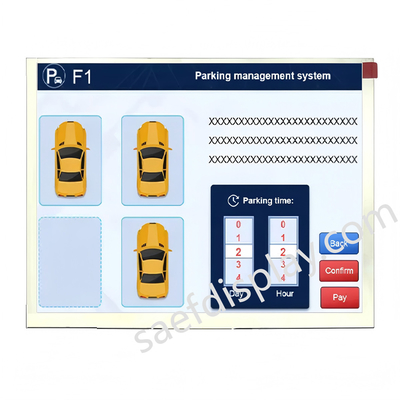

Imagen del producto
