Datos del producto:
|
| Palabras clave: | 8 pulgadas TFT LCD | Resolución: | 1920*1200 |
|---|---|---|---|
| Interfaz: | El LVDS | Las pines: | 45 pernos |
| pantalla táctil: | Disponible / Opcional | Luminancia superficial: | 1200 cd/m2 (nits) |
| Duración del LED: | 40,000 horas | Dirección de visión: | Todos los ángulos de visión |
| Conexión: | Tipo de conector | Temperatura de funcionamiento.: | ¥30°C a +85°C |

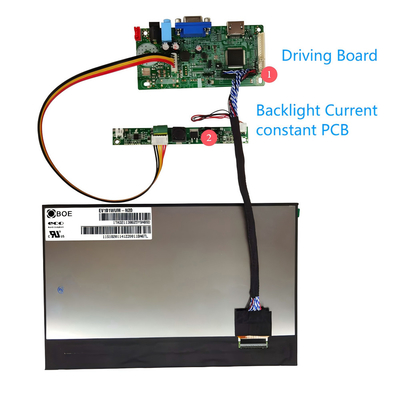

| Tabla de conducción: | Disponible / Opcional | Constante de corriente LED: | Disponible / Opcional |
| El cumplimiento: | Conforme con las normas REACH y RoHS | Certificación: | ISO9001:2015 / ISO14000:2015 |
| Resaltar: | Display LCD TFT de 1200 nits,Display LCD TFT de alta definición,Exhibición de TFT LCD del interfaz de LVDS |
||
Descarga de la hoja de datos
Sobre este artículo SFTO800BD-7218AN
Resumen general
Nuestra pantalla LCD TFT de alto brillo de 8 pulgadas está diseñada para ofrecer un rendimiento visual superior en condiciones de iluminación difíciles.Con un impresionante brillo de 1200 nits y una resolución Full HD de 1920 x 1200 puntos, esta pantalla es perfecta para aplicaciones que requieren claridad y vitalidad. Su interfaz LVDS (Low-Voltage Differential Signaling) garantiza una transferencia de datos de alta velocidad y una calidad de imagen óptima,lo que lo hace adecuado para diversos usos industriales, aplicaciones comerciales y de consumo.
Alto brillo: a 1200 nits, esta pantalla es excepcionalmente brillante, lo que la hace ideal para su uso en ambientes exteriores o espacios interiores bien iluminados..
Resolución Full HD: Con una resolución de 1920 x 1200 píxeles, esta pantalla proporciona imágenes nítidas y imágenes detalladas, mejorando la experiencia general del usuario.
Interfaz LVDS: La interfaz LVDS permite la transmisión de datos de alta velocidad con bajo consumo de energía.
Ángulos de visión amplios: la pantalla ofrece ángulos de visión amplios (generalmente 160 ° horizontal y vertical), lo que permite una visibilidad clara desde varias posiciones sin distorsión de color.
Rendimiento del color: con una gama de colores alta y una excelente reproducción del color, la pantalla es capaz de mostrar imágenes vibrantes y reales, lo que la hace adecuada para aplicaciones multimedia.
Durabilidad: Diseñado para la robustez, el LCD TFT está construido para soportar diversas condiciones ambientales.
Fácil integración: el factor de forma compacto y las interfaces estándar facilitan la integración de la pantalla en los sistemas existentes, lo que garantiza un proceso de instalación sin problemas.
Displays al aire libre: Ideal para quioscos, señalización digital y tableros de información en entornos al aire libre, donde la visibilidad es crítica.
Panel de control industrial: adecuado para sistemas de monitoreo, control de equipos e interfaces de automatización que requieren un rendimiento de visualización claro y confiable.
Dispositivos portátiles: son perfectos para dispositivos de mano, tabletas y reproductores multimedia portátiles que se benefician de un alto brillo y una excelente capacidad de respuesta.
Equipo médico: puede utilizarse en dispositivos de imagen médica y equipos de diagnóstico, proporcionando imágenes claras necesarias para aplicaciones críticas.
La pantalla LCD TFT de alto brillo de 8 pulgadas combina tecnología de vanguardia, alto rendimiento y versatilidad, lo que la convierte en una excelente opción para una amplia gama de aplicaciones.Ya sea utilizado en entornos exteriores o en entornos industriales, esta pantalla garantiza visibilidad y fiabilidad, mejorando la experiencia y satisfacción del usuario.
Características
| Parámetro | Especificación | Unidad | En el caso de la |
| Tamaño del contorno | 181.7 ((H) ×119.8 ((V) ×5.5 ((T) | En el caso de los | HUEGO |
| Área activa | 172.224 ((H) ×107.640 ((V) | En el caso de los | Nota 1.1 |
| Brillo | Entre 1000 y 1200 | cd/m2 | - |
| Número de píxeles | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | Píxeles | - |
| Pitch de los píxeles | 29.9 ((H) ×3×89.7 ((V) | Mm | - |
| Disposición de los píxeles | Bandas verticales RGB | - | - |
| Muestra los colores | 16.7M | - | - |
| Gamma de colores | 70% (min.), 75% (tipo) | CF @C luz | |
| Modo de muestra | Normalmente negro | - | - |
| Dirección de visión | 85/85/85/85 (tipo) 80/80/80/80 (min.) | - ¿Qué quieres decir? | Se aplican las siguientes condiciones: |
| Peso | DTD | gramos | - |
| Interfaz | LVDS de 2 puertos ((8 bits) | - | - |
| IC | Se trata de un sistema de control de las emisiones de gases. | Nota 1.2 |
Nota 1.1: H: longitud horizontal, V: longitud vertical.
Nota 1.2: Los circuitos integrados compatibles para este producto incluyen FL5893DA, Póngase en contacto con el fabricante del circuito integrado y verifique cuando elija alguno de ellos.
Dibujo mecánico
Descripción del pin
| - No, no es así. | El símbolo | Función | - No, no es así. | El símbolo | Función |
| 1 | VLED- | Potencia para retroiluminación LED (catodo) | 24 | El GND | tierra |
| 2 | VLED- | Potencia para retroiluminación LED (catodo) | 25 | Las condiciones de los productos: | Ingreso de datos diferenciales LVDS positivo |
| 3 | VLED+ | Potencia para retroiluminación LED (ánodo) | 26 | Se trata de un sistema de control de las emisiones de gases. | Ingreso de datos diferenciales LVDS negativo |
| 4 | VLED+ | Potencia para retroiluminación LED (ánodo) | 27 | El GND | tierra |
| 5 | No incluido | No hay conexión. | 28 | Las condiciones de los productos | Ingreso de datos diferenciales LVDS positivo |
| 6 | El GND | tierra | 29 | Las condiciones de los productos | Ingreso de datos diferenciales LVDS negativo |
| 7 | ELV3P | Ingreso de datos diferenciales LVDS positivo | 30 | El GND | tierra |
| 8 | El valor de las emisiones de CO2 | Ingreso de datos diferenciales LVDS negativo | 31 | Se trata de un sistema de control de las emisiones de gases. | Ingreso de datos diferenciales LVDS positivo |
| 9 | El GND | tierra | 32 | Se trata de un sistema de control de las emisiones de gases. | Ingreso de datos diferenciales LVDS negativo |
| 10 | ELV2P | Ingreso de datos diferenciales LVDS positivo | 33 | El GND | tierra |
| 11 | El valor de las emisiones | Ingreso de datos diferenciales LVDS negativo | 34 | Se trata de una serie de datos. | Ingreso de datos diferenciales LVDS positivo |
| 12 | El GND | tierra | 35 | Se trata de una serie de medidas de control. | Ingreso de datos diferenciales LVDS negativo |
| 13 | ELVCLKP | Ingreso de datos diferenciales LVDS positivo | 36 | El GND | tierra |
| 14 | ELVCLK N | Ingreso de datos diferenciales LVDS negativo | 37 | I2C _SDA | Entrada/salida de datos para I2C ((por favor deje estos pines abiertos.) |
| 15 | El GND | tierra | 38 | I2C _SCL | Señal de reloj para I2C (por favor, deje estos pines abiertos). |
| 16 | El valor de las emisiones | Ingreso de datos diferenciales LVDS positivo | 39 | VDD_OTP | Fuente de alimentación para el circuito OTP (por favor deje estos pines abiertos). |
| 17 | El valor de las emisiones | Ingreso de datos diferenciales LVDS negativo | 40 | Se trata de una | Sólo prueba Pin ((por favor deje estos pines abiertos.) |
| 18 | El GND | tierra | 41 | VDDIN | Fuente de alimentación |
| 19 | El valor de las emisiones | Ingreso de datos diferenciales LVDS positivo | 42 | VDDIN | Fuente de alimentación |
| 20 | El valor de las emisiones | Ingreso de datos diferenciales LVDS negativo | 43 | VDDIN | Fuente de alimentación |
| 21 | El GND | tierra | 44 | VDDIN | Fuente de alimentación |
| 22 | Se trata de un sistema de control de las emisiones de gases. | Ingreso de datos diferenciales LVDS positivo | 45 | VDDIN | Fuente de alimentación |
| 23 | Las condiciones de producción de los productos | Ingreso de datos diferenciales LVDS negativo |
Especificaciones ópticas
| Parámetro | El símbolo | Condición | - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | Unidad | En el caso de la | |
|
Rango de ángulo de visión |
En el plano horizontal |
Θ3 |
En el caso de las entidades financieras |
80 | 85 | - | - ¿Qué quieres decir? |
Nota 6.1 |
| Θ9 | 80 | 85 | - | - ¿Qué quieres decir? | ||||
|
Válvulas de acoplamiento |
Θ12 | 80 | 85 | - | - ¿Qué quieres decir? | |||
| Θ6 | 80 | 85 | - | - ¿Qué quieres decir? | ||||
| Relación de contraste | El CR |
Θ = 0 |
1000 | 1200 | - |
HC+APF Nota 6.2/6.3 |
||
| Transmisión celular | Tr | 3.8 | 4.5 | - | % | |||
|
Se trata de un sistema de gestión de datos. |
Rx |
Θ = 0 |
0.654 | 0.674 | 0.694 |
@C Light Note 6. ¿Cómo se llama?4 |
||
| - ¿ Qué? | 0.302 | 0.322 | 0.342 | |||||
| Gx | 0.249 | 0.269 | 0.289 | |||||
| En general | 0.582 | 0.602 | 0.622 | |||||
| Bx | 0.113 | 0.133 | 0.153 | |||||
| Por el | 0.095 | 0.115 | 0.135 | |||||
| En el caso de los | 0.276 | 0.296 | 0.316 | |||||
| - ¿ Qué? | 0.318 | 0.338 | 0.358 | |||||
| Gamma de colores | Θ = 0 | 70 | 75 | - | % | |||
| Tiempo de respuesta | Tr+Tf |
Ta= 25 C Θ = 0 |
- |
30 | 35 | ms | Nota 6.5 | |
Parámetros del ensayo de fiabilidad
| - No, no lo sé. | Las partidas | Condiciones |
| 1 | Prueba de almacenamiento a altas temperaturas (HTS) | 85 °C, 240 horas, no operativo |
| 2 | Prueba de almacenamiento a baja temperatura (LTS) | -30 °C, 240 horas, no operacional |
| 3 | Prueba de funcionamiento a altas temperaturas (HTO) | 85 °C, 240 horas, en funcionamiento |
| 4 | Prueba de funcionamiento a baja temperatura (LTO) | -30 °C, 240 horas, en funcionamiento |
| 5 | Prueba de funcionamiento de humedad térmica (THO) | 60°C/90%RH, 240 horas, en funcionamiento |
| 6 | Prueba de almacenamiento del ciclo térmico (TST) | -30~80°C, 100 ciclos, 1 hora por ciclo, no operacional |
|
7 |
Adhesión de imagen |
5*5 patrón, 1 hora 25°C ± 2°C patrón de verificación Gris 127, Después de 3 minutos, la pared debe ser completamente secada. |

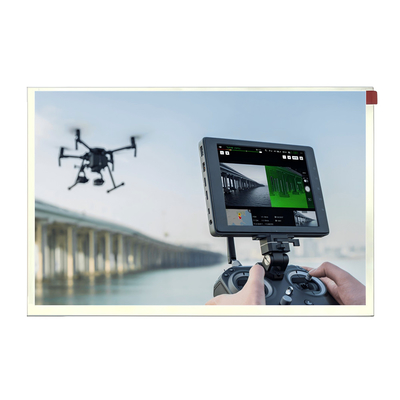

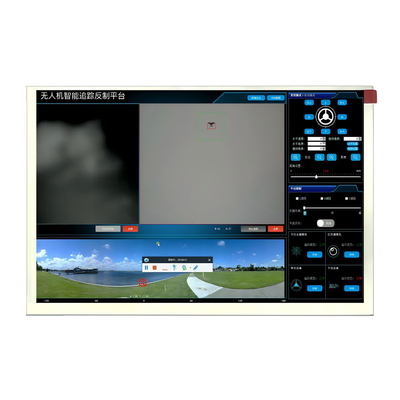

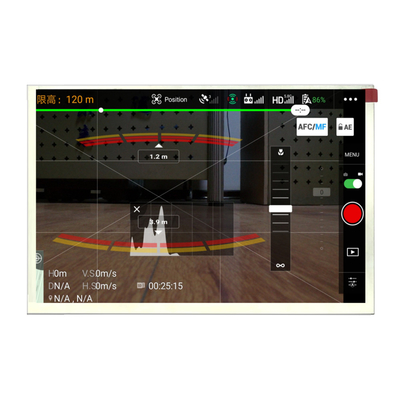

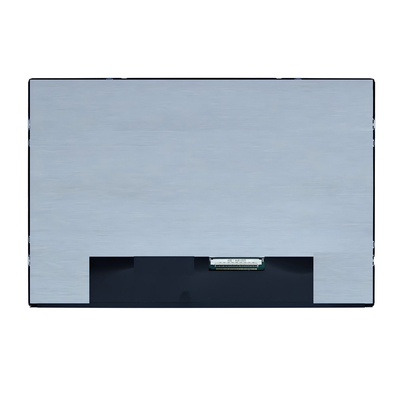

Imagen del producto
