Datos del producto:
|
| Producto: | 2,8 pulgadas TFT LCD | Resolución: | Cuadro de la muestra |
|---|---|---|---|
| Color: | 262K | pantalla táctil: | Sin TP resistivo |
| Interfaz: | Se aplicará el método de ensayo de las partidas 1 y 2 del anexo III. | Dirección de visión: | IPS, todos los ángulos de visión |
| Control de conducción: | ILI9341V | Conexión: | Conectado |
| Luminancia superficial: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Número del pin: | 50 alfileres |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | LCD TFT legible a la luz del sol,Las imágenes de las pantallas LCD TFT de 240 x 320 puntos,2 |
||
** Descarga de la hoja de datos **
El objetivo de las medidas de seguridad es garantizar la seguridad de las aeronaves.
Sobre este artículo SFTO280TZ-7214AT alto brillo 1000nits
Display LCD IPS TFT de 2,8 pulgadas, legible a la luz del día, de alto brillo, equipado con resolución de 240 x 320 píxeles y pantalla táctil resistiva,es un dispositivo de visualización diseñado específicamente para ambientes exteriores o luminososLa siguiente es una introducción detallada de SFTO280TZ-7214AT de Saef Technology:
1Especificaciones de la pantalla:
- Tamaño: 2.8 pulgadas, adecuado para dispositivos portátiles y aplicaciones con espacio limitado.
- Resolución: 240 x 320 píxeles, que permite una visualización clara de la imagen y el texto.
-Pantalla táctil resistiva: admite un solo toque, permitiendo a los usuarios operar a través de la pantalla táctil, adecuada para las necesidades básicas de interacción.
-Alto brillo: el brillo de la luz de fondo puede alcanzar los 1000 cd/m2, lo que garantiza una lectura clara a la luz solar directa o en ambientes luminosos.
- Tecnología IPS: en el plano de conmutación (IPS) la tecnología proporciona un amplio ángulo de visión, garantizando una buena experiencia visual desde diferentes ángulos.
-Interfaz SPI/MCU/SPI+RGB: Este producto es compatible con múltiples interfaces, proporcionando a los clientes una comodidad de diseño.que maximiza la estabilidad de la instalación del producto en el lado del cliente.
2. Especificaciones de visualización fiables:
- Funcionamiento a altas temperaturas: adaptable a un rango de temperaturas de -20 °C a 70 °C, adecuado para diversas condiciones ambientales.
- Diseño de calidad industrial: la construcción y los materiales duraderos aseguran un funcionamiento estable incluso en entornos adversos.
- Tratamiento anti-reflexión: reduce el reflejo y el deslumbramiento bajo la luz solar directa y mejora la legibilidad de la pantalla.
- Cumple con RoHS y REACH: cumple con las normas medioambientales para las restricciones de sustancias peligrosas.
3Servicios personalizados:
- Opciones de personalización: se pueden proporcionar servicios de personalización, incluidas interfaces específicas, tamaños, brillo, etc., para satisfacer las necesidades de clientes específicos.
4. Escenarios de aplicación:
- Adecuado para aplicaciones como dispositivos de información de mano al aire libre, paneles de control industriales, equipos médicos, pantallas de automóviles, señalización digital, etc.que requieren una visualización clara bajo luz fuerte.
Esta pantalla LCD IPS TFT de 2,8 pulgadas es una opción ideal para aplicaciones industriales y comerciales que requieren una visualización clara en diversas condiciones de iluminación debido a su alto brillo,ángulo de visión amplio, y la legibilidad a la luz del día.
Características
| Puntos de información general | Especificación | Unidad |
| Panel principal | ||
| Zona de visualización (AA) | 43.2 ((H) *57.6 ((V) (2.8 pulgadas) | En el caso de los |
| Elemento de conductor | matriz activa de a-Si TFT | - |
| Muestra los colores | 262K | colores |
| Número de píxeles | 240 (RGB) * 320 | Puntos |
| Pitch de los píxeles | 0.180 ((H) *0.180 ((V) | En el caso de los |
| Ángulo de visión | Todos los | A las ocho. |
| IC de la unidad | ILI9341V | - |
| Disposición de los píxeles de color | Bandas verticales RGB | |
| Modo de muestra | Transmisor/ Normalmente negro | - |
| Temperatura de funcionamiento | -20 ¢ + 70 | °C |
| Temperatura de almacenamiento | -30 ¢ + 80 | °C |
Información mecánica
| Punto de trabajo | - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | Unidad | Nota | |
| Tamaño del módulo | Se trata de una línea horizontal. | - | 50.00 | - | En el caso de los | ± 02 |
| V (vertical)) | - | 69.20 | - | En el caso de los | ± 02 | |
| Profundidad ((D) | - | 3.99 | - | En el caso de los | ± 02 | |
| Peso | - | DTD | - | G | - | |
Dibujo de contorno
Descripción del código PIN
| El pin NO. | El símbolo | Nivel | Función |
| 1 | LEDK | - ¿ Qué? | Luz de fondoK |
| 2 ~ 5 | El LEDA | H. | Luz de fondoA |
| 6 | Sección 2 | H/L | Seleccionar el modo de interfaz MCU NOTA( 1) |
| 7 | Sección 1 | H/L | |
| 8 | Im2 | H/L | |
| 9 | Im3 | H/L | |
| 10 | Se retiró | H/L | Pin de reinicio del hardware |
| 11 | VSYNC | H/L | Sincronización vertical de la señal de entrada para RGB |
| 12 | El HSYNC | H/L | Señal de entrada sincronizada horizontal (línea) para RGB |
| 13 | En el caso de las empresas | H/L | señal de reloj de puntos para el funcionamiento de la interfaz RGB. |
| 14 | En el caso de las empresas | H/L | La señal de activación de datos para el funcionamiento de la interfaz RGB. |
| Entre 15 y 32 | D17-DB0 y D17-DB0 | H/L | Bus de datos |
| 33 | Sección 0 | H/L | Pin de salida de la interfaz SPI. |
| 34 | El SDA | H/L | Pin de entrada de la interfaz SPI. |
| 35 | Investigación y desarrollo | H/L | Habilitar el pin del reloj |
| 36 | WR-RS | H/L | Una señal de selección de registro |
| 37 | RS-SCL | H/L | Escribe activar el pin de entrada del reloj |
| 38 | Las empresas | H/L | Chip selecciona el pin de entrada |
| 39 | Técnica de trabajo | H/L | Producción de efecto de desgarro |
| 40 | CICV | H. | Fuente de alimentación (→ 1.8 V) |
| 41 | CICV | H. | Fuente de alimentación ((2.8-3.3V) |
| 42 | VCI | H. | Fuente de alimentación ((2.8-3.3V) |
| 43 | El GND | - ¿ Qué? | En el suelo |
| 44 | XR | / | / |
| 45 | YD | / | / |
| 46 | El número de | / | / |
| 47 | YU | / | / |
| 48 | El GND | - ¿ Qué? | En el suelo |
| 49 | El GND | - ¿ Qué? | En el suelo |
| 50 | El GND | - ¿ Qué? | En el suelo |
Calificaciones máximas absolutas
|
Punto de trabajo |
El símbolo |
Los valores |
Unidad |
|
| - ¿ Qué? | - ¿Qué quieres decir? | |||
| Tensión de alimentación para el circuito lógico | CICV | - No hay nada.3 | 4.6 | V. |
| Tensión de alimentación para circuito analógico | VCI | - No hay nada.3 | 4.6 | V. |
Condiciones de funcionamiento
|
Punto de trabajo |
El símbolo |
Los valores |
Unidad |
En el caso de los |
||
| - ¿ Qué? | Tipo de producto | - ¿Qué quieres decir? | ||||
| Fuente de alimentación | CCC de riesgo | 2.7 | 2.8 | 3.3 | V. | |
| Fuente de alimentación | CICV | 1.7 | 1.8 | 3.3 | V. | |
| Modo normal Consumo corriente | En el caso de las | - | 12 | - | - ¿Qué es? | VCC = 2,8V |
| Puerta TFT con voltaje encendido | VGH | 15 | V. | |||
| Puerta TFT fuera de tensión | VGL | - Es el 7.5 | - | V. | ||
La unidad de luz trasera (GND=0V)
|
Punto de trabajo |
El símbolo |
Los valores |
Unidad |
En el caso de los |
||
| - ¿ Qué? | Tipo de producto | - ¿Qué quieres decir? | ||||
| Voltado de alimentación hacia adelante | Vf | 2.8 | - | 3.4 | V. | |
| Ahorro anticipado | Si es | - | 120 | - | - ¿Qué es? | |
| Luminancia de la LCM | El LV | 900 | 1000 | - | cd/m2 | IB = 120 mA |
| Uniformidad | / | 80 | % | - | ||

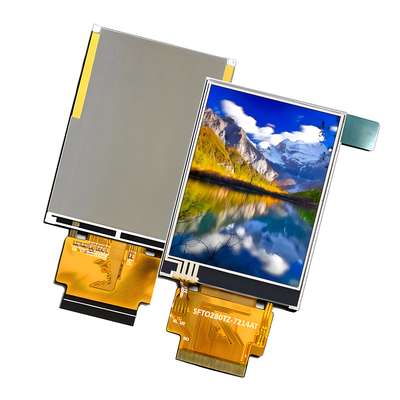

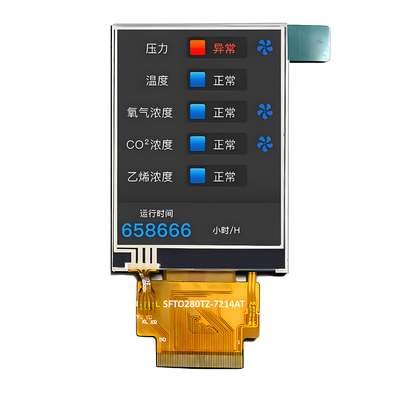

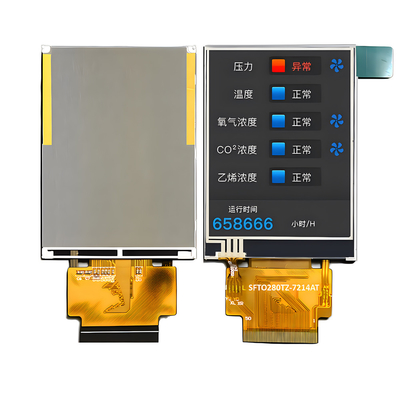

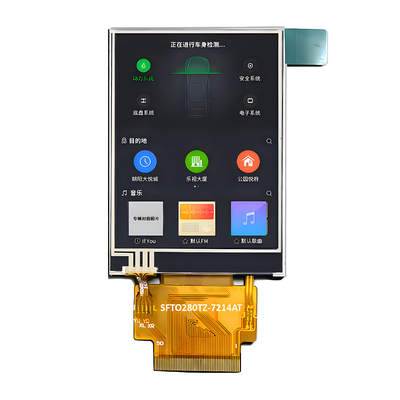

Imagen del producto
FACILIDADES DE FABRICACIÓN y certificados
Preguntas frecuentes
¿Puedo pedir muestras?
R: Sí, damos la bienvenida a los pedidos de muestras para probar e inspeccionar la calidad.
¿Qué hay del tiempo de entrega?
R: Para los productos ya preparados, proporcione muestras de stock inmediatamente.Se asignan 2-3 días para la reunión y la propuesta; 2 semanas para el dibujo de la homologación y la preparación de las muestras; la operación de ensayo/producción en serie después de la homologación de las muestras dura de 5 a 6 semanas.
P3: ¿Tiene un límite mínimo de cantidad de pedido para muestras y pedidos de producción?
R: La cantidad mínima de pedido es baja. Se pueden proporcionar 3-5 muestras para la inspección. La cantidad mínima de pedido para la producción en masa es generalmente 1K por lote.Apoyamos pedidos de ejecución de prueba / ejecución de PP con una cantidad inferior a la cantidad mínima de pedido para MP.
P4. ¿Cómo transporta las mercancías y cuánto tiempo tardará en llegar?
R: Envío a través de DHL, UPS, FedEx o TNT. Lleva 5-7 días llegar. El transporte aéreo y marítimo también es opcional.
¿Cómo ordenar el módulo de pantalla LCD?
R: En primer lugar, háganos saber sus requisitos o aplicación.
En segundo lugar, ofreceremos una cotización basada en sus requisitos o nuestras sugerencias.
En tercer lugar, el cliente confirma la muestra y paga un depósito por el pedido formal.
En cuarto lugar, organizamos la producción.
P6. ¿Puedo imprimir mi logotipo en productos LCD?
R: Sí, lo es. Por favor, infórmenos oficialmente durante la fase de diseño que produciremos muestras con su logotipo para que las pruebe y las apruebe.la producción en serie se llevará a cabo de acuerdo con la muestra aprobada..
P7: ¿Provee garantías para el producto?
R: Sí, ofrecemos una garantía de un año para nuestros productos.
P8: ¿Cómo manejar las fallas?
R: En primer lugar, nuestros productos se producen bajo un estricto sistema de control de calidad, con una tasa de defectos inferior al 0,2%.
En segundo lugar, durante el período de garantía, le enviaremos nuevas pantallas LCD y pequeños lotes de nuevos pedidos.O podemos discutir la solución incluyendo la llamada de nuevo de acuerdo a la situación real.
