Datos del producto:
|
Palabras clave: | 13Display LCD TFT de 0,3 pulgadas | Resolución: | pixeles 1920*1080 |
---|---|---|---|
Tamaño del LCD: | 305.2 x 178,1 x 2,7 (mm) | Área activa: | 293.76 x 165,24 (mm) |
Interfaz LCD: | LA informática | Tipo de pantalla: | Ángulos de visión completos del IPS |
pantalla táctil: | CTP Opcional | Luminancia superficial: | 350 cd/m2 |
Temperatura de funcionamiento.: | -10°C a +60°C | Temperatura de almacenamiento.: | -20℃ a +60℃ |
Relación NTSC: | El 72% | Proporción de contraste: | 800 |
Muestra el color: | 16.7M | Duración del LED: | 40,000 horas |
el certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 | El cumplimiento: | Conforme con las normas REACH y RoHS |
Resaltar: | Display LCD TFT con una proporción de 72% NTSC,exhibición de 350cd/m2 TFT LCD,13Display LCD TFT de 0 |
Se aplicará el método de ensayo de la norma de calidad de los productos.

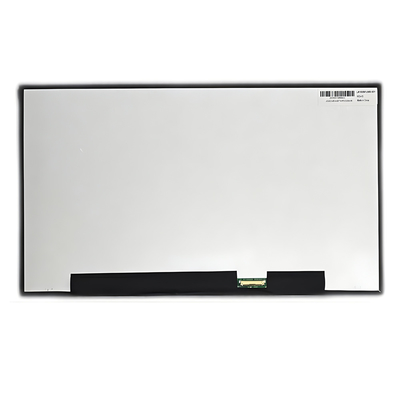

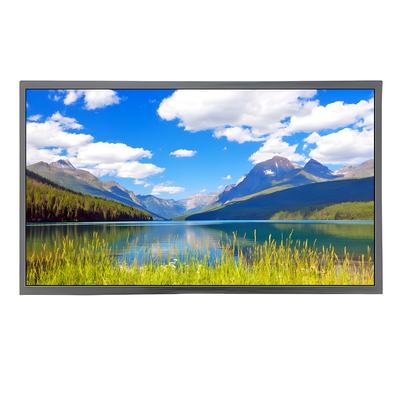

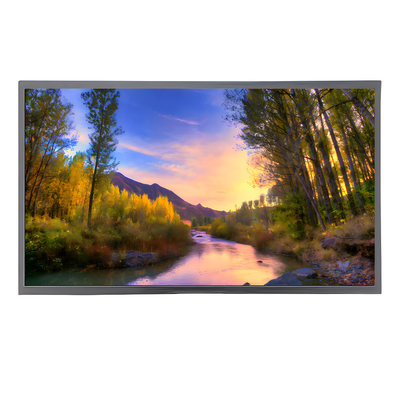

13.3 pulgadas EDP TFT pantalla LCD Introducción del producto
La pantalla LCD TFT EDP de 13,3 pulgadas es un dispositivo que utiliza tecnología de visualización de gama alta y es muy popular en dispositivos portátiles, pantallas comerciales,y aplicaciones industriales por su excelente calidad de imagen y versatilidadLa siguiente es una introducción detallada de una pantalla LCD TFT EDP de 13,3 pulgadas con una resolución de 1920 * 1080 píxeles, interfaz de 30 pines,y 72% de cobertura de la gama de colores NTSC y un brillo de 350cd/m2.
Características del producto
Marca y modelo:Se trata de un sistema de control de las emisiones.
Tipo de panel: a-Si TFT LCD
Tamaño: 13,3 pulgadas
Resolución: 1920 (RGB) × 1080 (FHD)
Disposición de los píxeles: rayas verticales RGB
Proporción de aspecto: 16:9
El espacio entre los puntos: 0,051 × 0,153 mm
El espacio entre los píxeles: 0,153 × 0,153 mm (166PPI)
Brillo: 350 cd/m2 (valor típico)
Relación de contraste: 800:1 (valor típico)
Ángulo de visión: 85/85/85/85 (valor típico)
Cobertura de la gama de colores: 72% (NTSC)
Tiempo de respuesta: 30 ms (valor típico) (Tr+Td)
Modo de visualización: VA/IPS, visualización normalmente en negro, transmisión
Tipo de luz de fondo: WLED
Temperatura de trabajo: -10 ~ 60 ° C
Temperatura de almacenamiento: -20 ~ 60 ° C
Rendimiento óptico
Este TFT de 13,3 pulgadas ofrece un alto brillo de 350 cd/m2 y una alta relación de contraste de 800:1El 72% de la cobertura de la gama de colores NTSC asegura la verdadera reproducción de los colores, haciendo que el efecto de visualización se acerque más a los colores naturales.
Características de la interfaz
Categoría de la señal: PED
Voltagem del panel: 3,3 V (valor típico)
Corriente del panel: 279/468 mA (típica/máxima)
Tipo de interfaz: Terminal
Número de pines de la interfaz: 30 pines
Área de aplicación
Esta pantalla LCD TFT EDP de 13,3 pulgadas es adecuada para varios escenarios de aplicación, incluyendo, entre otros:
Dispositivos portátiles: por ejemplo, ordenadores portátiles de gama alta, tabletas, etc.
Display comercial: utilizado para máquinas publicitarias, sistemas de difusión de información, etc.
Aplicación industrial: como interfaz de visualización para sistemas de control industriales.
Resumen de las actividades
Esta pantalla LCD TFT EDP de 13.3 pulgadas proporciona a los usuarios una excelente experiencia visual con su alta resolución, alto brillo, alto contraste y amplia cobertura de la gama de colores.Ya sea en ambientes de luz exterior fuerte o de poca luz interiorSu versatilidad y fiabilidad lo convierten en una opción ideal para diversos escenarios de aplicación.
EsquemaDibujo
Definición del pin de interfaz
El número de pin. | El símbolo | En el caso de las empresas | Función |
1 | Los datos de los Estados miembros deben ser publicados en el Diario Oficial de la Unión Europea. | - | Reservado para CD |
2 | H_GND | P | Ronda de alta velocidad |
3 | Carril 1_N | Yo... | Enlace de señal complementario Carril 1 |
4 | Carril 1P | Yo... | Carril de enlace de señal verdadero 1 |
5 | H_GND | P | Ronda de alta velocidad |
6 | Carril 0_N | Yo... | Carril de enlace de señal complementario 0 |
7 | Carril 0_P | Yo... | Carril de enlace de señal verdadero 0 |
8 | H_GND | P | Ronda de alta velocidad |
9 | El número de unidades de producción | Yo... | Canal auxiliar de la señal verdadera |
10 | El número de unidades de producción | Yo... | Canal auxiliar de la señal complementaria |
11 | H_GND | P | Ronda de alta velocidad |
12 | El número de unidad de control | P | Lógico LCD y potencia del controlador (3,3 V) |
13 | El número de unidad de control | P | Lógico LCD y potencia del controlador (3,3 V) |
14 | No incluido | Yo... | Reservado para uso de los fabricantes de LCD |
15 | El valor de las emisiones de CO2 | P | Lógica LCD y conexión a tierra del conductor |
16 | El valor de las emisiones de CO2 | P | Lógica LCD y conexión a tierra del conductor |
17 | El HPD | ¿ Qué? | Pín de señal de HPD |
18 | El LED-1 | P | Bajo luz de fondo |
19 | LED-2 | P | Bajo luz de fondo |
20 | LED-3 | P | Bajo luz de fondo |
21 | El LED-4 | P | Bajo luz de fondo |
22 | BL ENABLE | Yo... | Luz de fondo encendida/apagada |
23 | BL PWM DIM | Yo... | Sistema PWM |
24 | Las condiciones de los requisitos de seguridad de los vehículos | - | Reservado para uso de los fabricantes de LCD |
25 | SDA/NC | - | Reservado para uso de los fabricantes de LCD |
26 | BL PWR | P | Potencia de la luz de fondo |
27 | BL PWR | P | Potencia de la luz de fondo |
28 | BL PWR | P | Potencia de la luz de fondo |
29 | BL PWR | P | Potencia de la luz de fondo |
30 | No incluido | - | Reservado para uso de los fabricantes de LCD |
Calificaciones máximas absolutas
Parámetro | El símbolo | - ¿Qué es eso? | - ¿Qué quieres decir? | Unidad | Las observaciones |
Voltado de la fuente de alimentación de la luz de fondo | HVDDOUT | - | - | V. | Ta = 25 °C Nota 1 y 2 Observaciones |
Corriente LED de luz de fondo | Vehículo de alta velocidad | - | - | - ¿Qué es? | |
Voltado inverso de luz de fondo LED | V.R. | - | - | V. | |
Temperatura de funcionamiento | El TOP | -10 años | 60 | °C |
Ta = 25 °C Nota 1 y 2 |
Temperatura de almacenamiento | TST | -20 años. | 60 | °C | |
Humedad ambiental de funcionamiento | Salta. | - | 90 | Porcentaje RH | |
Humedad de almacenamiento | Hst | - | 90 | Porcentaje RH | |
Requisito de liberación de calor | Las | 15 | °C |
Especificaciones electrónicas de las pantallas LCD TFT
Parámetro | El símbolo | Las calificaciones | Unidad | ||
En el caso de las | Tipo de producto | Se trata de: | |||
Voltado de entrada de la fuente de alimentación | V DD | 3.0 | 3.3 | 3.6 | V. |
Corriente de suministro de energía | DPI | - | - | - | - ¿Qué es? |
Voltado de la fuente de alimentación del conductor LED | Válvulas de alta velocidad | 2.7 | 24 | V. | |
Corriente de alimentación del conductor LED | Vehículo de alta velocidad | 20 | - | - ¿Qué es? | |
Consumo de energía LED | El PLED | 2.7 | No | ||
Válvula de entrada de entrada de entrada | VIT+ | +100 | MV | ||
Voltado de entrada de umbral negativo | - ¿Qué es eso? | - 100 | MV | ||
Ventilación de modo común de entrada diferencial | Vcom | DTD | V. |
Especificaciones electrónicas de la luz de fondo
Parámetro | El símbolo | - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | Unidad |
Voltado de alimentación | VBL | 5 | 12.0 | 37 | V. |
Corriente de alimentación para la luz trasera | - ¿Cuál es el problema? | 6 |
- |
25 | - ¿Qué es? |
Fuente de alimentación para la luz trasera | El PLED | 0.18 | - | 5.55 | No |
Voltado de la señal luminosa modulada | VPWM H | 1.2 | - | 5.0 | V. |
VPWM L | 0 | - | 0.6 | V. | |
Relación de trabajo de control de brillo | El deber | 1 | - | 100 | % |
Frecuencia de control de brillo | fPWM | 100 | - | 1,600 | KHz |
LED-BL ON/OFF Alta tensión | VCNTH | 1.2 | 5.0 | V. | |
LED-BL encendido/apagado baja tensión | VCNTL | 0 | - | 0.6 | V. |
Duración del LED | - | 30,000 | 40,000 | - | h |
