Datos del producto:
|
Producto: | 3Display LCD TFT de 0,2 pulgadas | Resolución: | 240x320 |
---|---|---|---|
Dirección de visión: | A las doce. | Interfaz: | SPI de 4 líneas |
Dimensión de contorno: | 54.0(W) x 77.4 ((H) x 2.4 ((T) ((mm) | Área activa: | 48.60(W) x64.80 (H) (mm) |
Número del pin: | 18 pernos | Conexión: | FPC enchufes |
Luminancia superficial: | 350 cd/m2 (nits) | Duración del LED: | 40,000 horas |
certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 | El cumplimiento: | Conforme a las normas de Rohs & Reach |
Resaltar: | 3.2 pulgadas de pantalla LCD SPI TFT,Display LCD TFT de 18 pines,Display LCD TFT de 240*320 píxeles |
Introducción del producto
La pantalla SPI TFT de 3.2 pulgadas es una pantalla LCD TFT a color con una interfaz SPI de matriz de 240 x 320 puntos, con una pantalla a color rica y alta resolución, proporcionando a los usuarios una experiencia visual clara.Adecuado para diversos escenarios de aplicación, como equipos industriales, instrumentos de detección portátiles, dispositivos de belleza, hogares inteligentes y electrónica de consumo.
Este módulo SPI TFT SFTO320JY-7178AN de 3.2 pulgadas tiene un circuito integrado de controladores ST7789V; admite una interfaz SPI de 4 cables y tiene un rango de voltaje de alimentación (VDD) de 2.8V a 3.3V.Puede funcionar a temperaturas que van desde -20 °C hasta +70 °C, con un rango de temperatura de almacenamiento de -30 °C a +80 °C.
Sobre la base de este producto SPI TFT de 3.2 pulgadas, Saef Technology proporciona soluciones personalizadas diferenciadas, que incluyen, entre otros:
Personalización de la luz de fondo: ajuste el tipo y el brillo de la luz de fondo de acuerdo con los requisitos del producto.
Personalización de la interfaz: Cambiar la estructura y la interfaz del cable de pantalla LCD para adaptarse a plataformas de hardware específicas.
Integración de pantallas táctiles: Las pantallas táctiles resistentes o capacitivas opcionales están disponibles para mejorar la experiencia de interacción del usuario.
Características
Producto: | 3Display LCD TFT de 0,2 pulgadas |
Número de modelo | Se aplicará el método de clasificación de los vehículos de las categorías A y B. |
Resolución: | 240x320 |
Dirección de visión: | A las doce. |
Interfaz: | SPI de 4 líneas |
Dimensión de contorno: | 54.0(W) x 77.4 ((H) x 2.4 ((T) ((mm) |
Área activa: | 48.60(W) x64.80 (H) (mm) |
Número de pin: | 18 alfileres |
Conexión: | Enchufes de FPC |
Luminancia de la superficie: | 350 Cd/m2 (nits) |
Duración del LED: | 40000 horas |
Certificado: | Las condiciones de las pruebas deberán ser las siguientes:2015 |
Conformidad: | Conforme a las normas de Rohs & Reach |
Dibujo de contorno
Nombres máximos eléctricos
Punto de trabajo |
El símbolo |
- ¿ Qué? |
- ¿ Qué es? |
Unidad |
Nota |
Válvula de alimentación (VDDI) |
V. | 1.8 | 3.3 | V. |
- |
Válvula de alimentación (VDD) |
V. | 2.8 | 3.3 | V. |
- |
Temperatura de funcionamiento |
Tópico de las emisiones | -20 años. | 70 | °C |
- |
Temperatura de almacenamiento |
El TSTR | - 30 años. | 80 | °C |
- |
Características de la luz de fondo
Punto de trabajo |
El símbolo |
- ¿ Qué? |
Típico |
- ¿ Qué es? |
Unidad |
Módulo LED Voltado hacia adelante |
VLED | 2.9 | 3.1 | 3.3 | V. |
Corriente del módulo LED |
- ¿Cuál es el problema? |
- |
90 |
- |
- ¿Qué es? |
Luminancia de la superficie del LCD |
Los | 330 | 350 |
- |
Cd/m2 |
LCM Uniforme de brillo de la superficie |
LD | 80 |
- |
- |
% |
Disipación de energía LCD |
El PLCD |
- |
0.32 |
- |
No |
Definición del pin de interfaz
Número PIN. | El símbolo | Descripción |
1 | El GND |
En el suelo |
2 |
Reinicio |
- Esta señal reinicia el dispositivo y debe ser aplicada para iniciar correctamente el chip. - La señal está baja. |
3 | El SCL | - Este pin es el reloj de interfaz serie. |
4 |
D/C |
- Muestra los datos/el pin de selección de comandos en una interfaz serial de 4 líneas. |
5 |
El CSX |
- Pin de selección del chip, baja activación, alta desactivación. |
6 |
El SDA |
- Los datos se fijan en el borde ascendente de la señal SCL. - Si no se utiliza, fije este pin en el nivel VDDI o DGND. |
7 |
ODS |
- Los datos se emiten en el borde de caída de la señal SCL. - Si no lo usas, deja este alfiler abierto. |
8 | El GND |
En el suelo |
9 |
VDD |
Fuente de alimentación para sistemas analógicos, digitales y circuitos de refuerzo. |
10 | El LEDA |
Anodo de luz de fondo (2.9V-3.3V) Típico:3.1V) |
11 | LEDK | Cátodo de luz de fondo |
12 | LEDK | Cátodo de luz de fondo |
13 | LEDK | Cátodo de luz de fondo |
14 | LEDK | Cátodo de luz de fondo |
15 | El número de | Panel táctil Pie lógico |
16 | YU | Panel táctil Pie lógico |
17 | XR | Panel táctil Pie lógico |
18 | YD | Panel táctil Pie lógico |

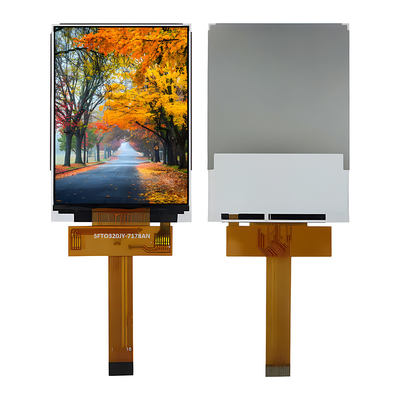

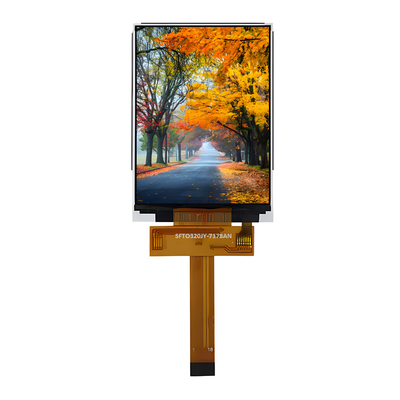

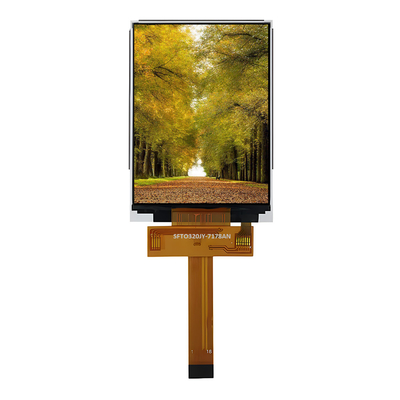

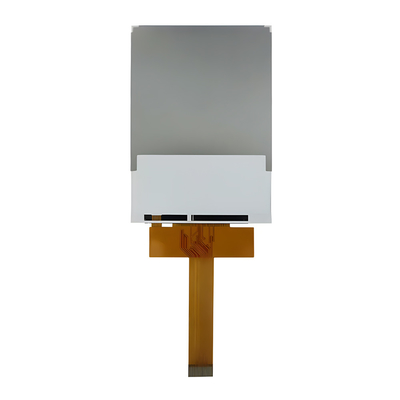

Imagen del producto
Instalaciones y certificaciones
