Datos del producto:
|
| Producto: | 6,2 pulgadas TFT | Resolución: | pixeles 1024x600 |
|---|---|---|---|
| Número de modelo.: | Los requisitos de seguridad de las aeronaves deben cumplirse en todos los casos. | Luminancia superficial: | 1000 cd/m2 (nits) |
| Pantalla táctil: | Sin | Dirección de visión: | IPS, ángulo de visión completo |
| Número del pin: | 50 alfileres | Conexión: | ZIF |
| Interfaz: | Pedazos del RGB 24 | Duración del LED: | 40,000 horas |
| Dimensión de contorno: | 143.37 ((W) × 87.13 ((H) × 2.56 ((T) (mm) | Top:: | -30°C a +80°C |
| Área activa: | 137.47 ((W) x 77.23 ((H) (mm) | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 6Display LCD TFT de 2 pulgadas,Display LCD TFT de 1024*600,Panel de pantalla IPS para automóviles |
||
6.2 pulgadas 1024*600 IPS TFT LCD Interfaz RGB Introducción del producto
La disposición 1024 * 600 es una matriz de puntos de pantalla 16:9 común. Debido a su alta resolución, las pantallas de matriz de puntos 1024 * 600 tienen ventajas únicas en varios escenarios de aplicación.
En diferentes escenarios de aplicación, como los sistemas de automatización y control industriales, los equipos médicos, las cabinas de los vehículos de transporte, como los aviones y los trenes,y algunos productos electrónicos de consumo de gama alta, la característica de alta resolución de las pantallas de matriz de puntos 1024 * 600 puede traer una salida visual más clara y cumplir con los altos requisitos de los campos profesionales para la calidad de la imagen.con el avance de la tecnología y la reducción de los costes, se espera que esta tecnología de visualización de matriz de puntos se aplique y promueva en más campos.
Este modelo SFTO620BH-7180AN tiene una pantalla de 6,2 pulgadas, matriz de puntos 1024 * 600, y utiliza tecnología IPS, lo que permite a los usuarios experimentar una experiencia visual perfecta desde diferentes ángulos.Su voltaje de funcionamiento es sólo 3V-3.6V, con un voltaje típico de 3.3V y un brillo de superficie de 1000 nits. Los usuarios pueden agregar RTP o CTP en la pantalla para mejorar el efecto de interacción hombre-computadora.
|
Características
|
Tamaño | 6.2 pulgadas |
| Resolución | 1024 (horizontal) * 600 (vertical) | |
| Interfaz | RGB de 24 bits | |
| Tipo de conexión | Conector | |
| Profundidad del color | 16.7M | |
| Tipo de tecnología | a-Si | |
| Puntuación de los píxeles (mm) | 0.13425 por 0.12872 | |
| Configuración de píxeles | Bandas verticales de RGB | |
| Modo de muestra | Normalmente negro | |
| IC del controlador de LCD | - | |
| Dirección de visión | IPS, todas las vistas | |
| Dirección de inversión de la escala gris | Todos los | |
|
Mecánica
|
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. | 143.37 por 87.13 por 2.56 |
| Área activa (mm) | 137.472 por 77.232 | |
| Con / sin TSP | Sin TSP | |
| Peso (g) | DTD | |
| Números de LED | 20 LED |
6.2 pulgadas 1024*600 IPS TFT LCD Interfaz RGB Dibujo del producto
Descripción del pin de interfaz
| No. | El símbolo | Función |
| 1,2 | VLED+ | Potencia para la luz de fondo LED (ánodo) |
| 3,4 | VLED- | Potencia para retroiluminación LED (catodo) |
| 5 | El GND | Terreno de potencia |
| 6 | No incluido | No se conecta |
| 7 | El DVDD | El poder digital |
| 8 | No incluido | No se conecta |
| 9: | DE | Se activan los datos. |
| 10 | El VSD | Entrada de sincronización vertical, polaridad negativa |
| 11 | El HSD | Entrada de sincronización horizontal, polaridad negativa |
| 12 a 19 | B7-R0 | Datos azules |
| 20 a 27 | G7-G0 | Datos verdes |
| 28 a 35 años | R7-R0 | Datos rojos |
| 36 | El GND | En el suelo |
| 37 | El DCLK | Señales de colocación |
| 38 | El GND | Display encendido/apagado |
| 39 | El SHLR | Control de la pantalla izquierda o derecha |
| 40 | Número de identificación | Control de visualización hacia arriba / abajo |
| 41 | No incluido | No se conecta |
| 42 | No incluido | No se conecta |
| 43 | VPP | Potencia OTP ((+7,8V) |
| 44 | RSTB | Pin de reinicio global. Bajo activo para entrar en estado de reinicio. Reinicio OTP Sugiere conectar con un circuito de reinicio RC para estabilidad. Normalmente tire alto. (R=10KΩ, C=1μF) |
| 45 | El SCL | OTP Entrada de reloj serie |
| 46 | No incluido | No se conecta |
| 47 | No incluido | No se conecta |
| 48 | El GND | Terreno de potencia |
| 49 | El SDA | OTP Entrada de datos de serie |
| 50 | Las empresas | OTP Chip seleccione el pin |
Calificaciones máximas absolutas
| Punto de trabajo | El símbolo | En el caso de las | Se trata de: | Unidad |
| Válvula de alimentación | VDD | - No hay nada.3 | 5.0 | V. |
| Voltado de la señal de entrada | El vino | - No hay nada.3 | VDD + 0.3 | V. |
| Tensión de salida lógica | Votación | - No hay nada.3 | VDD + 0.3 | V. |
| Temperatura de funcionamiento | Tópico de las emisiones | - 30 años. | 80 | °C |
| Temperatura de almacenamiento | TSTG | - 30 años. | 80 | °C |
Luces de fondo de conducción
| Punto de trabajo | El símbolo | En el caso de las | Tipo de producto | Se trata de: | Unidad |
| Corriente de LED | Si | - | 100 | - | - ¿Qué es? |
| Consumo de energía | - | - | MW | ||
| Váltidad del LED | VF | - | 24 | - | V. |
| Tiempo de vida del LED | El punto de partida es: | 25000 | - | - ¿ Qué? |

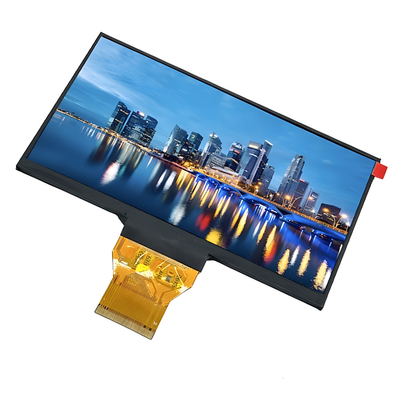

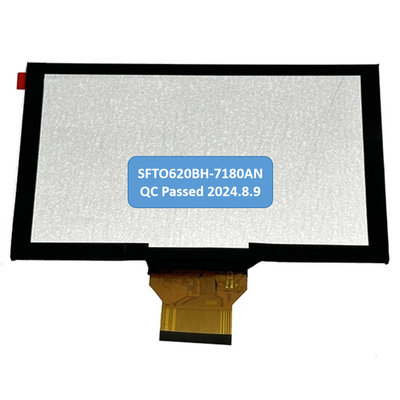

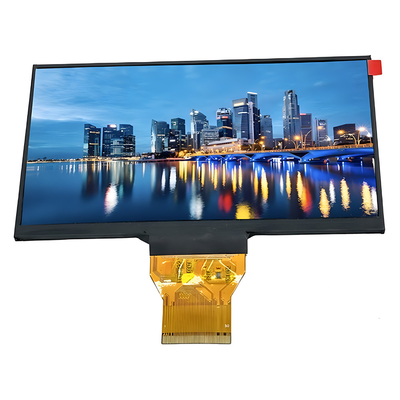

6.2 pulgadas 1024*600 IPS TFT LCD Interfaz RGB Imagen del producto
Pruebas de fiabilidad
| Punto de ensayo |
Condición de ensayo |
Inspección después del ensayo |
| Operación a altas temperaturas | 85 °C durante 96 horas |
Una vez finalizado el ensayo, las muestras LCD probadas deberán colocarse en un ambiente interior con temperatura y humedad normales durante 2-4 horas o más antes de la inspección funcional y visual.Las muestras no podrán presentar los siguientes defectos:: 2Cada módulo probado sólo puede utilizarse para uno de los proyectos de prueba. |
| Operación a baja temperatura | -30°C durante 96 horas | |
| Almacenamiento a alta temperatura | 85 °C durante 96 horas | |
| Almacenamiento a baja temperatura | -30°C durante 96 horas | |
| Operación de alta temperatura Operación de humedad | 60°C, 90% de H.R. durante 72 horas | |
| Choque térmico | -10°C (~ 30 min) ~+25°C (~ 5 min) ~ +60°C (~ 30 min) durante 10 ciclos | |
| Prueba de vibración (sin operación) |
Frecuencia: 10~55Hz Amplitud:1.0 mm Tiempo de barrido: 11 min. Período de ensayo: 6 ciclos para cada dirección de X, Y, Z |
|
| Prueba de electricidad estática | Toque ±4KV, contacto con el aire ±8KV |
