Interfaz de serie SPI de 1,3 pulgadas IPS TFT LCD 240x240 Dot con 7 pines de cabecera PCB

Interfaz de serie SPI de 1,3 pulgadas IPS TFT LCD 240x240 Dot con 7 pines de cabecera PCB
Interfaz de serie SPI de 1,3 pulgadas IPS TFT LCD 240x240 Dot con 7 pines de cabecera PCB Interfaz de serie SPI de 1,3 pulgadas IPS TFT LCD 240x240 Dot con 7 pines de cabecera PCB Interfaz de serie SPI de 1,3 pulgadas IPS TFT LCD 240x240 Dot con 7 pines de cabecera PCB Interfaz de serie SPI de 1,3 pulgadas IPS TFT LCD 240x240 Dot con 7 pines de cabecera PCB Interfaz de serie SPI de 1,3 pulgadas IPS TFT LCD 240x240 Dot con 7 pines de cabecera PCB

Ampliación de imagen :  Interfaz de serie SPI de 1,3 pulgadas IPS TFT LCD 240x240 Dot con 7 pines de cabecera PCB

Datos del producto:
Lugar de origen: ShenZhen / China
Nombre de la marca: SAEF
Certificación: ISO9001 / ISO14000
Número de modelo: Los requisitos de seguridad de los vehículos de las categorías A y B se aplicarán a los vehículos de
Pago y Envío Términos:
Cantidad de orden mínima: 3 piezas
Precio: USD1.7 - USD2.0, Negotiable based on order lot quantity
Detalles de empaquetado: paquete de exportación estándar
Tiempo de entrega: 1 a 5 semanas
Condiciones de pago: L/C, T/T, Western Union y Paypal
Capacidad de la fuente: 3000K piezas por mes

Interfaz de serie SPI de 1,3 pulgadas IPS TFT LCD 240x240 Dot con 7 pines de cabecera PCB

descripción
Producto: 1.3 pulgadas de TFT+PCB Los PCB: PCB de 7 pines de cabeza
Resolución: puntos 240x240 Capa de vidrio: Personalizable
Dirección de visión: IPS Ángulo de visión libre Interfaz: Interfaz SPI
Número del pin: 7 pernos Conexión: Pin de cabecera
Luminancia superficial: 250 cd/m2 (nits) Duración del LED: 40,000 horas
Certificado: Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 El cumplimiento: Conforme a las normas de Rohs & Reach
Resaltar:

7 pines de cabecera TFT LCD

,

1.3 pulgadas IPS TFT LCD

,

Las imágenes de las pantallas LCD TFT de 240x240 puntos



1.3 pulgadas SPI Interfaz Serial TFT Introducción del producto



El chip SPI a serie es un chip multifuncional que puede convertir señales de interfaz SPI en señales serie, que se pueden utilizar para conectar dispositivos externos y lograr comunicación con ellos.Los chips SPI a puertos serie tienen las ventajas de la transmisión de alta velocidad, bajo consumo de energía y facilidad de uso, y puede utilizarse en escenarios de aplicación como hardware informático, electrodomésticos y control industrial.



El módulo LCD TFT de 1.3 pulgadas funciona muy bien y completa con éxito mi proyecto de bricolaje. Tiene una interfaz SPI, su controlador de circuito integrado es ST7789, Hay dos formas de visualización:Display horizontal y vertical, podemos ajustar la dirección de la pantalla. Necesitas configurar SPI_MODE3 en init, Arduino Nano, VCC a 5V y BKL a 3.3V. Si también compras este,Asegúrese de consultar los enlaces mencionados en la descripción del producto antes de usarlos y le ayudarán con su proyecto.



Esta pantalla LCD SPI TFT de 1.3 pulgadas tiene un tamaño diagonal de 1.3 pulgadas y una resolución de 240x240.Puede funcionar en un rango de temperatura de -20 °C a +70 °C y su rango de temperatura de almacenamiento es de -30 °C a +80 °C.





Características



Punto de trabajo

Contenido

Número de la parte Los requisitos de seguridad de los vehículos de las categorías A y B se aplicarán a los vehículos de las categorías A y B, y a los vehículos de las categorías A y B.
Tamaño del LCD 1.3 pulgadas (diagonal)
Modo de muestra Normalmente negro
Resolución 240 ((H) RGB x 240 ((V)
El punto de paso 0.0975 (H) x 0,0975 ((V) mm
Área activa 23.4 ((H) x 23.4 (V) mm
Tamaño del módulo 27.5 ((H) x 39.0 ((V) x 11.3 ((D) mm
Disposición de colores RGB Banda vertical
Interfaz El SPI
IC de la unidad El artículo 6 se modifica como sigue:
Luminancia 250 (TYP) cd/m2
Dirección de visión Todo el vista, IPS
Iluminación de fondo 2 LED blanco
Temperatura de operación. -20°C ~ + 70°C
Temperatura de almacenamiento. -30 °C ~ + 80 °C
Peso DTD





Dibujo de contorno





Interfaz de serie SPI de 1,3 pulgadas IPS TFT LCD 240x240 Dot con 7 pines de cabecera PCB 0







Definición del pin



- No, no es así. Nombre En el caso de las empresas Descripción
1 CCC de riesgo P Fuente de alimentación para el chip, CC 3.3-5V
2 El GND P En el suelo
3 El SCL Yo... Pín de reloj en serie (SPI)
4 El SDA En el caso de las empresas Pin de datos en serie (SPI)
5 RES# Yo... Reinicie la entrada de la señal.
6 D.C. Yo... Datos / Pín de control de comando, opción SPI / opción de comando
7 En el caso de las empresas de la Unión Europea Yo... Control de retroiluminación, flotante por defecto, bajo nivel apagado





Características de la luz de fondo



Punto de trabajo El símbolo - ¿ Qué? Tipo de producto - ¿ Qué es? Unidad
Voltagem hacia adelante Vf 3.0 3.2 3.4 V.
Corriente hacia adelante Si es



- ¿Qué quieres decir?

20



- ¿Qué quieres decir?

- ¿Qué es?
Tiempo de vida útil - ¿Qué quieres decir? - ¿Qué quieres decir? 40000



- ¿Qué quieres decir?

Las horas





Características ópticas



Punto de trabajo El símbolo Condiciones de medición - ¿Qué es eso? Es un tipo. - ¿Qué quieres decir? Unidad
Tiempo de respuesta Tr+Tf θ = 0o φ = 0o 25 oC



-

30 35



ms



Ángulo de visión



θ

φ = 0o 25 oC - 80 -



- ¿Qué es?

φ = 180o 25 oC - 80 -



θ

φ = 90o 25 oC - 80 -
φ = 270o 25 oC - 80 -
Relación de contraste El CR - 25 oC   800 - -
Color de las coordenadas CIE Blanco X. 25 oC 0.300 0.302 0.304 -
Y 25 oC 0.323 0.325 0.327
El rojo X. 25 oC 0.622 0.624 0.626
Y 25 oC 0.327 0.329 0.331



El verde

X. 25 oC 0.286 0.288 0.290
Y 25 oC 0.520 0.522 0.524



El azul

X. 25 oC 0.134 0.136 0.138
Y 25 oC 0.135 0.137 0.139
Transmitancia (con polarizador)       4. 18 años 4.65   %

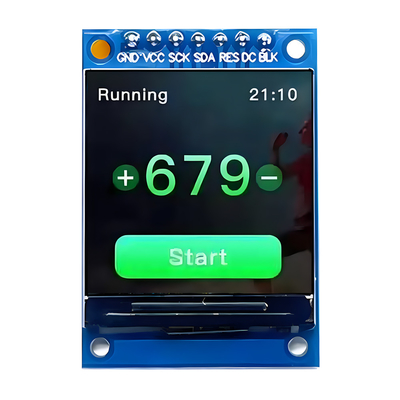

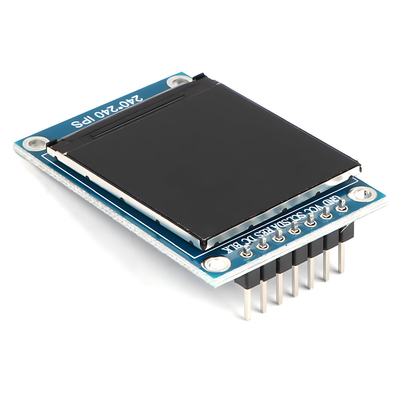

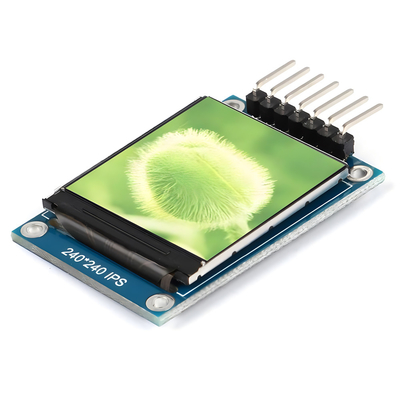

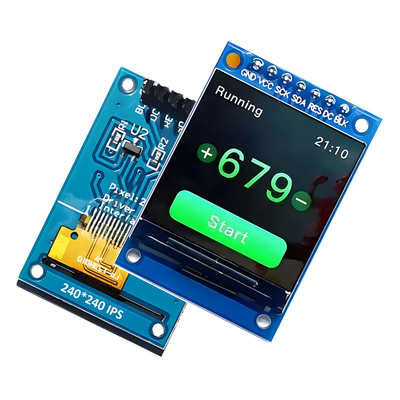

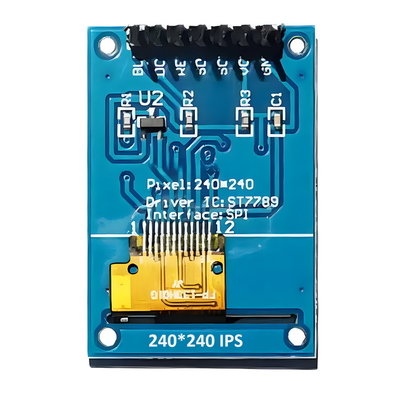

Imagen del producto

Interfaz de serie SPI de 1,3 pulgadas IPS TFT LCD 240x240 Dot con 7 pines de cabecera PCB 1Interfaz de serie SPI de 1,3 pulgadas IPS TFT LCD 240x240 Dot con 7 pines de cabecera PCB 2Interfaz de serie SPI de 1,3 pulgadas IPS TFT LCD 240x240 Dot con 7 pines de cabecera PCB 3Interfaz de serie SPI de 1,3 pulgadas IPS TFT LCD 240x240 Dot con 7 pines de cabecera PCB 4



Instalaciones y certificaciones

Interfaz de serie SPI de 1,3 pulgadas IPS TFT LCD 240x240 Dot con 7 pines de cabecera PCB 5Interfaz de serie SPI de 1,3 pulgadas IPS TFT LCD 240x240 Dot con 7 pines de cabecera PCB 6
