Datos del producto:
|
| Producto: | 0.96 pulgadas TFT LCD | Resolución: | 80x160 puntos |
|---|---|---|---|
| Dirección de visión: | IPS, ángulo de visión libre | Interfaz: | Interfaz SPI |
| Número del pin: | 8 pernos | Conexión: | Enchufe |
| pantalla táctil: | Sin | Capa de vidrio: | Personalizable |
| Luminancia superficial: | 260 cd/m2 (nits) | Duración del LED: | 40,000 horas |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 | El cumplimiento: | Conforme a las normas de Rohs & Reach |
| Resaltar: | 0.96 pulgadas LCD gráfico TFT,Interfaz SPI LCD TFT gráfico,El contenido de los componentes de la pantalla de pantalla TFT es de 80x160 píxeles. |
||
** Descarga de la hoja de datos **

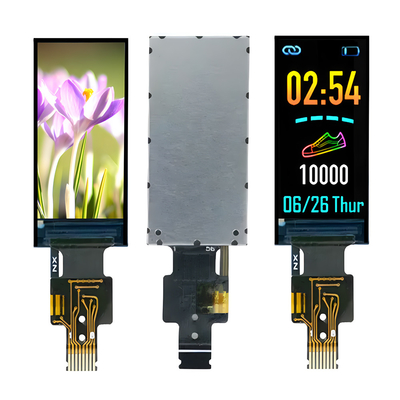

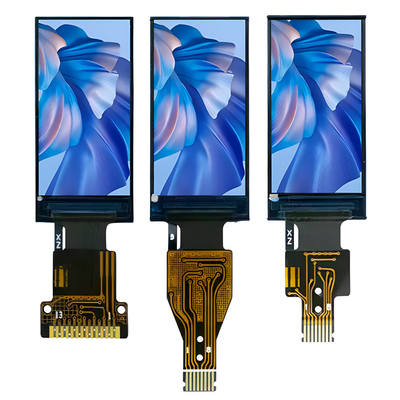

0.96 pulgadas IPS TFT LCD 8 pines Introducción del producto
A pesar de su pequeño tamaño, las pequeñas pantallas TFT LCD se utilizan ampliamente en industrias como dispositivos portátiles inteligentes, instrumentos, cámaras digitales, etiquetas electrónicas, dispositivos de comunicación y hogares inteligentes.Este 0La pantalla TFT de tamaño pequeño de 96 pulgadas SFTO096JY-7183AN adopta una interfaz SPI (interfaz periférica en serie), que es una interfaz full duplex de alta velocidad,bus de comunicación síncrona que sólo ocupa cuatro líneas en los pines del chip, ahorrando espacio para los pines de los chips y el diseño de las PCB.
SFTO096JY-7183AN es una pantalla LCD TFT a todo color con un tamaño diagonal de 0,96 pulgadas y una resolución de 80x160.haciendo que sea muy conveniente para los usuarios programar y usarEl tamaño del módulo del modelo SFTO096JY-7183AN es de 13.5x27.9x1.5 mm, y el tamaño del área activa es de 10.8x21.7 mm.
La tecnología IPS utilizada en el producto garantiza que los usuarios puedan experimentar la vista panorámica de la pantalla y una excelente experiencia de usuario desde cualquier dirección.El controlador ST7735 está integrado en el módulo, con un rango de voltaje lógico de alimentación de 3.0V a 3.4V. Puede funcionar en un rango de temperatura de -20 °C a +70 °C, y su rango de temperatura de almacenamiento es de -30 °C a +80 °C.El FPC de SFTO096JY-7183AN se puede personalizar de acuerdo con los requisitos del usuario y puede estar equipado con una pantalla táctil resistiva (RTP) de nuevo diseño o una pantalla táctil capacitiva.
Características
| - No, no es así. | Punto de trabajo | Contenido |
| 1 | Tamaño del LCD | 0.96 pulgadas en diagonal |
| 2 | Modo de muestra | Normalmente negro |
| 3 | Resolución | El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles. |
| 4 | El punto de paso | 0.135 (H) x 0,1356 ((V) mm |
| 5 | Área activa | 10.8 ((H) x 21,7 (V) mm |
| 6 | Tamaño del módulo | 13.5 ((H) x 27.9 ((V) x 1.5 ((D) mm |
| 7 | Disposición de colores | Bandas RGB V vertical |
| 8 | Interfaz | LÍNEA 4 del SPI |
| 9 | IC de la unidad | Se trata de una serie de medidas de control. |
| 10 | La luminancia ((cd/m2) | 260 (TYP) |
| 11 | Dirección de visión | Todo visto |
| 12 | Iluminación de fondo | 1 LED de color blanco |
| 13 | Temperatura de operación. | -20°C ~ + 70°C |
| 14 | Temperatura de almacenamiento. | -30 °C ~ + 80 °C |
0.96 pulgadas IPS TFT LCD 8 pines Dibujo del producto
Calificaciones máximas absolutas
| Parámetro | El símbolo | - ¿ Qué? | - ¿ Qué es? | Unidad |
| Tensión de alimentación lógica | CICV | - No hay nada.3 | 4.6 | V. |
| Tensión de alimentación analógica | CCC de riesgo | - No hay nada.3 | 4.6 | V. |
| Temperatura de funcionamiento | En la parte superior | -20 años. | 70 | °C |
| Temperatura de almacenamiento | Tst | - 30 años. | 80 | °C |
| Humedad | RH |
- ¿Qué quieres decir? |
90% (max 60 °C) | RH |
Características eléctricas
| Parámetro | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Tensión de alimentación lógica | CICV | 1.65 | 1.8/2.8 | 3.3 | V. |
| Tensión de alimentación analógica | CCC de riesgo | 2.6 | 2.8 | 3.3 |
- ¿Qué quieres decir? |
| Corriente de entrada | No lo sé. |
- ¿Qué quieres decir? |
20 |
- ¿Qué quieres decir? |
- ¿Qué es? |
Características de la luz de fondo
| Punto de trabajo | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad | Condición |
| Voltagem hacia adelante | Vf | 3.0 | 3.2 | 3.4 | V. |
- ¿Qué quieres decir? |
| Corriente hacia adelante | Si es |
- ¿Qué quieres decir? |
20 |
- ¿Qué quieres decir? |
- ¿Qué es? |
- ¿Qué quieres decir? |
| Tiempo de vida útil |
- ¿Qué quieres decir? |
- ¿Qué quieres decir? |
40000 |
- ¿Qué quieres decir? |
Las horas |
Definiciones de pines
|
El pin |
El símbolo |
Descripción |
| 1 | El LEDA | Anodo de luz de fondo |
| 2 | El GND | En el suelo |
| 3 | Reinicio | Pín de reinicio de la LCM |
|
4 |
D/C |
Seleccione el pin del registro D/C = ¥ 1 ¥: Muestra los datos. D/C=0: Datos de mando. |
| 5 | El SDA | Entrada de datos de serie |
| 6 | El SCL | Pin de reloj en serie |
| 7 | VDD | Fuente de alimentación para el sistema analógico (2.8V-3.3V) |
| 8 | Las empresas |
Chip seleccione el pin (Activar bajo) |
Características ópticas
| Punto de trabajo | El símbolo | Condiciones de medición | - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | Unidad | |
| Tiempo de respuesta | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 40 |
ms |
|
Ángulo de visión |
θ |
φ = 0o | 25 oC | - | 80 | - |
- ¿Qué es? |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Relación de contraste | El CR | - | 25 oC | 800 | - | - | |
|
Color de las coordenadas CIE |
Blanco | X. | 25 oC | 0.304 | 0.306 | 0.308 |
- |
| Y | 25 oC | 0.325 | 0.327 | 0.329 | |||
| El rojo | X. | 25 oC | 0.608 | 0.610 | 0.612 | ||
| Y | 25 oC | 0.331 | 0.333 | 0.335 | |||
| El verde | X. | 25 oC | 0.279 | 0.281 | 0.283 | ||
| Y | 25 oC | 0.531 | 0.533 | 0.535 | |||
| El azul | X. | 25 oC | 0.144 | 0.146 | 0.148 | ||
| Y | 25 oC | 0.136 | 0.138 | 0.140 | |||
| Transmitancia (con polarizador) |
5.09 |
% | |||||

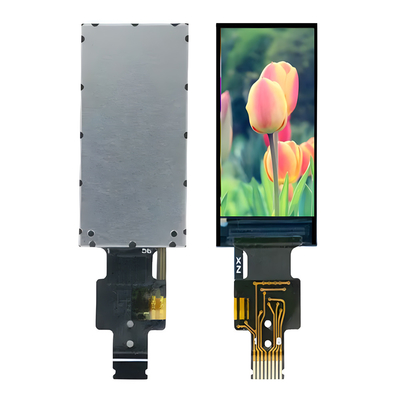

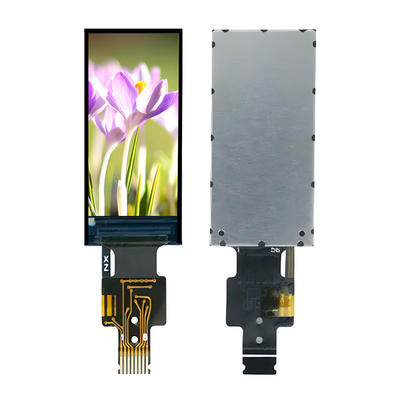

0.96 pulgadas IPS TFT LCD de 8 pines Producto Iel mago
