7" TFT 800x480 puntos con introducción del producto RTP
Número de modelo.:SF-TC700I-9239D-T (totalmente compatible con Innolux AT070TN83)
SF-TC700I-9239D-T es una pantalla LCD TFT de matriz activa de color transmisible TN de 7 pulgadas equipada con un panel táctil resistivo y una resolución de 800x480 puntos.El tamaño del módulo es 165 (ancho) X104 (altura) X6.5 (profundidad) mm; Área efectiva 152.4 (W) X91.44 (H) mm. Este monitor TFT admite una interfaz RGB de 24 bits.la pantalla no refleja la luz y mantiene una mejor calidad de imagen.
La relación de contraste de este módulo es de 500:1 (valor típico) y el brillo es de 300 nits (valor típico).Este módulo funciona en un rango de temperatura de -20 a +70 °C, con temperaturas de almacenamiento que oscilan entre -30 y +80 °C.
Características
| Punto de trabajo | Especificación |
| Tamaño del LCD | 7.0 pulgadas (diagonal) |
| Elemento de conductor | matriz activa de a-Si TFT |
| Resolución | Se trata de un sistema de visualización de la imagen. |
| Modo de muestra | Normalmente blanco, transmisor |
| El punto de paso | 0.0635 ((W) X0.1905 ((H) mm |
| Área activa | 152.4 (W) X91.44 (H) mm |
| Tamaño del módulo | Se aplicará el método siguiente: |
| Tratamiento de la superficie | Protección contra el deslumbramiento |
| Disposición de colores | Bandas RGB |
| Interfaz | El número de teléfono de la empresa |
| Consumo de energía de la luz de fondo | 2.500W (tipo) |
| Consumo de energía del panel | 0.825W (tipo) |

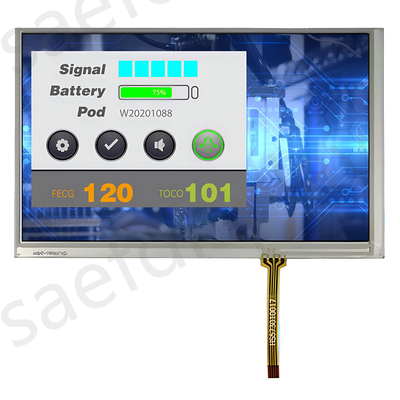

7" TFT 800x480 puntos con dibujo del producto RTP
Definición del pin
| El número de pin. | El símbolo | En el caso de las empresas | Función |
| 1 | VLED | P | Fuente de alimentación para el conductor LED |
| 2 | VLED | P | Fuente de alimentación para el conductor LED |
| 3 | Junta de Directores | Yo... | Ajuste el brillo de LED con PWM Pulse |
| 4 | GLAD | P | Tierra para el circuito LED |
| 5 | GLAD | P | Tierra para el circuito LED |
| 6 | CCC de riesgo | P | Fuente de alimentación para circuitos digitales |
| 7 | CCC de riesgo | P | Fuente de alimentación para circuitos digitales |
| 8 | Modo de trabajo | Yo... | Control del modo DE o HV |
| 9 | DE | Yo... | Activar datos |
| 10 | V.S. | Yo... | Entrada de la señal Vsync |
| 11 | HC | Yo... | Entrada de la señal Hsync |
| 12 | El GND | P | Terreno de potencia |
| 13 | B5 | Yo... | Entrada de datos en azul (MSB) |
| 14 | B4 | Yo... | Entrada de datos en azul |
| 15 | B3 | Yo... | Entrada de datos en azul |
| 16 | El GND | P | Terreno de potencia |
| 17 | B2 | Yo... | Entrada de datos en azul |
| 18 | B1 | Yo... | Entrada de datos en azul |
| 19 | B0 | Yo... | Entrada de datos azul (LSB) |
| 20 | El GND | P | Terreno de potencia |
| 21 | G5 | Yo... | Entrada de datos en verde (MSB) |
| 22 | G4 | Yo... | Entrada de datos en verde |
| 23 | G3 | Yo... | Entrada de datos en verde |
| 24 | El GND | P | Terreno de potencia |
| 25 | G2 | Yo... | Entrada de datos en verde |
| 26 | G1 | Yo... | Entrada de datos en verde |
| 27 | G0 | Yo... | Entrada de datos en verde (LSB) |
| 28 | El GND | P | Terreno de potencia |
| 29 | R1 y R2 | Yo... | Entrada de datos en rojo (MSB) |
| 30 | R4 y R4 | Yo... | Entrada de datos en rojo |
| 31 | R3 | Yo... | Entrada de datos en rojo |
| 32 | El GND | P | Terreno de potencia |
| 33 | R2 | Yo... | Entrada de datos en rojo |
| 34 | R1 | Yo... | Entrada de datos en rojo |
| 35 | R0 | Yo... | Entrada de datos en rojo (LSB) |
| 36 | El GND | P | Terreno de potencia |
| 37 | DCLK | Yo... | Reloj de muestra |
| 38 | El GND | P | Terreno de potencia |
| 39 | El número de personas | Yo... | Seleccione la dirección de escaneo izquierda o derecha |
| 40 | U/D | Yo... | Seleccione la dirección de escaneo hacia arriba o hacia abajo |
Condiciones de funcionamiento típicas
| Punto de trabajo | El símbolo | Los valores | Unidad | ||
| - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | |||
| Válvula de potencia | CCC de riesgo | 3.1 | 3.3 | 3.5 | V. |
| VLED | 4.8 | 5 | 5.2 | V. | |
| En el caso de las | - | 250 | 300 | - ¿Qué es? | |
| Consumo corriente | - ¿Cuál es el problema? | - | 500 | 550 | - ¿Qué es? |
| Alta tensión de entrada lógica | VIH | 0.7VCC | - | CCC de riesgo | V. |
| Lógico de entrada baja tensión | VIL | 0 | - | 0.3VCC | V. |
| Tiempo de vida del LED | - | 40,000 | - | - | - ¿ Qué? |
Especificaciones ópticas
| Punto de trabajo | El símbolo | Condición | Los valores | Unidad | ||
| - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | ||||
| Ángulo de visión (CR ≥ 10) | θL | Φ=180° ((9 horas) | 60 | 70 | - | Grado |
| θR | Φ=0°(3 horas) | 60 | 70 | - | ||
| θT | Φ=90° ((12 horas) | 40 | 50 | - | ||
| θB | Φ=270° ((6 horas) | 60 | 70 | - | ||
| Tiempo de respuesta | Tones | Normal θ=Φ=0° | - | 10 | 20 | Msec |
| - ¿Qué es esto? | - | 15 | 30 | Msec | ||
| Proporción de contraste | El CR | 400 | 500 | - | - | |
| Cromaticidad del color | WX | 0.26 | 0.31 | 0.36 | - | |
| En el caso de las | 0.28 | 0.33 | 0.38 | |||
| Luminancia | - ¿ Qué? | 250 | 300 | - | cd/m2 | |
| Uniformidad de la luminancia | YU | 70 | 75 | - | % | |

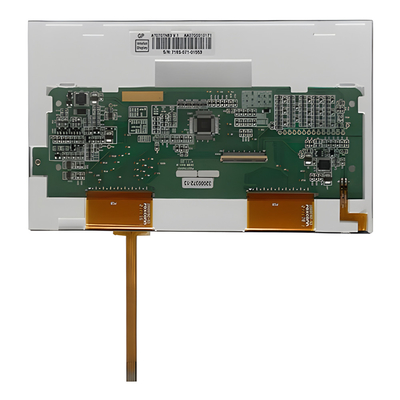

7" TFT 800x480 puntos con imagen del producto RTP
