Datos del producto:
|
| Producto: | 3Módulo SPI de 2 pulgadas | Estructura de módulo: | Las partidas de los circuitos de circuito impreso TFT+RTP+SPI |
|---|---|---|---|
| Resolución: | 240x320 puntos | Interfaz: | 4 alambre SPI |
| Pantalla táctil: | Con la pantalla táctil resistente | Control de conducción: | ILI9341 |
| Dimensión de contorno: | 55.04x89.3 (mm) | Área activa: | 48.6x64.8 (mm) |
| Número del pin: | 14 alfileres | Temperatura de funcionamiento.: | -20°C ~ 70°C |
| Temperatura de almacenamiento.: | -30°C a 80°C | Voltado de trabajo: | 3.3V / 5V |
| Consumo de energía: | - 90 mA | Peso: | - 25 gramos |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 | El cumplimiento: | Conforme a las normas de Rohs & Reach |
| Resaltar: | 3Módulo de pantalla LCD TFT de 2 pulgadas,ILI9341 Pantalla táctil LCD del conductor,Pantalla táctil LCD con 240x320 puntos |
||
3.2 pulgadas SPI Interfaz Serial Módulo TFT Introducción del producto
SFTM320XM-7169AT es un módulo LCD de 3,2 pulgadas que adopta un método de comunicación SPI de 4 hilos, con un controlador IC de ILI9341, una resolución de 240x320, y función táctil (opcional).Este módulo incluye una pantalla LCD, circuito de control de retroiluminación y circuito de control de pantalla táctil.
Características
| Producto: | 3Módulo SPI de 2 pulgadas |
| Estructura del módulo: | Las partidas de los circuitos de circuito impreso TFT+RTP+SPI |
| Resolución: | 240x320 puntos |
| Interfaz: | 4 SPI de alambre |
| Pantalla táctil: | Con pantalla táctil resistiva |
| Control del conductor: | ILI9341 |
| Dimensión de contorno: | 55.04x89.3 (mm) |
| Área activa: | 48.6x64.8 (mm) |
| Número del pin: | 14 pines |
| Temperatura de funcionamiento | -20°C ~ 70°C |
| Temperatura de almacenamiento: | -30°C a 80°C |
| Válvula de tensión de funcionamiento: | 3.3V / 5V |
| Consumo de energía: | - 90 mA |
| Peso: | - 25 gramos |
Configuración del hardware
El circuito de hardware de este módulo LCD consta de tres partes principales: circuito de control de pantalla LCD, circuito de control de pantalla táctil y circuito de control de retroiluminación.
1El circuito de control de pantalla LCD se utiliza para controlar los pines de la pantalla LCD, incluidos los pines de control y los pines de transmisión de datos.
2El circuito de control de pantalla táctil puede controlar la respuesta táctil de pantalla táctil y la lectura de coordenadas táctiles (opcional en pantalla táctil).
3, el circuito de control de la luz de fondo se utiliza para controlar el brillo de la luz de fondo y la atenuación.Este circuito puede omitirse y el pin de control de retroiluminación se puede conectar directamente a un 3Fuente de alimentación de.3V.

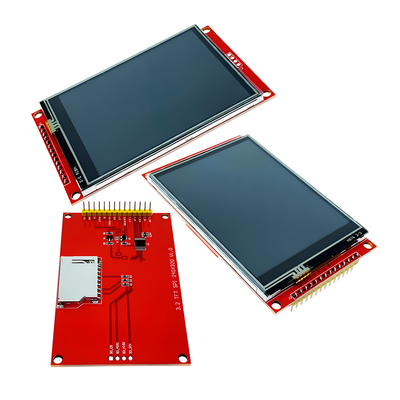

3.2 pulgadas SPI Interfaz Serial Módulo TFT Dibujo del producto
![]()
Definición del pin
| - No, no lo sé. | El pin | Descripción |
| 1 | CCC de riesgo | LCD Alimentación positiva (3.3V~5V) |
| 2 | El GND | LCD en tierra |
| 3 | Las empresas | Seleccionar el chip LCD |
| 4 | Reinicio | Reinicio del LCD |
| 5 | DC/RS | Registro LCD/señal de selección de datos |
| 6 | SDI ((MOSI) | Señales de escritura de datos del bus SPI LCD |
| 7 | El SCK | Signo de reloj del bus SPI LCD |
| 8 | El LED |
señal de control de la luz de fondo (iluminación de alto nivel, Si no se requiere ningún control, por favor conecte al 3.3V) |
| 9 | SDO ((MISO) | La señal de datos de lectura del bus SPI LCD (si no es necesaria, puede desconectarse) |
|
Los siguientes son pines de pantalla táctil. Si no tienen función táctil o no requieren función táctil, pueden desconectarse. |
||
| 10 | T_CLK | La señal de reloj del bus SPI de la pantalla táctil |
| 11 | T_CS | Señal de selección de chips en pantalla táctil |
| 12 | T_DIN | Señal de entrada del bus SPI con pantalla táctil |
| 13 | T_DO | SIGNAL de salida del bus SPI con pantalla táctil |
| 14 | T_IRQ | La señal de interrupción de pantalla táctil |

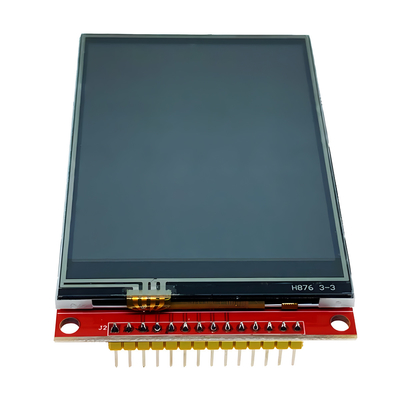

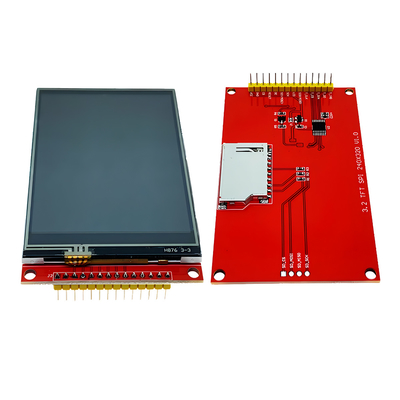

3Imagen del producto del módulo TFT de interfaz serie SPI de.2 pulgadas
![]()
![]()
![]()
