Datos del producto:
|
| Producto: | 2.2 pulgadas SPI TFT LCD | Resolución: | 176x220 |
|---|---|---|---|
| Pantalla táctil: | Con la pantalla táctil resistente | Interfaz: | El SPI |
| Capa de vidrio: | para ser personalizado | Dirección de visión: | 12:00 |
| Control de conducción: | ILI9225G o equivalente | Conexión: | Enchufe (personalizable) |
| Luminancia: | 250 cd/m2 (nits) | Número del pin: | 14 alfileres |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display LCD TFT gráfico,2Display LCD TFT de 2 pulgadas,Exhibición de SPI TFT LCD |
||
2.2 pulgadas SPI QCIF TFT Descripción del producto
Especificaciones mecánicas
| Punto de trabajo | Especificación | Unidad |
| El tamaño de la pantalla | 2.2 | pulgadas |
| DIMENSIONES de línea | 43 por 56,16 por 2.3 | En el caso de los |
| IC del controlador | ILI9225G | - |
| Tipo de interfaz | 4-SPI | - |
2.2 pulgadas SPI QCIF producto TFTDibujo
Descripción del PIN
| - No, no es así. | Nombre del PIN | En el caso de las empresas | Descripción |
| 1 | El GND | Yo... | En el suelo |
| 2 | Reinicio | Yo... | LCM Reiniciar señal de entrada |
| 3 | El SCL | Yo... | En Interfaz Serial, esto se usa como SCL. |
| 4 | D/C | Yo... | En SPI de 4 líneas, este pin se utiliza como D/CX (selección de datos/comandos). |
| 5 | El CSX | Yo... | Pin de entrada para la señal de selección de chips |
| 6 | SDA/SDO | Yo... | Entrada de fecha/salida de datos |
| 7 | No incluido | - | - |
| 8 | El GND | Yo... | En el suelo |
| 9 | CCC de riesgo | Yo... | Fuente de alimentación 2.8V Voltado |
| 10 | A. No | ¿ Qué? | Anodo LED |
| 11 a 14 | K1-K4 | ¿ Qué? | Cátodo LED |
Límites máximos absolutos
| Punto de trabajo | El símbolo | Valor | Unidad |
| Voltagem de la fuente de alimentación para la lógica | VDD | 1.6 ~ 3.3 | V. |
| Voltado de entrada | El vino | VDD + 0.3 | V. |
| Temperatura de funcionamiento | - ¿Qué es? | - De 20 a 70 años | °C |
| Temperatura de almacenamiento | Tstg | -30 a 80 años | °C |
Características electroópticas de la luz de fondo
| Punto de trabajo | El símbolo | En el caso de las | Tipo de producto | Se trata de: | Unidad |
Prueba Condición |
| Válvula de alimentación | Vf | 3.0 | 3.2 | 3.4 | V. | Si = 60 mA |
| Corriente de suministro | Si es | - | 60 | - | - ¿Qué es? | - |
| Voltagem inversa | - ¿ Qué? | - | - | 5 | V. | - |
| Disipación de energía | Pd | - | 19.2 | - | MW | - |
| Intensidad luminosa para LCM |
- |
200 | 250 | - | Cd/m2 | Si = 60 mA |
| Uniformidad para la CML | - | 80 | - | - | Porcentaje | Si = 60 mA |
| Color de luz de fondo | Blanco | |||||
Características ópticas
| - No, no es así. | Sección 1 | El símbolo | Condiciones | Especificación | Unidad | |||
| - ¿ Qué? | Tipo de producto | - ¿ Qué es? | ||||||
| 1 | Tiempo de respuesta | Tr+Tf | 25°C | - | 20 | - | - ¿ Por qué? | |
| 2 | Transmitancia (con PL) | T (%) | - | - | 5.0 | - | - | |
| 3 | Tasa de contraste | Crónica |
θ=0, Ángulo de visión normal |
- | 500 | - | - | |
| 4 |
Ángulo de visión
|
¿Qué es eso? | θR | En el caso de las empresas de servicios de seguros, el importe de la ayuda será el siguiente: | - | 55 | - | - ¿Qué es? |
| θL | - | 55 | - | |||||
| Es verdad. | Θ+ | - | 55 | - | ||||
| ¿Qué es esto? | - | 25 | - | |||||

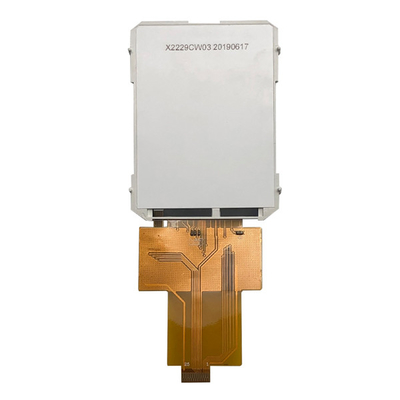

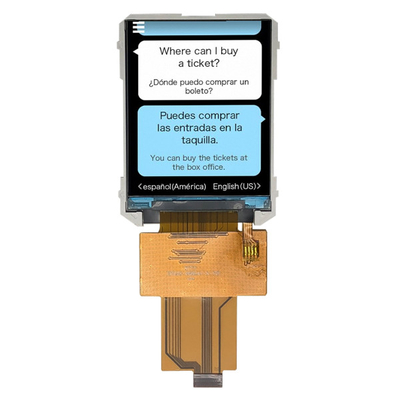

2Imagen del producto.2 pulgadas SPI QCIF TFT
