Datos del producto:
|
| Producto: | 2Display TFT redondo de.8 pulgadas | Resolución: | 480 (RGB) x 480 puntos |
|---|---|---|---|
| Pantalla táctil: | Pantalla táctil capacitiva (CTP) | Dirección de visión: | Ángulo de visión completo del IPS |
| Control de conducción: | Las demás: | Número del pin: | 30 pines |
| Conexión: | ZIF | Luminancia superficial: | 250 cd/m2 (nits) |
| Interfaz: | RGB de 18 bits | Duración del LED: | 40,000 horas |
| Top:: | -20°C a +70°C | Dimensión de contorno: | 86.7 ((W)) × 86.7 ((H) × 4.19 ((T) mm |
| Actividad: | 70.13 ((W) x70.13 ((H) mm | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display LCD TFT de 480x480,2Display LCD TFT de 0 |
||
2.8 pulgadas capacitiva con pantalla táctil TFT redonda Descripción
Este producto tiene la característica de baja tensión de entrada, VDD: 2,7 ~ 3,6V. Debido al uso de la tecnología IPS, el producto tiene un ángulo de visión de 80 grados desde cualquier dirección.El producto utiliza valores RGB 18BIT como interfaz de la CPU y está equipado con un circuito de alimentación internoEste producto está diseñado con una pantalla táctil capacitiva (CTP), que es más conveniente de usar y proporciona a los usuarios una muy buena experiencia.
| Puntos de información general | Especificación | Unidad |
| Panel principal | ||
| Zona de visualización (AA) | 70.128 ((H) * 70.128 ((V) (2.8 pulgadas)) | En el caso de los |
| Elemento de conductor | matriz activa de a-Si TFT | - |
| Muestra los colores | 16.7M | colores |
| Número de píxeles | 480 (RGB) * 480 | Puntos |
| Disposición de los píxeles | Bandas verticales RGB | - |
| Pitch de los píxeles | 0.180 ((H) *0.180 ((V) | En el caso de los |
| Ángulo de visión | Todos los | A las ocho. |
| IC de la unidad | Se aplicará el procedimiento siguiente: | - |
| Disposición de los píxeles de color | Bandas verticales RGB | |
| Modo de muestra | Transmisor/ Normalmente negro | - |
| Temperatura de funcionamiento | -20 ¢ + 70 | °C |
| Temperatura de almacenamiento | -30 ¢ + 80 | °C |
Información mecánica
| Punto de trabajo | - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | Unidad | Nota | |
| Tamaño del módulo | Se trata de una línea horizontal. | - | 86.7 | - | En el caso de los | - No hay nada.1 |
| V (vertical)) | - | 86.7 | - | En el caso de los | - No hay nada.1 | |
| Profundidad ((D) | - | 4.19 | - | En el caso de los | ± 03 | |
| Peso | - | DTD | - | G | - | |
2.8 pulgadas 480x480 Round TFT LCD Display Module Dibujo
Descripción del PIN
| El pin NO. | El símbolo | Nivel | Función |
| 1 | El LEDA | H. | Luz de fondo + |
| 2 | Se trata de la siguiente: | - ¿ Qué? | La luz de fondo... |
| 3 | El LEDK2 | - ¿ Qué? | La luz de fondo... |
| 4 | El LEDK3 | - ¿ Qué? | La luz de fondo... |
| 5 | Se trata de: | - ¿ Qué? | La luz de fondo... |
| 6 | VDD 2,8 V | H. | Fuente de alimentación (de 2,5 a 3,3 V) |
| 7 | Las emisiones de gases de efecto invernadero | H. | Fuente de alimentación (1,65-3,3 V) |
| 8 | RST de la LCM | H/L | Pin de reinicio de hardware de la LCM |
| 9 | Técnica de trabajo | H/L | Producción de efecto de desgarro |
| 10 | PWM | H/L | Luz de fondo encendido/apagado. |
| 11 | El GND | - ¿ Qué? | En el suelo |
| 12 | D0P | H/L | HSSI_D0+ son líneas de señal de datos diferenciales. |
| 13 | D0N | H/L | HSSI_D0- son líneas de señal de datos diferenciales. |
| 14 | El GND | - ¿ Qué? | En el suelo |
| 15 | D1P | H/L | HSSI_D1+ son líneas de señal de datos diferenciales. |
| 16 | D1N | H/L | HSSI_D1- son líneas de señal de datos diferenciales. |
| 17 | El GND | - ¿ Qué? | En el suelo |
| 18 | El CP | H/L | HSSI_CLK+ son líneas de señal de datos diferenciales. |
| 19 | No incluidos | H/L | HSSI_CLK- son líneas de señal de datos diferenciales. |
| 20 | El GND | - ¿ Qué? | En el suelo |
| 21 | No incluido | No incluido | |
| 22 | El GND | - ¿ Qué? | En el suelo |
| 23 | No incluido | No incluido | |
| 24 | El GND | - ¿ Qué? | En el suelo |
| 25 | TP-INT | H/L | Pin de interrupción |
| 26 | TP-SDA | H/L | Pín de entrada de datos de serie |
| 27 | TP-SCL | H/L | Entrada de reloj en serie |
| 28 | TP-REST | H/L | El pin de reinicio de TP Hardware |
| 29 | TP-VCC | H/L | Fuente de alimentación 2.8V |
| 30 | El GND | - ¿ Qué? | En el suelo |
Calificaciones máximas absolutas
|
Punto de trabajo |
El símbolo |
Los valores |
Unidad |
|
| - ¿ Qué? | - ¿Qué quieres decir? | |||
| Tensión de alimentación para el circuito lógico | CICV | - No hay nada.3 | 4.6 | V. |
| Tensión de alimentación para circuito analógico | VCI | - No hay nada.3 | 4.6 | V. |
Características eléctricas de corriente continua
|
Punto de trabajo |
El símbolo |
Los valores |
Unidad |
En el caso de la |
||
| - ¿ Qué? | Tipo de producto | - ¿Qué quieres decir? | ||||
| Fuente de alimentación | CCC de riesgo | 2.7 | 2.8 | 3.3 | V. | |
| Modo normal Consumo corriente | En el caso de las | - | - | 55 | - ¿Qué es? | VCC = 2,8V |
| Puerta TFT con voltaje encendido | VGH | 11.5 | 12 | 16 | V. | |
| Puerta TFT fuera de tensión | VGL | -8 años | -12 años. | -12 años. | V. | |
Características de la unidad de luz de fondo
|
Punto de trabajo |
El símbolo |
Los valores |
Unidad |
En el caso de la |
||
| - ¿ Qué? | Tipo de producto | - ¿Qué quieres decir? | ||||
| Voltado de alimentación hacia adelante | Vf | 2.7 | - | 3.3 | V. | |
| Ahorro anticipado | Si es | - | 80 | - | - ¿Qué es? | |
| Luminancia de la LCM | El LV | 220 | 250 | - | cd/m2 | El valor de las emisiones de CO2 será el siguiente: |
| Uniformidad | / | 80 | % | - | ||

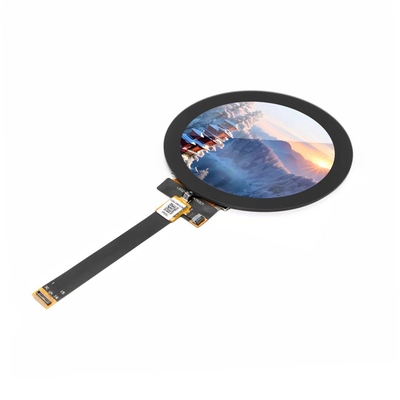

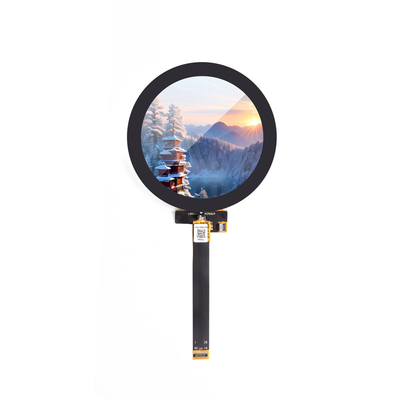

2.8 pulgadas 480x480 Round TFT LCD Display Module Imagen del producto
Prueba de fiabilidad
|
Punto de ensayo |
Condición de ensayo
|
Inspección después del ensayo |
| Operación a altas temperaturas | 70 °C durante 96 horas |
Una vez finalizado el ensayo, las muestras de LCD probadas deberán colocarse en un ambiente interior con temperatura y humedad normales durante 2-4 horas o más antes de la inspección funcional y visual.Las muestras no podrán presentar los siguientes defectos:: 2Cada módulo probado sólo puede utilizarse para uno de los proyectos de ensayo. |
| Operación a baja temperatura | -20°C durante 96 horas | |
| Almacenamiento a alta temperatura | 80 °C durante 96 horas | |
| Almacenamiento a baja temperatura | -30°C durante 96 horas | |
| Operación de alta temperatura Operación de humedad | 60°C, 90% de H.R. durante 72 horas | |
| Choque térmico | -10°C (~ 30 min) ~ +25°C (~ 5 min) ~ +60°C (~ 30 min) durante 10 ciclos | |
| Prueba de vibración (sin operación) |
Frecuencia: 10~55Hz Amplitud:1.0 mm Tiempo de barrido: 11 min. Período de ensayo: 6 ciclos para cada dirección de X, Y, Z |
|
|
Prueba de electricidad estática |
Toque ±4KV, contacto con el aire ±8KV |
