Datos del producto:
|
| Palabras clave: | TFT con pantalla táctil capacitiva de 7 pulgadas | Pantalla táctil: | CTP ((Pantalla táctil capacitiva) |
|---|---|---|---|
| Resolución: | puntos 1024x600 | Dimensión del vidrio de cubierta: | Con el gorila 2 |
| Interfaz LCM: | RGB | Luminancia superficial: | 1000 liendres |
| EMI: | con protección EMI | Dureza de la superficie: | >7H |
| Resistencia al choque: | El precio de venta | Duración del LED: | 40,000 horas |
| Las pines: | 50 alfileres | Dirección de visión: | Todo el ángulo de visión ((80/80/80/80) |
| A prueba de polvo: | con 3M VHB | Interfaz CTP: | I2C |
| Temperatura de funcionamiento.: | – 30℃ a +75℃ | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Ik08 pantalla TFT,pantalla TFT de vidrio de 3 mm |
||
Introducción del producto
SAEF Technology SFTO700XC-7026ACT utiliza vidrio Corning Gorilla de 3 mm como placa de cubierta, que tiene resistencia al impacto IK08 y una dureza de superficie de hasta 7H.Existen múltiples opciones funcionales para el tratamiento de la superficie del vidrio, como antibacteriano, resistente al agua, antihuellas dactilares, anti-brillo y anti-reflejo.El tamaño del vidrio de la cubierta se puede personalizar de acuerdo con la aplicación del clientePara lograr la prevención del polvo, aplicaremos 3M VHB en los escalones de la parte posterior del vidrio, lo que puede evitar completamente que el polvo entre en el dispositivo del usuario.También hemos llevado a cabo un tratamiento antiestáticoMediante pruebas de electricidad estática de contacto, el nivel de electricidad estática del producto / equipo del usuario alcanzó 8KV, y mediante pruebas de electricidad estática en el aire, alcanzó 10KV.Otra opción de aplicación es que el producto puede tener efectos táctiles perfectos, con las manos desnudas o con guantes de plástico.
SAEF Tecnología SFTO700XC-7026ACT se utiliza actualmente por los clientes con un brillo de 1000 nits.500 y 1500 nits para satisfacer las necesidades de los usuarios en diferentes entornos.
Detalles rápidos del producto
1. Tamaño de la pantalla LCD: 7 ′′ pulgadas TFT
2. Resolución: 1024x600
3. Ángulo de visión: libre, todos los ángulos de visión
4Dimensión del contorno: 164x97x2.6mm
5Tipo de interfaz LCM: RGB
6. Tipo de interfaz CTP: I2C
7. Temperatura: desde arriba -30°C a +75°C; desde abajo -30°C a +80°C
8. Panel táctil: pantalla táctil capacitiva ((CTP)
Especificación
| Características | Especificaciones | |
| Muestra las especificaciones. | Tipo de pantalla LCD | 7.0 pulgadas |
| Resolución (H*V) | 1024 ((RGB) × 600 | |
| Tipo de tecnología | a-Si TFT | |
| Configuración de píxeles | Bandas verticales de RGB | |
| Modo de muestra | Normalmente negro | |
| Tratamiento de la superficie | El resplandor | |
| Dirección de visión | Todos los | |
| Dirección de inversión de la escala gris | - No, no lo sé. | |
|
Mecánica Características |
CuadroDimensiones (W x H x T) (mm) | 218.42 por 146.9 por 9.55 |
| Área activa (mm) | 154.21 por 85.92 | |
| Con / sin pantalla táctil | Con el CTP | |
| Tipo de conector de coincidencia | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto | |
| Tipo de luz de fondo | El LED | |
| Peso (g) | DTD | |
| Características eléctricas | Interfaz | RGB |
| Número de colores | 16.7M | |
| IC del controlador | El número de unidades de producción de las que se trate será el siguiente: | |
| IC de la CTP | Las demás: | |
Dibujo
| - No, no es así. | Nombre del pin | Descripción |
| 1 | Se aplicará el método siguiente: | Tensión de potencia para luz de fondo LED Anodo |
| 2 | LED-A2 | Tensión de potencia para luz de fondo LED Anodo |
| 3 | La luz LED-K1 | Tensión de potencia para el cátodo de retroiluminación LED |
| 4 | La luz LED-K1 | Tensión de potencia para el cátodo de retroiluminación LED |
| 5 | El GND | Terreno de potencia |
| 6 | VCOM (Comunidad de Control de Vuelos) | Voltado VCOM |
| 7 | El DVDD | Energía para el circuito digital |
| 8 | Modo de trabajo | Control del modo DE o HV.Modo H:DE.Modo L:HSD/VSD |
| 9 | DE | Activar datos |
| 10 | V.S. | Entrada de la señal Vsync |
| 11 | HC | Entrada de la señal Hsync |
| 12 | B7 | La señal de datos azul (MSB) |
| 13 | B6 | Señales de datos azul |
| 14 | B5 | Señales de datos azul |
| 15 | B4 | Señales de datos azul |
| 16 | B3 | Señales de datos azul |
| 17 | B2 | Señales de datos azul |
| 18 | B1 | Señales de datos azul |
| 19 | B0 | Señales de datos azules (LSB) |
| 20 | El G7 | La señal de datos verde (MSB) |
| 21 | G6 | Señales de datos verdes |
| 22 | G5 | Señales de datos verdes |
| 23 | G4 | Señales de datos verdes |
| 24 | G3 | Señales de datos verdes |
| 25 | G2 | Señales de datos verdes |
| 26 | G1 | Señales de datos verdes |
| 27 | G0 | La señal de datos verde (LSB) |
| 28 | R7 y R7 | Señales de datos ROJOS (MSB) |
| 29 | R6 | Signo de datos rojo |
| 30 | R1 y R2 | Signo de datos rojo |
| 31 | R4 y R4 | Signo de datos rojo |
| 32 | R3 | Signo de datos rojo |
| 33 | R2 | Signo de datos rojo |
| 34 | R1 | Signo de datos rojo |
| 35 | R0 | Señales de datos ROJOS |
| 36 | El GND | Terreno de potencia |
| 37 | DCLK | El reloj DOT |
| 38 | El GND | Terreno de potencia |
| 39 | El número de personas | Seleccione la dirección de escaneo izquierda o derecha. |
| 40 | U/D | Seleccione hacia arriba o hacia abajo la dirección de escaneo. |
| 41 | VGH | Puerta encendida |
| 42 | VGL | Puerta de apagado de tensión |
| 43 | AVDD | Voltado de potencia para circuito analógico. |
| 44 | Reinicio | Pin de reinicio global |
| 45 | No incluido | No hay conexión. |
| 46 | VCOM (Comunidad de Control de Vuelos) | Voltado VCOM |
| 47 | DITHB |
Función de desaceleración.Resolución de H:6 bits ((últimos 2 bits de datos de entrada Resolución truncada: 8 bits (configuración predeterminada) |
| 48 | El GND | Terreno de potencia |
| 49 | No incluido | No hay conexión. |
| 50 | No incluido | No hay conexión. |

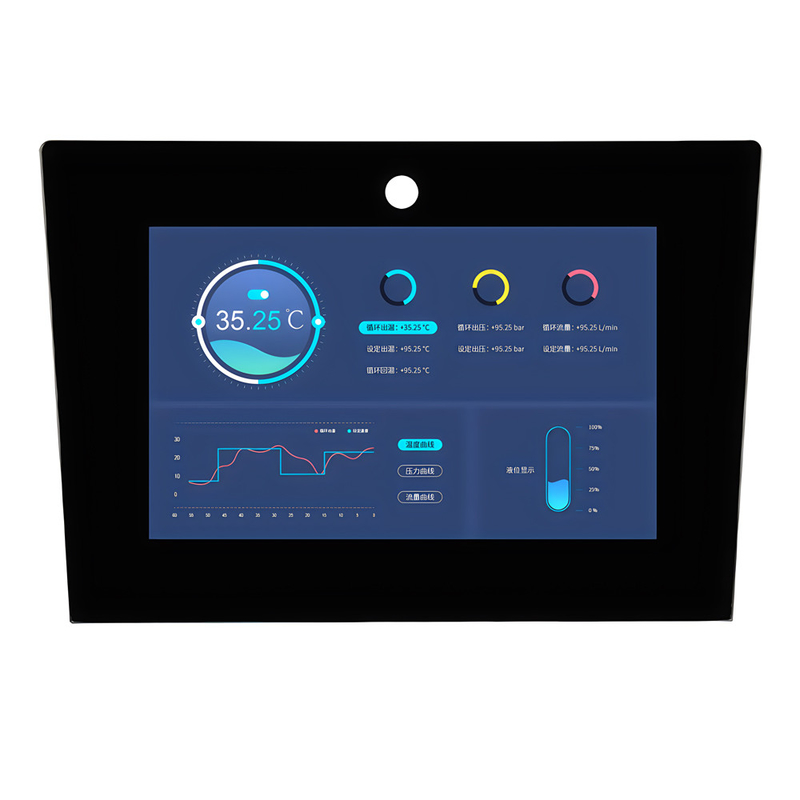

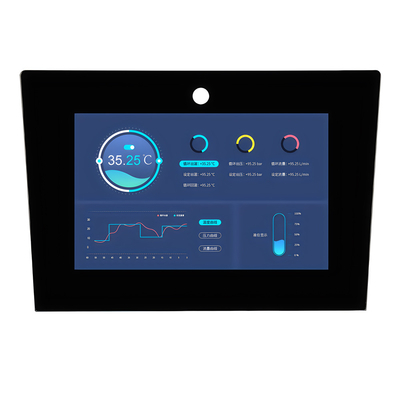

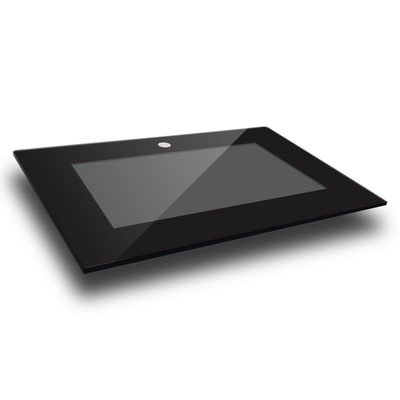

Imagen del producto
