Datos del producto:
|
| Palabras clave: | TFT de 7 pulgadas | Pantalla táctil: | CTP ((Pantalla táctil capacitiva) |
|---|---|---|---|
| Resolución: | puntos 1024x600 | Dimensión del vidrio de cubierta: | El gorila de Koning |
| Interfaz LCM: | Mipi | Luminancia superficial: | 300 cd/m2 (hasta 1500 nits) |
| EMI: | con blindaje EMI | Dureza de la superficie: | >7H |
| Resistencia al choque: | El precio de venta | Duración del LED: | 40,000 horas |
| Las pines: | 30 pines | Dirección de visión: | Todo el ángulo de visión ((80/80/80/80) |
| Interfaz CTP: | I2C | Temperatura de funcionamiento.: | – 20℃ a +70℃ |
| El cumplimiento: | Conforme con las normas REACH y RoHS | A prueba de polvo: | con 3M VHB |
| Resaltar: | 7H Dureza TFT con pantalla táctil,TFT de pantalla táctil de 7 pulgadas,TFT con pantalla táctil IK08 |
||

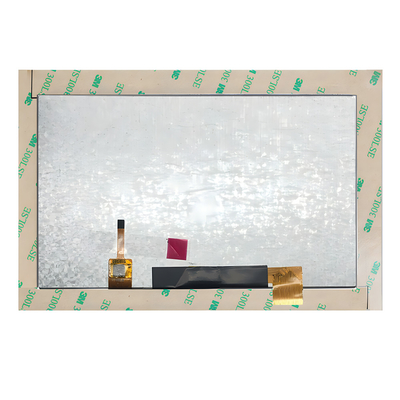

SAEF Technology SF-TO700B-8857A-CT utiliza vidrio Corning Gorilla de 2 mm como placa de cubierta, que tiene resistencia al impacto IK08 y una dureza de superficie de hasta 7H.Existen múltiples opciones funcionales para el tratamiento de la superficie del vidrio, como antibacteriano, resistente al agua, antihuellas dactilares, anti-brillo y anti-reflejo.El tamaño del vidrio de la cubierta se puede personalizar de acuerdo con la aplicación del clientePara lograr la prevención del polvo, aplicaremos 3M VHB en los escalones de la parte posterior del vidrio, lo que puede evitar completamente que el polvo entre en el dispositivo del usuario.También hemos llevado a cabo un tratamiento antiestáticoMediante pruebas de electricidad estática de contacto, el nivel de electricidad estática del producto / equipo del usuario alcanzó 8KV, y mediante pruebas de electricidad estática en el aire, alcanzó 10KV.Otra opción de aplicación es que el producto puede tener efectos táctiles perfectos, con las manos desnudas o con guantes de plástico.
La tecnología SAEF SF-TO700B-8857A-CT es utilizada actualmente por clientes con un brillo de 300 nits.Las nuevas tecnologías de la información y la comunicación, que se están desarrollando en los últimos años, han permitido a los usuarios de la información y la comunicación utilizar las tecnologías de la información y de la comunicación..
Detalles rápidos del producto
1. Tamaño de la pantalla LCD: 7 ′′ pulgadas TFT
2. Resolución: 1024x600
3. Ángulo de visión: libre, todos los ángulos de visión
4Dimensión del contorno: 164x97x2.6mm
5Tipo de interfaz LCM: MIPI
6. Tipo de interfaz CTP: I2C
7. Temperatura: desde arriba -20°C a +70°C; desde abajo -30°C a +80°C
8. Panel táctil: pantalla táctil capacitiva ((CTP)
Especificación
| Punto de trabajo | Contenido | Unidad |
| Tipo de pantalla LCD | 7.0 TFT-LCD, transmisor | |
| Dimensión de contorno | 190.0 (V) x 138.0 (H) x 5.78 (T) | En el caso de los |
| Área activa | 85.92 ((V) x154.21 ((H) | En el caso de los |
| Dirección de visión | Todos los ángulos | - - - |
| Muestra el color | 16.7M | |
| Número de puntos | 1024 ((RGB) x600 | Puntos |
| Pintura de puntos (H × V) | 0.1506 ((W) x 0.1432 ((H) | En el caso de los |
| Tipo Assy | Se aplicará el método de cálculo de las emisiones. | - - - |
| Luz de fondo | Luz de fondo LED blanca | - |
| Interfaz | Interfaz MIPI | |
| Peso | DTD | G |
Módulo LCD TFT de 7 pulgadas 1024x600 interfaz MIPI IPS con dibujo del producto CTP
| El número de pin. | El símbolo | Función |
| 1 | VLED+ | Anodo LED |
| 2 | VLED+ | Anodo LED |
| 3 | VGH | Potencia positiva para TFT |
| 4 | VGL | Potencia negativa para TFT |
| 5 | Número de identificación | Puerta hacia arriba o abajo control de escaneo. UPDN = L, impulso de inicio vertical de salida STV2 y salida de pin UD lógica L al controlador de la puerta. (por defecto) UPDN = H, impulso de arranque vertical de salida STV1 y salida de pin UD lógica H al controlador de la puerta |
| 6 | El SHLR | Fuente de control de secuencia derecha o izquierda. SHLR = ?? L??, desplazamiento a la izquierda: últimos datos = S1←S2←S3..........←S1536 = primeros datos. SHLR = H, desplazamiento a la derecha: primeros datos = S1→S2→S3........→S1536 = últimos datos. |
| 7 | VLED- | Cátodo LED |
| 8 | VLED- | Cátodo LED |
| 9 | AVDD | Potencia para circuito analógico |
| 10 | El GND | En el suelo |
| 11 | D3P | Entrada de datos MIPI. |
| 12 | D3N | Entrada de datos MIPI. |
| 13 | El GND | En el suelo |
| 14 | D2P | Entrada de datos MIPI. |
| 15 | D2N | Entrada de datos MIPI. |
| 16 | El GND | En el suelo |
| 17 | El CLKP | Entrada del reloj MIPI |
| 18 | Nombre de la empresa | Entrada del reloj MIPI |
| 19 | El GND | En el suelo |
| 20 | D1P | Entrada de datos MIPI. |
| 21 | D1N | Entrada de datos MIPI. |
| 22 | El GND | En el suelo |
| 23 | D0P | Entrada de datos MIPI. |
| 24 | D0N | Entrada de datos MIPI. |
| 25 | El GND | En el suelo |
| 26 | Se trata de la siguiente: | En modo de espera. STBYB = H, funcionamiento normal (por defecto) STBYB = L, el controlador de tiempo, el controlador de la fuente se apagará, todas las salidas son GND. |
| 27 | Reinicio | Pin de reinicio global. Bajo activo para entrar en estado de reinicio. Normalmente tira alto. Conecta con un circuito de reinicio RC para estabilidad. |
| 28 | VDD ((1.8V) | Circuito digital |
| 29 | VDD ((1.8V) | Circuito digital |
| 30 | VCOMIN | Voltagem común |

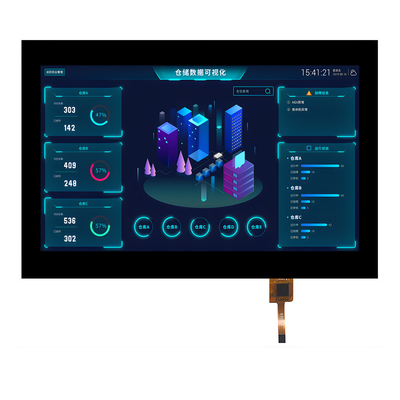

Módulo LCD TFT de 7 pulgadas 1024x600 interfaz MIPI IPS con imagen del producto CTP
