Datos del producto:
|
| Producto: | 5 pulgadas de pantalla LCD IPS TFT | Resolución: | 720x1280 puntos |
|---|---|---|---|
| Interfaz: | MIPI (customizable) | Pantalla táctil: | pantalla táctil capacitiva |
| Dirección de visión: | IPS Todo el ángulo de visión ((85/85/85/85) | Estructura del PCAP: | El GFF |
| Regulador del LCD: | ILI9881C | Controlador CTP: | GT911 |
| Dimensión del vidrio de cubierta: | Personalizable | Número del pin: | 25 alfileres |
| Conexión: | FPC Plugging (se puede personalizar) | Luminancia superficial: | 300 cd/m2 (nits) |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Exhibición de TFT LCD del interfaz de MIPI,Módulo de pantalla LCD TFT de 5 pulgadas,Exhibición capacitiva de TFT Lcd de la pantalla táctil |
||
Pantalla táctil de 5 pulgadas TFT LCD 720*1280 puntos Introducción del producto
Resumen rápido del producto
Descripción
Saef Technology SF-TC500I-8725B-CT es un módulo LCD TFT de tamaño diagonal de 5 ′′ con resolución de 720 x 1280 píxeles. Este módulo está integrado con IC ILI9881C;Incluye las funciones del circuito integrado del controlador y del conductor, admite interfaz MIPI, y el voltaje de alimentación (Vdd) oscila entre 2,6V y 3,3V. valor típico 2,8V. Esta dirección de visualización del módulo es el ángulo de visión libre de tipo IPS ((85/85/85/85).
El módulo SF-TC500I-8725B-CT TFT LCD es de modo retrato con brillo de 300 nits.Puede funcionar a temperaturas de -20°C a +70°CEste módulo TFT LCD de 5 ′′ se utiliza ampliamente en dispositivos industriales, escáneres, sistemas de automatización del hogar, sistemas de control de acceso, equipos de monitorización, analizadores,sistema de seguridad, sistema de riego del jardín, etc.
Características
| Producto: | 5 pulgadas de pantalla LCD IPS TFT |
| Resolución: | 720x1280 puntos |
| Interfaz: | Impuestos mínimos |
| Dirección de visión: | IPS Todo el ángulo de visión ((85/85/85/85) |
| Control LCD: | ILI9881C |
| Dimensión del vidrio de la cubierta: | Personalizable |
| Pantalla táctil: | Pantalla táctil con capacidad |
| Estructura del PCAP: | El GFF |
| Controlador de CTP: | GT911 |
| Número de pin: | 25 alfileres |
| Luminancia de la superficie: | 300 Cd/m2 (nits) |
| Conexión: | FPC Plugging (se puede personalizar) |
| Duración del LED: | 40000 horas |
| Conformidad: | Conforme con las normas REACH y RoHS |
Pantalla táctil capacitiva de 5 pulgadas TFT LCD 720*1280 puntos Dibujo del producto
Descripción del PIN
| - No, no es así. | Nombre del PIN | En el caso de las empresas | Descripción |
| 1 | El LEDA | ¿ Qué? | Anodo LED |
| 2 | LEDK | ¿ Qué? | Cátodo LED |
| 3 | CCC de riesgo | Yo... | Fuente de alimentación 2.8V |
| 4 | CICV | Yo... | Fuente de alimentación 1.8V/2.8V Voltado |
| 5 | El GND | Yo... | El poder de tierra |
| 6 | El CLKP | En el caso de las empresas | Las señales de reloj DSI-CLK+ |
| 7 | Nombre de la empresa | En el caso de las empresas | Las señales de reloj DSI-CLK |
| 8 | El GND | Yo... | El poder de tierra |
| 9 | D0N | En el caso de las empresas | Las señales de datos DSI-D0 |
| 10 | D0P | En el caso de las empresas | Las señales de datos DSI-D0+ |
| 11 | El GND | Yo... | El poder de tierra |
| 12 | D1N | En el caso de las empresas | DSI-D1- señales de datos |
| 13 | D1P | En el caso de las empresas | Las señales de datos DSI-D1+ |
| 14 | El GND | Yo... | El poder de tierra |
| 15 | D2N | No incluido | Las señales de datos DSI-D2 |
| 16 | D2P | No incluido | Las señales de datos DSI-D2+ |
| 17 | El GND | Yo... | El poder de tierra |
| 18 | D3N | No incluido | DSI-D3- señales de datos |
| 19 | D3P | No incluido | Las señales de datos DSI-D3+ |
| 20 | El GND | Yo... | El poder de tierra |
| 21 | Técnica de trabajo | Yo... | Pin de salida de efecto de desgarro |
| 22 | Título del producto | Yo... | Título del producto |
| 23 | Reinicio | Yo... | Seleccione el pin del registro |
| 24 | El GND | Yo... | El poder de tierra |
| 25 | El GND | Yo... | El poder de tierra |
Límites máximos absolutos
| Punto de trabajo | El símbolo | Valor | Unidad |
| Voltagem de la fuente de alimentación para la lógica | VDD | 0.3 ~ 4.6 | V. |
| Voltado de entrada | El vino | VDD + 0.3 | V. |
| Temperatura de funcionamiento | - ¿Qué es? | - De 20 a 70 años | °C |
| Temperatura de almacenamiento | Tstg | -30 a 80 años | °C |
Características de la corriente continua (VDD=2,8V,Ta=25°C)
| Punto de trabajo | El símbolo | En el minuto. | El tipo | - ¿ Qué es? | Unidad | Condición de ensayo |
| Voltado de funcionamiento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
| Corriente de suministro | DPI | - | - | - | - ¿Qué es? | VDD = 2,8 V, Ta = 25 °C |
| Voltado de entrada | VIH | 0.8VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.3VDD | V. | ||
| Corriente de fuga de entrada | IIL | - Es una.0 | - | - | - ¿Qué es? | VIN = VDD o VSS |
Características electroópticas de la luz de fondo
| Punto de trabajo | El símbolo | En el caso de las | Tipo de producto | Se trata de: | Unidad |
Prueba Condición |
Nota |
| Válvula de alimentación | Vf | 19.2 | V. | Si= 40 mA | - | ||
| Corriente de suministro | Si es | - | 40 | - | - ¿Qué es? | - | - |
| Voltagem inversa | - ¿ Qué? | - | - | 5 | V. | - | |
| Disipación de energía | Pd | - | 768 | - | MW | - | |
| Intensidad luminosa para LCM |
- |
300 | - | Cd/m2 | Si= 40 mA | - | |
| Uniformidad para la CML | - | 80 | - | - | Porcentaje | Si= 40 mA | - |
| Color de luz de fondo | Blanco | ||||||
Características ópticas
| - No, no es así. | Sección 1 | El símbolo | Condiciones | Especificación | Unidad | Nota | |||
| En el minuto. | Tipo de producto | - ¿ Qué es? | |||||||
| 1 | Tiempo de respuesta | Tr+Tf | 25°C | - | 35 | 40 | - ¿ Por qué? | (1) y (2) | |
| 2 | Transmitancia (con PL) | T (%) | - | - | 4.3 | - | - | - | |
| 3 | Tasa de contraste | Crónica |
θ=0, Ángulo de visión normal |
900 | 1200 | - | - | (1) y (3) | |
| 4 |
Visión Ángulo
|
¿Qué es eso? | θR | En el caso de las empresas de servicios de seguros, el importe de la ayuda será el siguiente: | 80 | - | - ¿Qué es? | - | |
| θL | 80 | - | |||||||
| Es verdad. | Θ+ | 80 | - | ||||||
| ¿Qué es esto? | 80 | - | |||||||

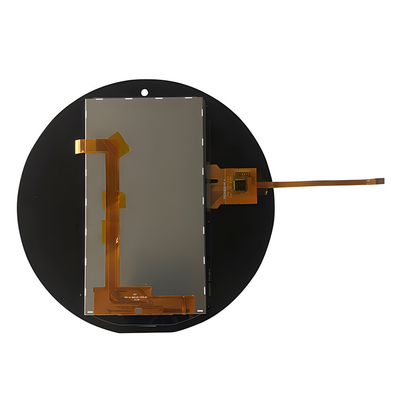

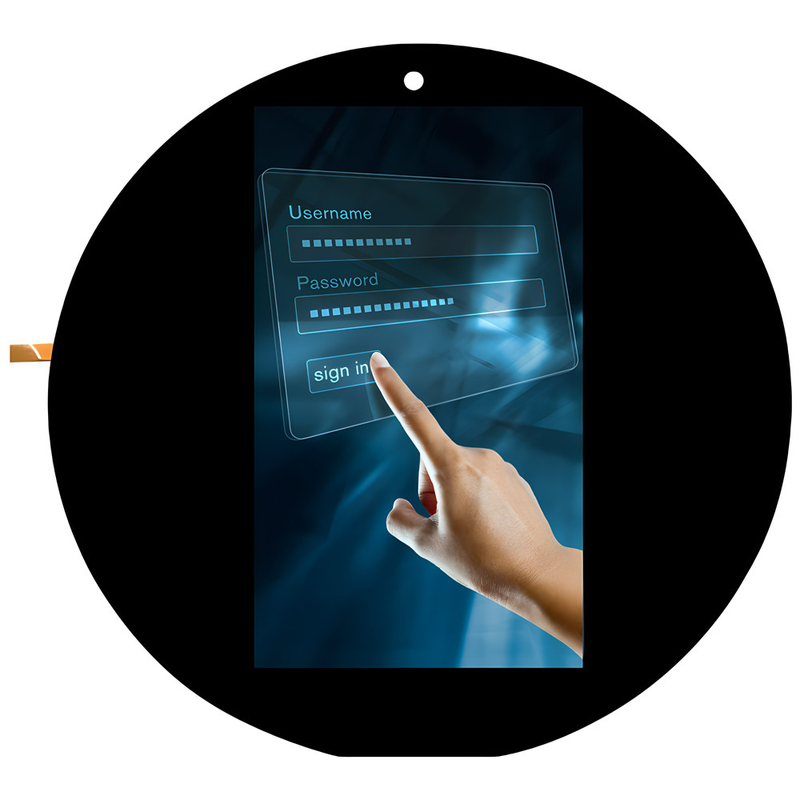

Pantalla táctil capacitiva de 5 pulgadas TFT LCD 720*1280 puntos Imagen del producto
