Datos del producto:
|
| Producto: | 1Display TFT de 77 pulgadas | Pantalla táctil: | Optioinal |
|---|---|---|---|
| Resolución: | 128x160 | Dimensión del vidrio de cubierta: | Personalizable |
| Dirección de visión: | 12:00 | Interfaz: | Mpu 8 bits |
| Número del pin: | 20 PERNOS | Conexión: | El soldar |
| Luminancia superficial: | 250 cd/m2 | Duración del LED: | 40,000 horas |
| Temperatura de operación.: | -20°C a +70°C | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display TFT de 128x160 puntos,Interfaz MPU Pantalla TFT de 1,77 pulgadas |
||
1Interfaz MPU de 8 bits con pantalla LCD TFT de 77 pulgadas Descripción del producto
Resumen rápido del producto
Descripción
SF-TS177H-8784A-N es un módulo TFT LCD de 1,77 pulgadas con resolución de 128x160 puntos.y algunos otros productos electrónicos de consumo de pequeño tamañoEste módulo TFT LCD está integrado con IC ILI9163V (compatible con IC ST7735). el voltaje de alimentación para el rango analógico (Vcc) de 2.6V a 3.3V, valor típico 2.8V.Este módulo tiene un panel de superficie anti-reflexión, dirección de visión a las 12 horas, inversión de escala de grises a las 6 horas.
El módulo SF-TS177H-8784A-N es un TFT-LCD en modo Retrato y también está disponible para la opción de pantalla táctil resistiva cuyo número de pieza es SF-TS177H-8784A-T. Las temperaturas de trabajo oscilan entre -20 °C y +70 °C;su temperatura de almacenamiento oscila entre -30°C y +80°C.
1Display LCD TFT de.77 pulgadas de 8 bits Interfaz de MPU Dibujo del producto
Descripción del PIN
| - No, no es así. | Nombre del PIN | En el caso de las empresas | Descripción |
| 1 | LED- | ¿ Qué? | Cátodo LED |
| 2 | LED+ | ¿ Qué? | Anodo LED |
| 3 | El GND | Yo... | En el suelo |
| 4 | VDD | Yo... | Fuente de alimentación 2.8V Voltado |
| 5 | No incluido | - | Dejar abierto |
| 6 | No incluido | - | Dejar abierto |
| 7 | Las empresas | Yo... | Pin de entrada para la señal de selección de chips |
| 8 | Reinicio | Yo... | LCM Reiniciar señal de entrada |
| 9 | RS | Yo... | Seleccionar la señal del registro |
| 10 | /WR | Yo... | Escribir el pin de entrada de la señal de estroboscopio |
| 11 | /RD | Yo... | Leer el pin de entrada de la señal de estroboscopio |
| 12 a 19 | DB7-DBO | En el caso de las empresas | Muestra datos de entrada y salida |
| 20 | El GND | Yo... | En el suelo |
| Punto de trabajo | El símbolo | Valor | Unidad |
| Voltagem de la fuente de alimentación para la lógica | VDD | 1.6 ~ 3.3 | V. |
| Voltado de entrada | El vino | VDD + 0.3 | V. |
| Temperatura de funcionamiento | - ¿Qué es? | - De 20 a 70 años | °C |
| Temperatura de almacenamiento | Tstg | -30 a 80 años | °C |
Características de la corriente continua (VDD=2,8V,Ta=25°C)
| Punto de trabajo | El símbolo | En el minuto. | El tipo | - ¿ Qué es? | Unidad | Condición de ensayo |
| Voltado de funcionamiento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
| Corriente de suministro | DPI | - | - | 5 | - ¿Qué es? | VDD = 2,8 V, Ta = 25 °C |
| Voltado de entrada | VIH | 0.8VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.2VDD | V. | ||
| Corriente de fuga de entrada | IIL | - Es una.0 | - | 1.0 | - ¿Qué es? | VIN = VDD o VSS |
Características electroópticas de la luz de fondo
| Punto de trabajo | El símbolo | En el caso de las | Tipo de producto | Se trata de: | Unidad |
Prueba Condición |
Nota |
| Válvula de alimentación | Vf | 3.0 | 3.2 | 3.4 | V. | Si = 40 mA | - |
| Corriente de suministro | Si es | - | 40 | - | - ¿Qué es? | - | - |
| Voltagem inversa | - ¿ Qué? | - | - | 5 | V. | - | |
| Disipación de energía | Pd | - | 288 | - | MW | - | |
| Intensidad luminosa para LCM |
- |
- | 250 | - | Cd/m2 | Si = 40 mA | - |
| Uniformidad para la CML | - | 80 | - | - | Porcentaje | Si = 40 mA | - |
| Color de luz de fondo | Blanco | ||||||
Características ópticas
| - No, no es así. | Sección 1 | El símbolo | Condiciones | Especificación | Unidad | Nota | |||
| En el minuto. | Tipo de producto | - ¿ Qué es? | |||||||
| 1 | Tiempo de respuesta | Tr+Tf | 25°C | - | 6 | - | - ¿ Por qué? | (1) y (2) | |
| 2 | Transmitancia (con PL) | T (%) | - | - | 7.1 | - | - | - | |
| 3 | Tasa de contraste | Crónica |
θ=0, Ángulo de visión normal |
- | 500 | - | - | (1) y (3) | |
| 4 |
Visión Ángulo
|
¿Qué es eso? | θR | En el caso de las empresas de servicios de seguros, el importe de la ayuda será el siguiente: | - | 60 | - | - ¿Qué es? | - |
| θL | - | 60 | - | ||||||
| Es verdad. | Θ+ | - | 60 | - | |||||
| ¿Qué es esto? | - | 45 | - | ||||||

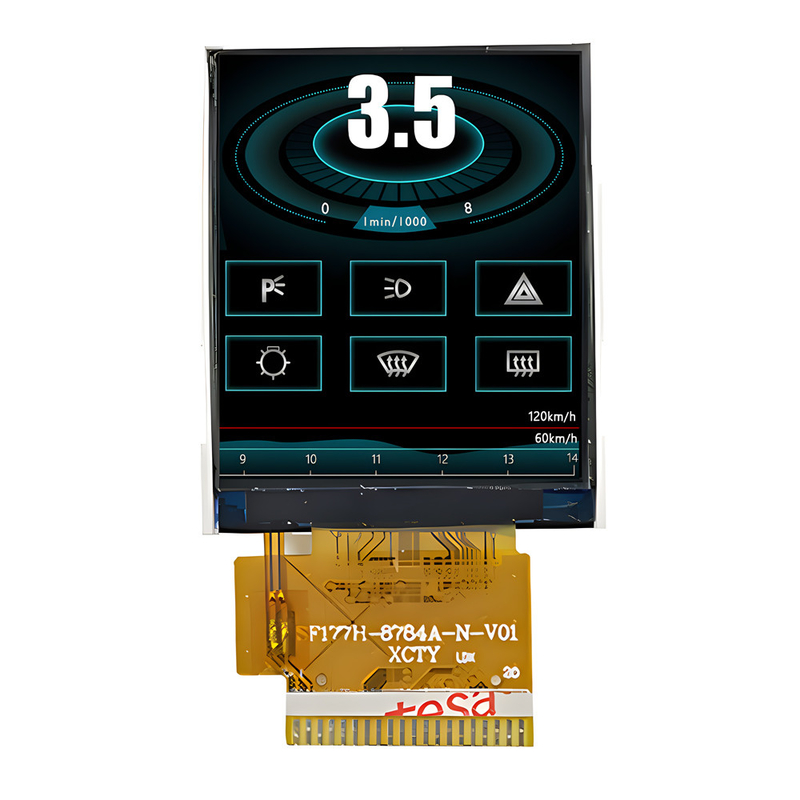

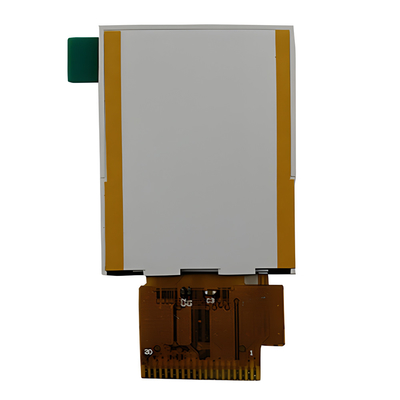

1Display LCD TFT de.77 pulgadas de 8 bits Interfaz de MPU Imagen del producto
