Datos del producto:
|
| Producto: | 1Pantalla TFT de 44 pulgadas | pantalla táctil: | Panel táctil resistivo (opcional) |
|---|---|---|---|
| Resolución: | 128x128 | Dimensión del vidrio de cubierta: | Personalizable |
| Dirección de visión: | 12:00 | Interfaz: | MPU 8 bits |
| Número del pin: | 24 pines | Conexión: | Enchufe |
| Luminancia superficial: | 200 cd/m2 (nits) | Duración del LED: | 40,000 horas |
| Control de conducción: | Sección 7 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 1Display LCD TFT de 44 pulgadas,Display LCD TFT de 128x128 puntos,Pantalla LCD TFT de 8 bits |
||
Interfaz de pantalla táctil TFT LCD resistiva de 1,44 pulgadas MPU Introducción del producto
Resumen rápido del producto
Descripción
El SF-TC144H-8163A-T es un modo cuadrado de 1,44 pulgadas con módulo LCD TFT de pantalla táctil resistiva (RTP), que admite una interfaz MPU de 8 bits que muestra una resolución de 128x128 píxeles.Este módulo LCD TFT está integrado con el IC del controlador ST7735 ((compatible con el IC ILI9163C). su voltaje de alimentación para analogía (Vcc) oscila entre 2,6V y 3,3V, valor típico de 2,8V. Este módulo dispone de un panel de superficie anti-reflexión, dirección de visión a las 12 horas, inversión de escala de grises a las 6 horas.
El módulo SF-TC144H-8163A-T es un TFT-LCD de tipo cuadrado con un brillo de 150 nits (valor típico).Las temperaturas de trabajo oscilan entre -20°C y +70°C; sus temperaturas de almacenamiento oscilan entre -30°C y +80°C.
Interfaz de pantalla táctil TFT LCD resistiva de 1,44 pulgadas MPU Dibujo del producto
Descripción del PIN
| - No, no es así. | Nombre del PIN | En el caso de las empresas | Descripción |
| 1 | YD | Yo... | Panel táctil abajo señal de entrada |
| 2 | El número de | Yo... | Panel táctil izquierda señal de entrada |
| 3 | YU | Yo... | Señal de entrada del panel táctil UP |
| 4 | XR | Yo... | Panel táctil derecha señal de entrada |
| 5 | CICV | P | Fuente de alimentación1.8V Voltado |
| 6 | El GND | P | Terreno de potencia |
| 7 | VDD | P | Fuente de alimentación 2.8V Voltado |
| 8 | El DB7 | En el caso de las empresas | Muestra datos de entrada y salida |
| 9 | El DB6 | En el caso de las empresas | Muestra datos de entrada y salida |
| 10 | El DB5 | En el caso de las empresas | Muestra datos de entrada y salida |
| 11 | El DB4 | En el caso de las empresas | Muestra datos de entrada y salida |
| 12 | DB3 | En el caso de las empresas | Muestra datos de entrada y salida |
| 13 | DB2 | En el caso de las empresas | Muestra datos de entrada y salida |
| 14 | DB1 | En el caso de las empresas | Muestra datos de entrada y salida |
| 15 | DB0 | En el caso de las empresas | Muestra datos de entrada y salida |
| 16 | /RD | P | Leer el pin de entrada de la señal de estroboscopio |
| 17 | /WR | Yo... | Escribir el pin de entrada de la señal de estroboscopio |
| 18 | RS | Yo... | Seleccionar la señal del registro |
| 19 | /RESET | Yo... | LCM Reiniciar señal de entrada |
| 20 | /CS | Yo... | Pin de entrada para la señal de selección de chips |
| 21 | Se trata de una | Yo... | Cátodo LED |
| 22 | Se trata de una | Yo... | Cátodo LED |
| 23 | Se trata de: | Yo... | Anodo LED |
| 24 | No incluido | - | - |
Límites máximos absolutos
| Punto de trabajo | El símbolo | Valor | Unidad |
| Voltagem de la fuente de alimentación para la lógica | VDD | 1.6 ~ 3.3 | V. |
| Voltado de entrada | El vino | VDD + 0.3 | V. |
| Temperatura de funcionamiento | - ¿Qué es? | - De 10 a 60 años | °C |
| Temperatura de almacenamiento | Tstg | - De 20 a 60 años | °C |
Características de la corriente continua (VDD=2,8V,Ta=25°C)
| Punto de trabajo | El símbolo | - ¿ Qué? | El tipo | - ¿ Qué es? | Unidad | Condición de ensayo |
| Voltado de funcionamiento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
| Corriente de suministro | DPI | - | - | 5 | - ¿Qué es? | VDD = 2,8 V, Ta = 25 °C |
| Voltado de entrada | VIH | 0.8VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.2VDD | V. | ||
| Corriente de fuga de entrada | IIL | - Es una.0 | - | 1.0 | - ¿Qué es? | VIN = VDD o VSS |
Características electroópticas de la luz de fondo
| Punto de trabajo | El símbolo | En el caso de las | Tipo de producto | Se trata de: | Unidad |
Prueba Condición |
Nota |
| Válvula de alimentación | Vf | 3.0 | 3.2 | 3.4 | V. | Si = 40AMA | - |
| Corriente de suministro | Si es | - | 40 | - | - ¿Qué es? | - | - |
| Voltagem inversa | - ¿ Qué? | - | - | 5 | V. | - | |
| Disipación de energía | Pd | - | 96 | - | MW | - | |
| Intensidad luminosa para LCM |
- |
- | 200 | - | Cd/m2 | Si = 40MA | - |
| Uniformidad para la CML | - | 80 | - | - | Porcentaje | Si = 40MA | - |
| Color de luz de fondo | Blanco | ||||||
Especificaciones del panel de pantalla táctil
| Punto de trabajo | El símbolo | - ¿Qué es eso? | El tipo. | - ¿Qué quieres decir? | Unidad | En el caso de la |
| La transparencia | - | - | 82 | - | % | Se trata de un sistema de control de las emisiones de gases de escape. |
| Es una neblina. | - | - | 1 | - | % | Se trata de un sistema de control de las emisiones de gases de escape. |
| Dureza de la superficie | - | - | 3 | - | H. | 150 gf 45 ° |
| Resistencia al pelado del FPC | - | 5 | - | No | hacia arriba 90° | |
| Flexible para la fabricación de piezas | - | - | 3 | - | el ciclo | R es 1.0, 90° |
| Fuerza de entrada | - | - | 50 | el hijo | - | |
| Voltagem nominal | Toque en V | 7 | V. | D.C. | ||
| Resistencia en el eje X | Rx | 150 | 500 | Número de identificación FPC | ||
| Resistencia en el eje X | - ¿ Qué? | 200 | 800 | |||
| Linealidad | - | - | ± 15 | ± 2.0 | % | - |
| Hablando. | - | - | - | 20 | ms | - |
| Resistencia al aislamiento | - ¿ Qué? | 10 | - | - | MΩ | - |
| Notas de vida | - | 1,00,000 | - | - | Tiempos | - |
| Vida de entrada | - | 1,000,000 | - | - | Tiempos | - |
Características ópticas
| - No, no es así. | Sección 1 | El símbolo | Condiciones | Especificación | Unidad | Nota | |||
| - ¿ Qué? | Tipo de producto | - ¿ Qué es? | |||||||
| 1 | Tiempo de respuesta | Tr+Tf | 25°C | - | 25 | - | - ¿ Por qué? | (1) y (2) | |
| 2 | Transmitancia (con PL) | T (%) | - | - | 7.1 | - | - | - | |
| 3 | Tasa de contraste | Crónica |
θ=0, Ángulo de visión normal |
300 | 400 | - | - | (1) y (3) | |
| 4 |
Visión Ángulo
|
¿Qué es eso? | θR | En el caso de las empresas de servicios de seguros, el importe de la ayuda será el siguiente: | 60 | - | - ¿Qué es? | - | |
| θL | 60 | - | |||||||
| Es verdad. | Θ+ | - | 60 | - | |||||
| ¿Qué es esto? | - | 45 | - | ||||||

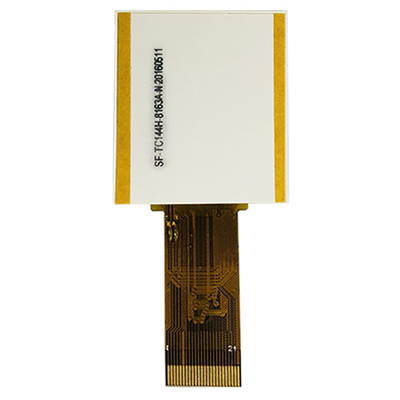

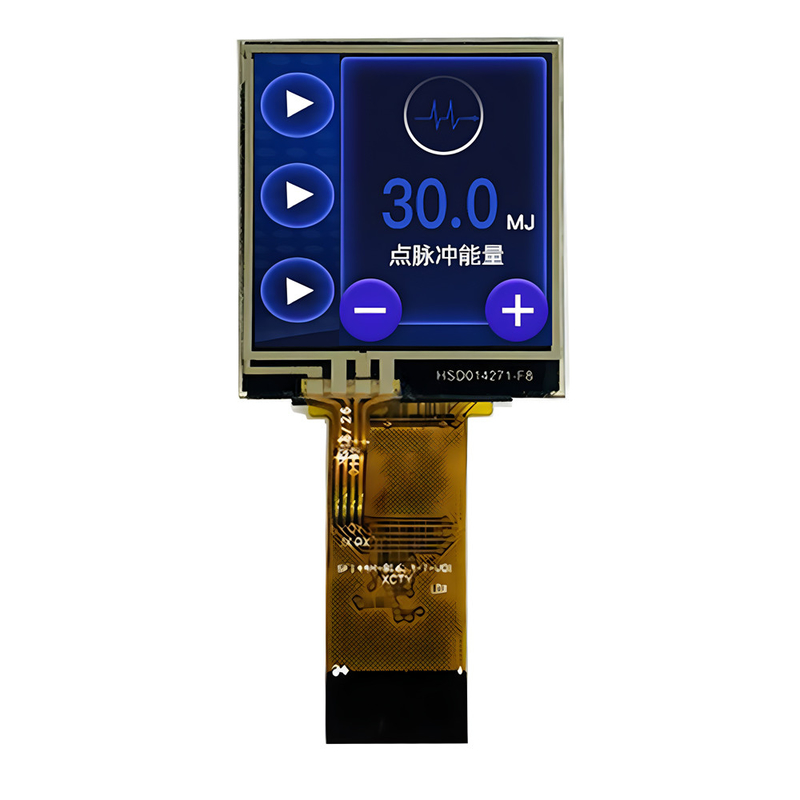

Interfaz de pantalla táctil TFT LCD de 1,44 pulgadas MPU Imagen del producto
