Datos del producto:
|
| Producto: | 1.22 pulgadas TFT LCD | Pantalla táctil: | sin contacto (con CTP opcional) |
|---|---|---|---|
| Resolución: | 240*204 puntos | Dimensión del vidrio de cubierta: | Personalizable |
| Dirección de visión: | IPS (todo el ángulo de visión) | Interfaz: | El SPI |
| Número del pin: | 13 alfileres | Dimensión de contorno: | 33.66 x 33.02 x 1,5 mm |
| Conexión: | ZIF FPC | Luminancia superficial: | 300 cd/m2 (nits) |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 1Display LCD TFT de 22 pulgadas,Display TFT LCD con interfaz SPI |
||
1.22 pulgadas TFT pantalla LCD 240x204 píxeles Interfaz SPI Introducción del producto
Resumen rápido del producto
Descripción
SF-TC122B-8175A-N es una pantalla LCD TFT redonda de color completo de 1,22 pulgadas diagonal 240x204. Soporta interfaz SPI, ampliamente utilizada para dispositivos portátiles, pantallas redondas, reproductores MP3, dispositivos de mano, etc..Para una conexión fácil con su host, el FFC/FPC se combina con enchufes ZIF fáciles de encontrar.
SF-TC122B-8175A-N es un TFT-LCD en modo circular con un brillo de 300 nits (valor típico). Puede funcionar a temperaturas de -20 °C a +70 °C,su temperatura de almacenamiento oscila entre -30°C y +80°C. como módulo de visualización TFT redondo de 1,22 pulgadas ampliamente utilizado en diversas aplicaciones, personalizamos la interfaz RGB de SPI con diferentes longitudes de cola. dibujos a continuación para su comprobación detallada.

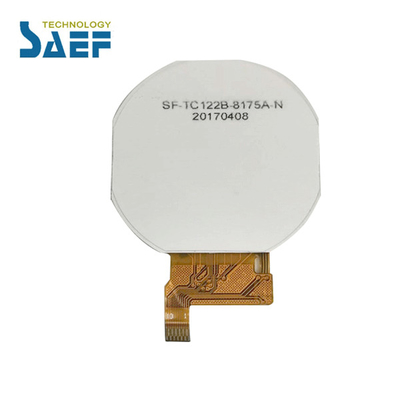

1.22 pulgadas TFT pantalla LCD 240x204 píxeles Interfaz SPI Dibujo del producto
Definición del PIN
| - No, no es así. | Nombre del PIN | En el caso de las empresas | Descripción |
| 1 | El LEDK2 | ¿ Qué? | Cátodo LED |
| 2 | Se trata de la siguiente: | ¿ Qué? | Cátodo LED |
| 3 | El LEDA | ¿ Qué? | Anodo LED |
| 4 | El GND | Yo... | En el suelo |
| 5 | Marca de la Unión Europea | Yo... | El pin de salida de efecto de desgarro sincroniza el MCU con la escritura del marco, activado por el comando S / W. |
| 6 | El SDA | Yo... | Muestra la señal de entrada de datos |
| 7 | Las condiciones de los productos | Yo... | En Interfaz Serial, esto se usa como SCL. |
| 8 | RS | Yo... | Muestra los datos/el pin de selección de comandos en una interfaz en serie de 4 líneas. |
| 9 | Las empresas | Yo... | Pin de entrada para la señal de selección de chips |
| 10 | Reinicio | Yo... | LCM Reiniciar señal de entrada |
| 11 | CICV | Yo... | Fuente de alimentación 2.8V/1.8V Tensión |
| 12 | CCC de riesgo | Yo... | Fuente de alimentación 2.8V Voltado |
| 13 | El GND | Yo... | En el suelo |
Límites máximos absolutos
| Punto de trabajo | El símbolo | Valor | Unidad |
| Voltagem de la fuente de alimentación para la lógica | VDD | 1.6 ~ 3.3 | V. |
| Voltado de entrada | El vino | VDD + 0.3 | V. |
| Temperatura de funcionamiento | - ¿Qué es? | - De 20 a 70 años | °C |
| Temperatura de almacenamiento | Tstg | -30 a 80 años | °C |
Características de la corriente continua (VDD=2,8V,Ta=25°C)
| Punto de trabajo | El símbolo | En el minuto. | El tipo | - ¿ Qué es? | Unidad | Condición de ensayo |
| Voltado de funcionamiento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
| Corriente de suministro | DPI | - | - | 5 | - ¿Qué es? | VDD = 2,8 V, Ta = 25 °C |
| Voltado de entrada | VIH | 0.8VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.2VDD | V. | ||
| Corriente de fuga de entrada | IIL | - Es una.0 | - | 1.0 | - ¿Qué es? | VIN = VDD o VSS |
Características electroópticas de la luz de fondo
| Punto de trabajo | El símbolo | En el caso de las | Tipo de producto | Se trata de: | Unidad |
Prueba Condición |
Nota |
| Válvula de alimentación | Vf | 6.4 | V. | Si = 20AMA | - | ||
| Corriente de suministro | Si es | - | 20 | - | - ¿Qué es? | - | - |
| Voltagem inversa | - ¿ Qué? | - | - | 5 | V. | - | |
| Disipación de energía | Pd | - | 96 | - | MW | - | |
| Intensidad luminosa para LCM |
- |
- | 300 | - | Cd/m2 | Si = 20MA | - |
| Uniformidad para la CML | - | 80 | - | - | Porcentaje | Si = 20MA | - |
| Color de luz de fondo | Blanco | ||||||
Características ópticas
| - No, no es así. | Sección 1 | El símbolo | Condiciones | Especificación | Unidad | Nota | |||
| En el minuto. | Tipo de producto | - ¿ Qué es? | |||||||
| 1 | Tiempo de respuesta | Tr+Tf | 25°C | - | 25 | - | - ¿ Por qué? | (1) y (2) | |
| 2 | Transmitancia (con PL) | T (%) | - | - | 7.1 | - | - | - | |
| 3 | Tasa de contraste | Crónica |
θ=0, Ángulo de visión normal |
300 | 500 | - | - | (1) y (3) | |
| 4 |
Visión Ángulo
|
¿Qué es eso? | θR | En el caso de las empresas de servicios de seguros, el importe de la ayuda será el siguiente: | 80 | - | - ¿Qué es? | - | |
| θL | 80 | - | |||||||
| Es verdad. | Θ+ | - | 80 | - | |||||
| ¿Qué es esto? | - | 80 | - | ||||||

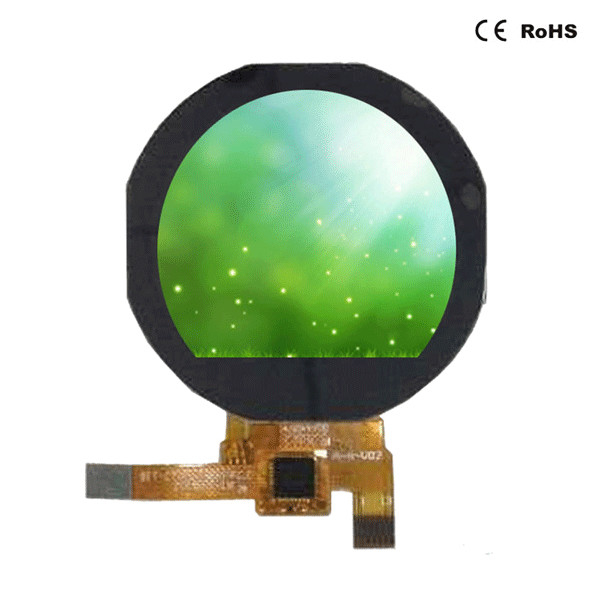

1.22 pulgadas TFT pantalla LCD 240x204 píxeles Interfaz SPI Imagen del producto
