Datos del producto:
|
| Producto: | Exhibición de TFT de 3,5 pulgadas | Resolución: | Puntos 320*240 |
|---|---|---|---|
| pantalla táctil: | Panel táctil resistivo (CTP opcional) | Dimensión del vidrio de cubierta: | Personalizable |
| Dimensión de contorno: | 63.9 x 76,9 x 4,45 (mm) | Dirección de visión: | 6:00 |
| Interfaz: | rgb | Número del pin: | 54 pines |
| Conexión: | ZIF | Luminancia superficial: | 400cd/m2 (nits) |
| Duración del LED: | 40,000 horas | IC del conductor: | HX8238D |
| Temperatura de funcionamiento.: | -20°C a +70°C | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | exhibición de TFT LCD de 3,5 pulgadas,Exhibición de TFT LCD del interfaz del RGB |
||
** Descarga de la hoja de datos **
El sistema de control de la velocidad de salida de los vehículos de las categorías M1 y M2 no se utilizará en los vehículos de las categorías M2 y M3. < con pantalla táctil resistiva >
El sistema de control de la velocidad de salida de los vehículos de las categorías M1 y M2 no se utilizará en los vehículos de las categorías M2 y M3. < sin pantalla táctil >
3.5 pulgadas TFT pantalla LCD 320x240 Interfaz RGB Introducción del producto
Resumen rápido del producto
Descripción
SF-TC350M-9268A1-T es una pantalla TFT-LCD de 3,5 pulgadas con una resolución de 320x240 píxeles y un brillo de 400 cd/m2.La dimensión del módulo de la pantalla es 63.9 x 76.9 x 4.45 mm, y el área activa es de 70.08 x 532.56 mm. Su rango de voltaje de alimentación para analógico es de 2.5V a 3.3V; el valor típico es de 2.8V.
Este módulo de visualización utiliza una pantalla de tipo TN, cuyo ángulo de inclinación es de 6H. El módulo SF-TC350M-9268A1-T puede operar a temperaturas de -20 °C a +70 °C; sus temperaturas de almacenamiento oscilan entre -30 °C y +80 °C.
3.5 pulgadas TFT LCD Display 320x240 Interfaz RGB Dibujo del producto
Definición del pin
| El pin NO. | El símbolo | En el caso de las empresas | Descripción |
| 1 | La luz LED-K1 | Yo... | Cátodo LED |
| 2 | LED-K2 | Yo... | El catodo LED se conecta al LED-K1 |
| 3 | Se aplicará el método siguiente: | Yo... | Anodo LED |
| 4 | LED-A2 | Yo... | Conexión del ánodo LED al LED-A1 |
| 5 ~ 7 | No incluido | - | No hay conexión. |
| 8 | /RESET | Yo... | Reinicie el pin |
| 9 | Las empresas | Yo... | Pin de entrada para la señal de selección de chips |
| 10 | El SCL | Yo... | Señales del reloj SPI |
| 11 | El SDI | Yo... | Pin de entrada de la interfaz SPI |
| 12 | B0 | Yo... | Señales de datos azules (LSB) |
| 13 ~ 19 | B1 a 7 | Yo... | Señales de datos azul |
| 20 | G0 | Yo... | La señal de datos verde (LSB) |
| 21 ~ 27 | G1 a 7 | Yo... | Señales de datos verdes |
| 28 | R0 | Yo... | Señales de datos RED (LSB) |
| 29 ~ 35 años | R1 a 7 | Yo... | Signo de datos rojo |
| 36 | El HSYNC | Yo... | Señal de sincronización horizontal |
| 37 | VSYNC | Yo... | Señal de sincronización vertical |
| 38 | En el caso de las empresas | Yo... | Señal de reloj para tomar muestras de cada fecha |
| 39 ~ 40 | No incluido | - | No hay conexión. |
| 41 | VDD | Yo... | Fuente de alimentación de +2,8V |
| 42 | VDDIO | Yo... | 1Fuente de alimentación de.8V~2.8V |
| 43 | YU | Yo... | Pin del panel táctil |
| 44 | El número de | Yo... | Pin del panel táctil |
| 45 | YD | Yo... | Pin del panel táctil |
| 46 | XR | Yo... | Pin del panel táctil |
| 47 ~ 51 | No incluido | - | No es conexión |
| 52 | En el caso de las empresas | Yo... | Control de datos de entrada habilitado |
| 53 ~ 54 | El GND | Yo... | El poder de tierra |
Limite máximo absoluto
| Punto de trabajo | El símbolo | Valor | Unidad |
| Voltagem de la fuente de alimentación para la lógica | VDD | 1.6 ~ 3.3 | V. |
| Voltado de entrada | El vino | VDD + 0.3 | V. |
| Temperatura de funcionamiento | - ¿Qué es? | - De 20 a 70 años | °C |
| Temperatura de almacenamiento | Tstg | -30 a 80 años | °C |
Características de la corriente continua (VDD=2,8V,Ta=25°C)
| Punto de trabajo | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad | Condición de ensayo |
| Voltado de funcionamiento | VDD | 2.5 | 2.8 | 3.3 | V. | - |
| Corriente de suministro | DPI | - | DTD | - | - ¿Qué es? | VDD = 2,8 V, Ta = 25 °C |
| Voltado de entrada | VIH | 0.7VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.3VDD | V. | ||
| Corriente de fuga de entrada | IIL | - | DTD | - | - ¿Qué es? | VIN = VDD o VSS |
Características electroópticas de la luz de fondo
| Punto de trabajo | El símbolo | En el caso de las | Tipo de producto | Se trata de: | Unidad |
Prueba Condición |
Nota |
| Válvula de alimentación | Vf | 17.5 | 19.2 | 20.5 | V. | Si = 20 mA | - |
| Corriente de suministro | Si es | - | 20 | - | - ¿Qué es? | - | - |
| Voltagem inversa | - ¿ Qué? | - | - | 5 | V. | - | |
| Disipación de energía | Pd | - | 288 | - | MW | - | |
| Intensidad luminosa para LCM |
- |
350 | 400 | 450 | Cd/m2 | Si = 20 mA | - |
| Uniformidad para la CML | - | 80 | - | - | Porcentaje | Si = 20 mA | - |
| Color de luz de fondo | Blanco | ||||||
Especificaciones del panel de pantalla táctil
| Punto de trabajo | El símbolo | - ¿Qué es eso? | El tipo. | - ¿Qué quieres decir? | Unidad | En el caso de los |
| La transparencia | - | - | 82 | - | % | Se trata de un sistema de control de las emisiones de gases de escape. |
| Es una neblina. | - | - | 1 | - | % | Se trata de un sistema de control de las emisiones de gases de escape. |
| Dureza de la superficie | - | - | 3 | - | H. | 150 gf 45 ° |
| Resistencia al pelado del FPC | - | 5 | - | No | hacia arriba 90° | |
| Flexible para la fabricación de piezas | - | - | 3 | - | el ciclo | R es 1.0, 90° |
| Fuerza de entrada | - | - | 50 | el hijo | - | |
| Voltagem nominal | Toque en V | 7 | V. | D.C. | ||
| Resistencia en el eje X | Rx | 150 | 500 | Número de identificación FPC | ||
| Resistencia en el eje X | - ¿ Qué? | 200 | 800 | |||
| Linealidad | - | - | ± 15 | ± 2.0 | % | - |
| Hablando. | - | - | - | 20 | ms | - |
| Resistencia al aislamiento | - ¿ Qué? | 10 | - | - | MΩ | - |
| Notas de vida | - | 1,00,000 | - | - | Tiempos | - |
| Vida de entrada | - | 1,000,000 | - | - | Tiempos | - |
Características ópticas
| - No, no es así. | Sección 1 | El símbolo | Condiciones | Especificación | Unidad | Nota | |||
| - ¿ Qué? | Tipo de producto | - ¿ Qué es? | |||||||
| 1 | Tiempo de respuesta | Tr+Tf | 25°C | - | 15 | - | - ¿ Por qué? | (1) y (2) | |
| 2 | Transmitancia (con PL) | T (%) | - | - | 7.1 | - | - | - | |
| 3 | Tasa de contraste | Crónica |
θ=0, Ángulo de visión normal |
- | 250 | - | - | (1) y (3) | |
| 4 |
Visión Ángulo
|
¿Qué es eso? | θR | En el caso de las empresas de servicios de seguros, el importe de la ayuda será el siguiente: | - | 60 | - | - ¿Qué es? | - |
| θL | - | 60 | - | ||||||
| Es verdad. | Θ+ | - | 45 | - | |||||
| ¿Qué es esto? | - | 60 | - | ||||||

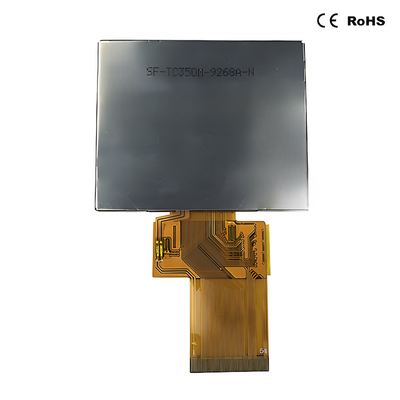

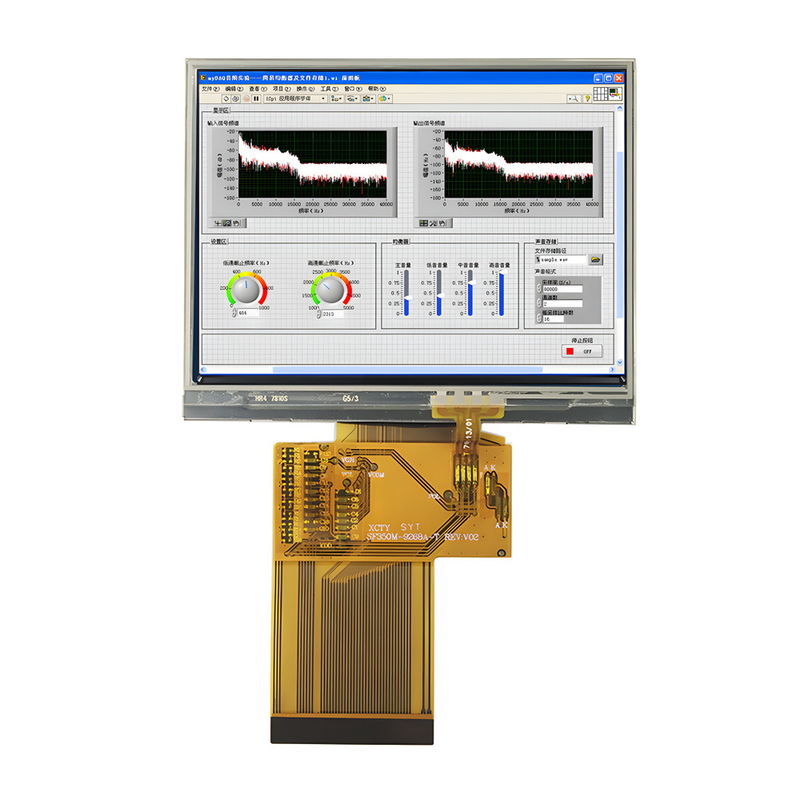

3Imagen del producto de la interfaz RGB con pantalla LCD TFT de 0,5 pulgadas 320x240
