Datos del producto:
|
| Producto: | Exhibición de TFT de 3,5 pulgadas | Resolución: | 320x240 puntos |
|---|---|---|---|
| pantalla táctil: | con la pantalla táctil de PCAP | Lente de la cubierta: | Personalizable |
| Dirección de visión: | A las seis. | Interfaz: | INTERFAZ DEL RGB |
| Esquema de la oscuridad.: | 76.9x63.9x4.65 mm | Número del pin: | 54 pines |
| Corriente de suministro de luz de fondo: | 20 mA | Tensión de suministro de luz de fondo: | 19,2 V |
| Conexión: | ZIF FPC | Luminancia superficial: | 320 cd/m2 (nits) |
| Voltagem de la fuente de alimentación para la lógica: | 1.6 ~ 3.3 V | Válvula de entrada: | VDD+0.3 V |
| Temperatura de funcionamiento: | °C -20 a 70 | Temperatura de almacenamiento: | -30 a 80 °C |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 3Pantalla LCD TFT de 5 pulgadas,Pantalla LCD TFT con pantalla táctil capacitiva,Interfaz RGB de la pantalla de LCD |
||
3.5" TFT con pantalla táctil capacitiva, 3,5" TFT con pantalla LCD 320x240 Interfaz RGB Introducción del producto
Resumen rápido del producto
El número de modelo SF-TO350M-8840A-CT
¥3,5" pantalla táctil TFT, 3,5" pantalla LCD TFT
Resolución: 320x240 puntos
Dirección de visión: 6H
Interfaz: RGB
¢ IC del controlador: HX8238
¢ Brillo (cd/m2): 300
¢ Pantalla táctil: Pantalla táctil capacitiva proyectada (PCAP)
Punto de detección: 5 dedos
Descripción
SAEF TECHNOLOGY SF-TO350M-8840A-CT es una unidad de visualización de cristal líquido de 3,5 pulgadas que utiliza transistores de película delgada como componentes activos e incluye píxeles.3) panel principal TN-LCD transparente de 3 pulgadasLa resolución de este panel es de 320 (RGB) x 240 píxeles, y puede mostrar hasta 167M colores.
SF-TO350M-8840A-CT está equipado con una pantalla táctil PCAP, que es una estructura G + G. SF-TO350M-8840A-CT admite la interfaz RGB, y la pantalla táctil es la interfaz IIC.
El módulo SF-TO350M-8840A-CT TFT LCD se utiliza ampliamente en dispositivos de mano como cajas negras, dispositivos inteligentes, POS móviles, lectores de efectivo, teléfonos de mano GPS, máquinas de pedido de mano,Analisadores de señales, equipos de laboratorio de escritorio, sistemas de seguridad, domótica, mini reproductores de audio y monitores para bebés.
Características
| Producto: | 3Display TFT de 5 pulgadas |
| Resolución: | 320X240 puntos |
| Lente de cubierta: | Personalizable |
| Interfaz: | Interfaz RGB |
| Número de pin: | 54 alfileres |
| Pantalla táctil: | Con pantalla táctil PCAP |
| Luminancia de la superficie: | 320 Cd/m2 |
| Dirección de visión: | A las seis. |
| Esquema de la luz: | 76.9x63.9x4.65 (mm) |
| Corriente de suministro de luz de fondo: | 20 mA |
| Voltado de suministro de luz de fondo: | 19.2 V |
| Conexión: | ZIF FPC |
| Voltado de entrada: | VDD+0,3 V |
| Voltado de la fuente de alimentación para la lógica: | 1.6 ~ 3.3 V |
| Temperatura de funcionamiento: | -20 a 70 °C |
| Temperatura de almacenamiento: | -30 a 80 °C |
| Certificado: | Las condiciones de las pruebas deberán ser las siguientes:2015 |
| Conformidad: | Conforme con las normas REACH y RoHS |
| El pin | El símbolo | Función |
|---|---|---|
| 1 ~ 2 | LED- | Potencia para el cátodo de retroiluminación LED |
| 3 ~ 4 | LED+ | Potencia para el ánodo de retroiluminación LED |
| 5 ~ 7 | No incluido | No hay conexión |
| 8 | /RESET | Reinicio del hardware |
| 9 | Espejo | Chip selecciona el pin de la interfaz serial |
| 10 | SPCLK | Pín de relojería de la interfaz en serie (SPCK) |
| 11 | El SPDAT | Pin de entrada de datos en modo serie (SPDA) |
| 12 ~ 19 | B0 a B7 | Bus de datos |
| 20 ~ 27 | G0~G7 | Bus de datos |
| Entre 28 y 35 | R0 a R7 | Bus de datos |
| 36 | El HSYNC | Señal de sincronización de línea |
| 37 | VSYNC | Señal de sincronización de fotogramas |
| 38 | DCLK | Fuente de señal de punto-reloj y oscilador |
| 39 ~ 40 | No incluido | No hay conexión |
| 41 ~ 42 | CCC de riesgo | Fuente de alimentación |
| 43 ~ 47 | No incluido | No hay conexión |
| Entre 48 y 50 | Se trata de los siguientes: | Pin de entrada para seleccionar el modo de interfaz de entrada |
| 51 | No incluido | No hay conexión |
| 52 | DE | Display habilitar pin desde el controlador. Conectarse a VDDIO o flotante si no se utiliza. |
| 53 | Dirección General de Seguridad | Conecta el sistema a tierra. |
| 54 | SGAV | Conecta el sistema a tierra. |
| Punto de trabajo | El símbolo | En el minuto. | Tipo de producto | - ¿ Qué es? | Unidad |
|---|---|---|---|---|---|
| Tensión de alimentación para LCM | CCC de riesgo | 1.6 | 2.8 | 3.3 | V. |
| Corriente de suministro para LCM | TIC | - | 8.6 | 15 | - ¿Qué es? |
| Suministro de PCAP | VDDT | 3.0 | 3.3 | 3.6 | V. |
| TICP | - ¿ Qué? | 45 | 68 | - ¿Qué es? |

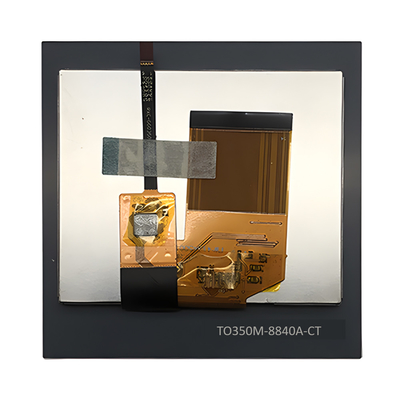

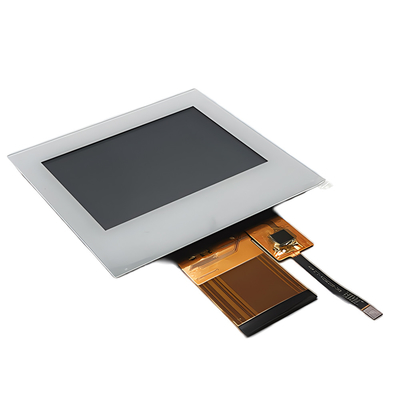

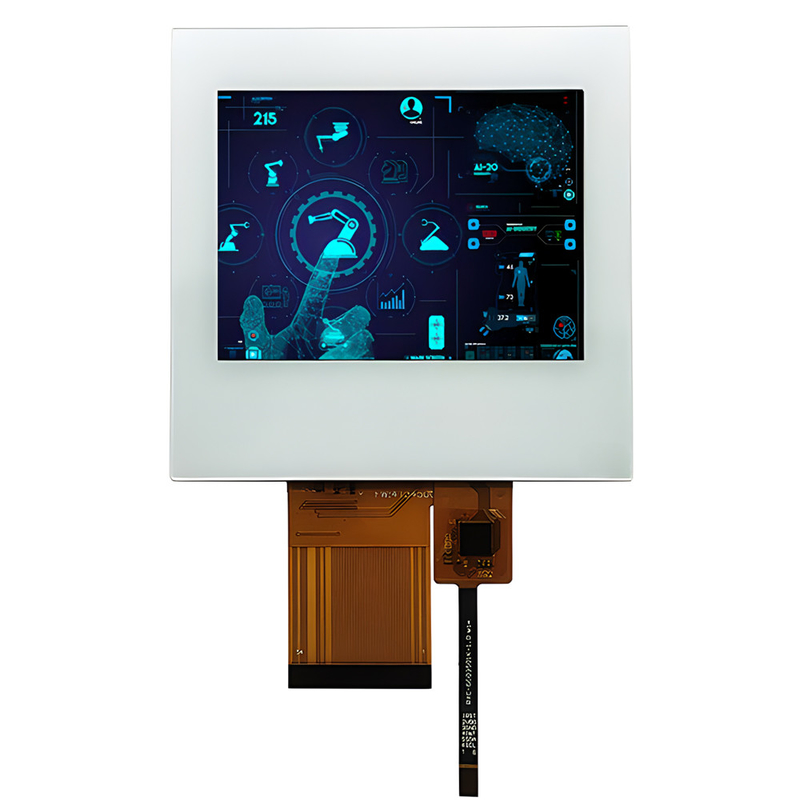

3Imagen del producto con pantalla táctil TFT capacitiva de 5 pulgadas, pantalla LCD TFT de 3,5 pulgadas 320x240 interfaz RGB
