Datos del producto:
|
| Producto: | exhibición de TFT de 4,3 pulgadas | Resolución: | 480x272 |
|---|---|---|---|
| Dirección de visión: | IPS, todos los ángulos de visión | IC del controlador: | ST7283 |
| pantalla táctil: | No (RTP y CTP opcionales) | Número del pin: | 40 pernos |
| Conexión: | ZIF FPC de 46 mm | Luminancia superficial: | 500 cd/m2 (nits) |
| Voltado de funcionamiento: | 3.3V | Interfaz: | RGB |
| Temperatura de operación.: | 20°C a + 70°C | Temperatura de almacenamiento.: | -30 °C a +80 °C |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display LCD TFT de 480*272 píxeles,Exhibición de TFT LCD de 4 |
||

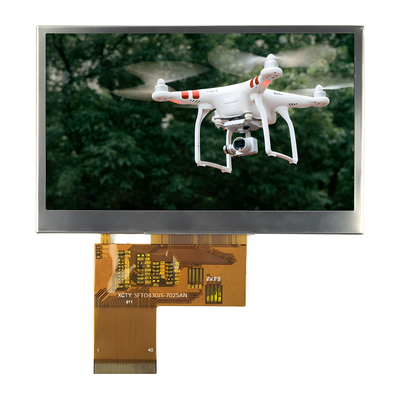

4.3 pulgadas IPS 480 * 272 píxeles TFT pantalla LCD, RGB 4,3 pulgadas de pantalla TFT PRodocto Introducción
Resumen rápido del producto
Modulo LCD TFT de 4,3 pulgadas, módulo TFT de 4,3 pulgadas
Resolución: 480x272 puntos
Dirección de visión: IPS, todos los ángulos de visión
Interfaz: RGB
Temperatura de funcionamiento: -20°C a +70°C
¢Clasificación del conductor: ST7283
¢ Consejo de Control: No
¢ Brillo (cd/m2): 500
¢Marco a través del agujero: No
Panel táctil: pantalla táctil resistiva
Descripción
Esta pantalla RGB de 4.3 pulgadas tiene un brillo suficiente y puede proporcionar un brillo de 300nits, 500nits, 1000nits, 1500nits para uso en interiores o exteriores.gracias a la tecnología IPS y 16 millones de colores, se ve muy bien desde cualquier ángulo.
Esta pantalla táctil utiliza detección táctil resistiva, por lo que es una excelente opción para uso al aire libre.
Este monitor de 4,3 pulgadas sin tacto comparte la misma salida de pines que nuestras pantallas táctiles resistentes y capacitivas.
Información sobre el producto
| Producto: | 4Display TFT de 3 pulgadas |
| Resolución: | 480x272 |
| Luminancia de la superficie: | 500 Cd/m2 (nits) |
| Dirección de visión: | IPS, todos los ángulos de visión |
| Interfaz: | RGB |
| Control del conductor: | Se aplicarán las disposiciones siguientes: |
| Número de pin: | 40 pines |
| Pantalla táctil: | No (RTP y CTP opcionales) |
| Conexión: | ZIF FPC de 46 mm |
| Voltado de funcionamiento: | 3.3V |
| Temperatura de funcionamiento | 20°C a +70°C |
| Temperatura de almacenamiento: | -30°C a +80°C |
| Duración del LED: | 40000 horas |
| Conformidad: | Conforme con las normas REACH y RoHS |
4.3 pulgadas IPS 480 * 272 píxeles TFT pantalla LCD, RGB 4,3 pulgadas de pantalla TFT PRodoctoDibujo
Definición del pin
| - No, no es así. | Nombre del pin | En el caso de las empresas | Descripción |
| 1 | LED-K | Yo... | Cátodo LED |
| 2 | LED-A | Yo... | Anodo LED |
| 3 | VSS | Yo... | El poder de tierra |
| 4 | VDD | Yo... | Fuente de energía |
| 5 a 12 | R00-R07 | Yo... | Señales de datos RED (LSB) |
| 13 y 20 | G00-G07 | Yo... | La señal de datos verde (LSB) |
| 21 a 28 años | R00-R07 | Yo... | Señales de datos azules (LSB) |
| 29 | VSS | Yo... | El poder de tierra |
| 30 | DLCK | Yo... | Señal de reloj para tomar muestras de cada fecha |
| 31 | DISP | Yo... | Muestra la señal de encendido/apagado |
| 32 | El HSYNC | Yo... | Señal de sincronización horizontal |
| 33 | VSYNC | Yo... | Señal de sincronización vertical |
| 34 | DE | Yo... | Control de datos de entrada habilitado |
| 35 | No incluido | - | Abierto |
| 36 | El GND | Yo... | El poder de tierra |
| 37 | XR | Yo... | PIN del panel táctil |
| 38 | YD | Yo... | PIN del panel táctil |
| 39 | El número de | Yo... | PIN del panel táctil |
| 40 | YU | Yo... | PIN del panel táctil |
Límites máximos absolutos
| Punto de trabajo | El símbolo | Valor | Unidad |
| Voltagem de la fuente de alimentación para la lógica | VDD | 3.0 a tres.6 | V. |
| Voltado de entrada | El vino | VDD + 0.3 | V. |
| Temperatura de funcionamiento | - ¿Qué es? | - De 20 a 70 años | °C |
| Temperatura de almacenamiento | Tstg | -30 a 80 años | °C |
| Punto de trabajo | El símbolo | En el minuto. | El tipo | - ¿ Qué es? | Unidad | Condición de ensayo |
| Voltado de funcionamiento | VDD | 3.0 | 3.3 | 3.6 | V. | - |
| Corriente de suministro | DPI | - | DTD | - | - ¿Qué es? | VDD = 3,3 V, Ta = 25 °C |
| Voltado de entrada | VIH | 0.7VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.3VDD | V. | ||
| Corriente de fuga de entrada | IIL | - | DTD | - | - ¿Qué es? | VIN = VDD o VSS |
Características electroópticas de la luz de fondo
| Punto de trabajo | El símbolo | En el caso de las | Tipo de producto | Se trata de: | Unidad |
Prueba Condición |
Nota |
| Válvula de alimentación | Vf | 20.3 | 22.4 | 24 | V. | Si = 20 mA | - |
| Corriente de suministro | Si es | - | 20 | - | - ¿Qué es? | - | - |
| Voltagem inversa | - ¿ Qué? | - | - | 5 | V. | - | |
| Disipación de energía | Pd | - | 448 | - | MW | - | |
| Intensidad luminosa para LCM |
- |
- | 500 | - | Cd/m2 | Si = 20 mA | - |
| Uniformidad para la CML | - | 70 | 75 | - | Porcentaje | Si = 20 mA | - |
| Color de luz de fondo | Blanco | ||||||
