Datos del producto:
|
| Producto: | 7Display LCD cuadrado de.6 pulgadas | Resolución: | 800*800 puntos |
|---|---|---|---|
| Interfaz: | Impuestos mínimos | Luminancia superficial: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef |
| Dirección de visión: | IPS, todos los ángulos de visión (85/85/85/85) | pantalla táctil: | Personalizable |
| Regulador del LCD: | ILI9881C | Dimensión del vidrio de cubierta: | Personalizable |
| Temperatura de funcionamiento: | -20°C a +70°C | Temperatura de almacenamiento.: | -25°C a +75°C |
| Brillo: | 1000 liendres | Conexión: | ZIF FPC |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 7Display LCD TFT de 6 pulgadas,Pantalla LCD TFT legible a la luz del sol,Modulo de LCD de tipo cuadrado |
||
La luz del sol es legible 7.6 pulgadas TFT LCD 1000Nits 800x800 píxeles IPS pantallaIntroducción del producto
Resumen rápido del producto
Display LCD cuadrado
Tamaño: 7.6 pulgadas
Resolución: 800x800 puntos
Dirección de visión: IPS
Interfaz: MIPI
¢ IC del conductor: ILI9881C
¢ Consejo de Control: No
¢ Brillo (cd/m2): 1000
¢ Cuadro a través del agujero: No
¢ Pantalla táctil: el panel táctil capacitivo proyectado (PCAP) es opcional
Punto de detección: 5 dedos
La temperatura de funcionamiento es de -20 °C a +70 °C (temperatura general).
Descripción
Seef Technology SFTSe aplicará el método siguiente:un módulo LCD TFT con una diagonal de 7,6 pulgadas cuadradas y una resolución de 800x800 píxeles. Este módulo de pantalla LCD de 7,6 pulgadas está equipado con un circuito integrado ILI9881C,que incluye las funciones del controlador e IC del conductorEl rango de voltaje de alimentación (Vdd) de este monitor LCD de 7,6 pulgadas oscila entre 2,5V y 3,6V (valor típico de 3,3V).El módulo de 6 pulgadas es de tipo IPS, con un ángulo de visión completo (85/85/85/85 máximo).
ElEl valor de las accionesSe aplicará el método siguiente: Este LCD IPS TFT de 7,6 pulgadas puede funcionar a temperaturas que van desde -20 °C hasta +70 °C; Su temperatura de almacenamiento está entre -25 °C y +75 °C.Para uso en interiores o exteriores, esta pantalla LCD IPS TFT de 7,6 pulgadas puede satisfacer diversos requisitos de visualización. Es una solución multifuncional y de alto rendimiento adecuada para equipos industriales, escáneres, domótica,sistemas de control de acceso, equipos de monitorización, analizadores, sistemas de seguridad, sistemas de riego de jardines y una amplia gama de aplicaciones.
Información sobre el producto
| Producto: | 7Display LCD de 6 pulgadas cuadradas |
| Resolución: | 800*800 puntos |
| Luminancia de la superficie: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Interfaz: | Impuestos mínimos |
| Pantalla táctil: | Personalizable |
| Dimensión del vidrio de la cubierta: | Personalizable |
| Dirección de visión: | IPS, todo el ángulo de visión (85/85/85/85) |
| Control LCD: | ILI9881C |
| Temperatura de funcionamiento: | -20°C a +70°C |
| Temperatura de almacenamiento: | -25 °C a +75 °C |
| Brillo: | 1000 noches |
| Duración del LED: | 40000 horas |
| Conexión: | ZIF FPC |
| Conformidad: | Conforme con las normas REACH y RoHS |
La luz del sol es legible 7.6 pulgadas TFT LCD 1000 Nits 800x800 píxeles IPS pantallaDibujo del producto
Definición del pin
| El pin - No, no es así. | El símbolo | Descripción |
| 1 | El LEDA | Anodo de retroiluminación LED |
| 2 | LEDK | Cátodo de retroiluminación LED. |
| 3 | LEDK | Cátodo de retroiluminación LED |
| 4 | VCl | Fuente de alimentación para la potencia analógica |
| 5 | CICV | Fuente de alimentación para el circuito de alimentación lógica y de E/S |
| 6 | Reinicio | La señal de reinicio es baja. |
| 7 | Técnica de trabajo | Producción de efecto de desgarro |
| 8 | PWM | La salida de frecuencia PWM para el control del conductor LCD. |
| 9 | El GND | Terreno de potencia |
| 10 | MIPI_DP0 | El punto de entrada de la línea de datos MIPI-DSI |
| 11 | MIPI_DNO | MIPI-DSI línea de datos 0 pin de entrada negativo |
| 12 | El GND | Terreno de potencia |
| 13 | MIPI_DP1 | MIPI-DSI línea de datos 1 con pin de entrada positivo |
| 14 | MIPI_DN1 | Pín de entrada negativo de la línea de datos MIPI-DSI 1 |
| 15 | El GND | Terreno de potencia |
| 16 | MIPI_CLKP | MIPl-DSI de la línea de datos con dos pines de entrada. |
| 17 | MIPI_CLKN | Pin de entrada negativo de la línea de datos MIPI-DSI |
| 18 | El GND | Terreno de potencia |
| 19 | MIPI_DP2 | MIPI-DSI línea de datos 2 con pin de entrada positivo |
| 20 | MIPI_DN2 | Pín de entrada negativo de la línea de datos MIPI-DSI 2 |
| 21 | El GND | - ¿Qué pasa? |
| 22 | MIPI_DP3 | MIPI-DSI línea de datos 3 con pin de entrada positivo |
| 23 | MIPI_DN3 | Pín de entrada negativo de la línea de datos MIPI-DSI 3 |
| 24 | El GND | Terreno de potencia |
| 25 | TP_INT | Pín INT para CTP (NC) |
| 26 | TP SDA | Pín SDA para CTP (NC) |
| 27 | TP_SCL | Pín SCL para CTP ((NC) |
| 28 | TP_RESET (en inglés) | Pin de reinicio para TP ((NC)) |
| 29 | TP_VCl | Pín VCl para CTP (NC) |
| 30 | TP_IOVCC | IOVCCpin para CTP ((NC) |
Calificación máxima absoluta
| Parámetro | Símbolo | En el minuto. | - ¿ Qué es? | Unidad | Nota |
| Tensión de la fuente de alimentación | VCI ~ GND | - No hay nada.3 | +6 años.5 | V. | |
| Voltado de la fuente de energía 2 | Los Estados miembros podrán autorizar el uso de las mismas. | - No hay nada.3 | +3. ¿Qué quieres decir?3 | V. | |
| Rango de tensión de entrada lógica | ViN | - No hay nada.3 | - ¿Qué es eso?3 | V. | |
| Rango de tensión de salida lógica | No | - No hay nada.3 | - ¿Qué es eso?3 | V. | |
| Temperatura de funcionamiento | - ¿Qué es? | -20 años. | + 70 | °C | |
| Temperatura de almacenamiento | Tstg | -25 años. | + 75 | °C |
Características de la CC
| Parámetro | El símbolo | En el minuto. | Tipo de producto | - ¿ Qué es? | Unidad |
| Tensión de alimentación para circuitos analógicos | VCl | 2.5 | 3.3 | 3.6 | V. |
| Tensión de alimentación para circuitos lógicos | CICV | 1.65 | 1.8 | 3.3 | V. |
| Voltado de entrada "H"leve | VH | 0.7*IOVCC | CICV | V. | |
| Voltado de entrada "L'leve" | VL | El GND | 0.3*IOVCC | V. | |
| Válvula de salida "H" | ¿ Qué pasa? | 0.8*IOVCCl | CICV | V. | |
| Válvula de salida | Vol. | El GND | 0.2*IOVCC | V. |
Características de la luz de fondo
| Punto de trabajo | El símbolo | En el minuto. | Tipo de producto | - ¿ Qué es? | Unidad | Condición |
| Válvula de carga | Vf | 13.5 | 15.0 | 17 | V. | Si = 225
- ¿Qué es? |
| La luminancia del ICM | El LV | 1000 | ¿Qué quieres decir? | cd/m | ||
| Número de LED | 5X5 | Pieza | ||||
| Modo de conexión | S/P | 5Serial/5Parallel | ||||

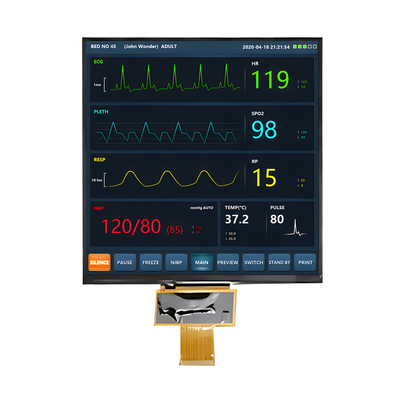

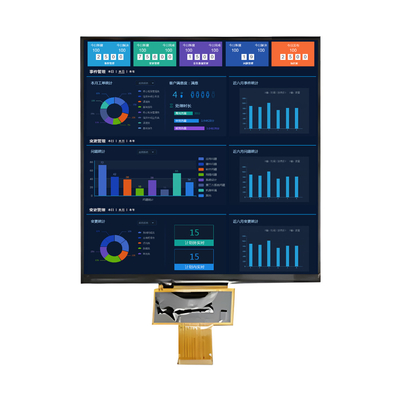

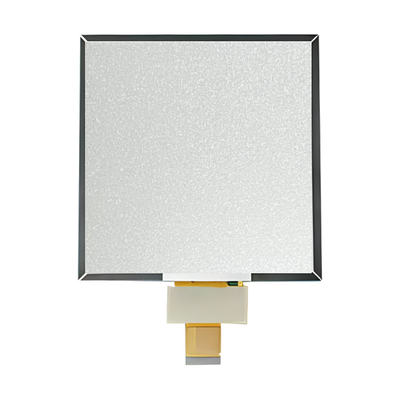

La luz del sol es legible 7.6 pulgadas TFT LCD 1000 Nits 800x800 píxeles IPS pantallaImagen del producto
Pantalla táctil de capacidad proyectada (PCAP)
La tecnología táctil capacitiva proyectada (PCAP) proporciona una respuesta rápida y sensible y una fiabilidad de nivel profesional.Las pantallas táctiles capacitivas de Saef Technology están diseñadas paraTambién podemos combinar pantallas táctiles PCAP con pantallas de cristal líquido (LCD), una solución integrada que ayuda a agilizar las cadenas de suministro y el ensamblaje.
Capa de vidrio:
1Forma: Tamaños, formas, tratamientos de bordes, agujeros y recortes a medida
2Color: Impresión de seda, logotipo
3Material de vidrio: vidrio Gorilla, vidrio templado, PMMA
4Tratamientos: espejo, AG, AR, AF
El sensor:
1Material del sensor: vidrio, película, película + película
2FPC: diseño de forma opcional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix y así sucesivamente
4Interfaz: I2C, USB y RS232
