Datos del producto:
|
| Producto: | Pantalla LCD TFT de 7 pulgadas | Temperatura de operación.: | -30 °C a +75 °C |
|---|---|---|---|
| Luminancia superficial: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Resolución: | 1024 RGB x 600 |
| Interfaz: | RGB | Número del pin: | 50 pines |
| Dirección de visión: | IPS, todos los ángulos de visión (85/85/85/85) | Esquema de la oscuridad.: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Área activa: | 154.21 ((H) x 85.92 ((V) (mm) | pantalla táctil: | CTP Opcional |
| Tratamiento de la superficie: | Revestimiento duro ((3H) | Muestra los colores: | 16,7 M |
| Conexión: | Enchufe | Temperatura de almacenamiento.: | -30 °C a +80 °C |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | exhibición de 1024x600 TFT LCD,Display LCD TFT de 50 pines |
||
Pantalla LCD TFT de 7 pulgadas con gran temperatura de funcionamiento 1024x600 HMI Pantalla RGB 50 pines Introducción del producto
La pantalla TFT LCD SFTO700XC-7026AN es una pantalla de 7 pulgadas tipo IPS con ángulos de visión completos con una resolución de 1024x600 píxeles.esta pantalla TFT SFTO700XC-7026AN está operada a 3.3V (tensión de potencia), Vdd es de 3,0V a 3,6V.
Este módulo TFT LCD SFTO700XC-7026AN tiene una luminancia de 1000cd/m2.El LCD táctil TFT SFTO700XC-7026AN está en buenas condiciones de calidadComo una pantalla de grado industrial, este producto se utiliza ampliamente en aplicaciones industriales y médicas, terminal POS, HMI, automatización del hogar, sistema de seguridad, etc.
| Producto: | Pantalla LCD TFT de 7 pulgadas |
| Luminancia de la superficie: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Temperatura de funcionamiento | -30 °C a +75 °C |
| Temperatura de almacenamiento: | -30°C a +80°C |
| Número del pin: | 50 pines |
| Resolución: | 1024 RGB x 600 |
| Interfaz: | RGB |
| Dirección de visión: | IPS, todo el ángulo de visión (85/85/85/85) |
| Área activa: | 154.21 ((H) x 85.92 ((V) (mm) |
| Esquema de la luz: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Pantalla táctil: | CTP Opcional |
| Color de visualización: | 16.7 M |
| Tratamiento de la superficie: | Revestimiento duro ((3H) |
| Conexión: | Enchufe |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 |
| Conformidad: | Conforme con las normas REACH y RoHS |
Características
Esta pantalla TFT de 7 pulgadas es una pantalla LCD TFT de matriz activa de color que utiliza TFT de silicio amorfo (ThinFilm Transistors) como dispositivos de conmutación activos.

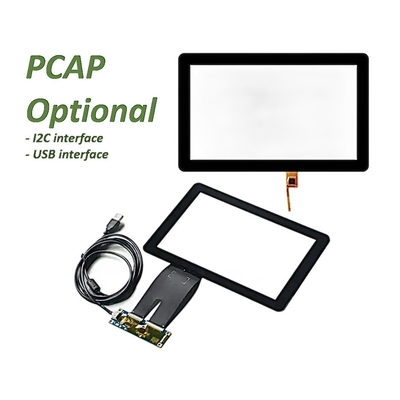

Esta pantalla LCD PCAP TFT de 7 pulgadas está diseñada con pantalla táctil capacitiva, el vidrio de la cubierta se puede personalizar según los requisitos del cliente.
Esta pantalla TFT de 7 pulgadas es con Gamut de Color Tipo. 50% Min.45%.
El tiempo de respuesta de este TFT LCD de 7 pulgadas es de 30 ms, máximo 35 ms.
Esta pantalla TFT de 7 pulgadas 1024x600 tiene una relación de contraste de Tipo:1000 Min:800.
Este TFT RGB de 7 pulgadas funciona a una amplia temperatura que oscila entre -30 grados y +75 grados.
Pantalla LCD TFT de 7 pulgadas con gran temperatura de funcionamiento 1024x600 HMI Pantalla RGB 50 pines Dibujo del producto
Especificaciones eléctricas del módulo LCD
Definición del pin
I: entrada, O: salida, P: potencia
Nota 1: Se selecciona el modo DE/SYNC. Normalmente se tira hacia arriba.Cuando se selecciona el modo DE, MODE=1 ¢, VS y HS deben tirar hacia arriba.Cuando se selecciona el modo SYNC, MODE= ¢0 ¢, DE debe estar conectado a tierra.
Nota 2: Cuando se introduzcan datos RGB de 18 bits, los dos bits bajos de datos R, G y B deben estar en tierra.
Nota 3: Los datos se fijarán en el borde de caída del DCLK.

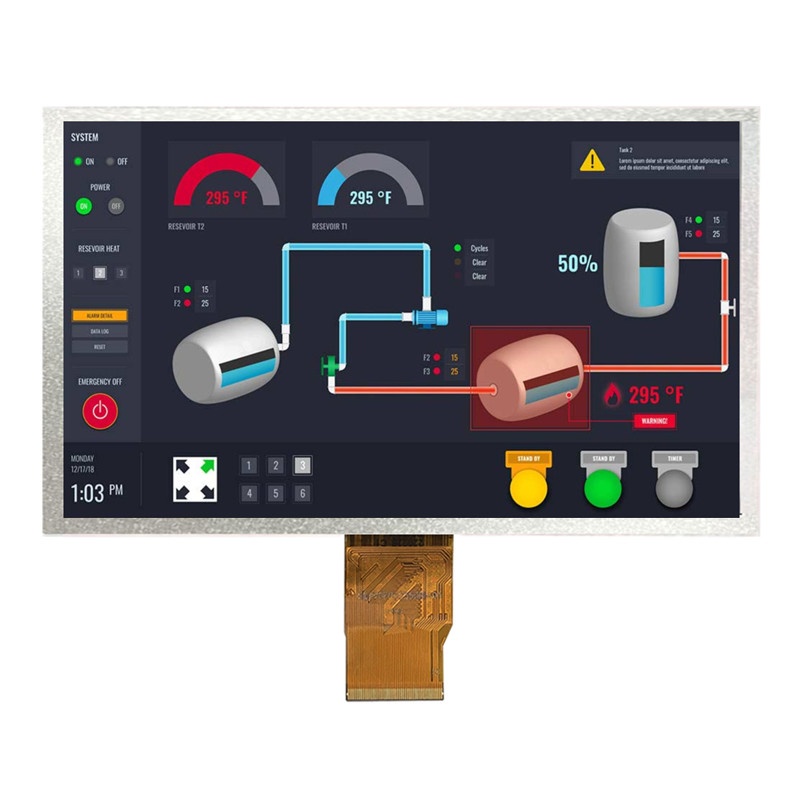

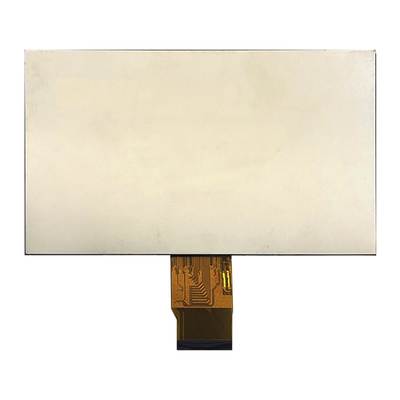

Pantalla LCD TFT de 7 pulgadas con gran temperatura de funcionamiento 1024x600 HMI Pantalla RGB 50 pines Imagen del producto
Instalaciones de fábrica y certificados
Fabricante de módulos de pantalla LCD TFT - más de 300 artículos estándar TFT en línea
SAEF Technology es un fabricante líder mundial de pantallas TFT LCD con sede en China. SAEF ofrece una amplia gama de productos de módulos de pantalla TFT de tamaño pequeño a mediano en tamaños que van desde 0,96" a 1".Cuadrantes de 22 pulgadas, de 1,28 pulgadas,1.44", 1.54", uno.77, 2", 2.1" redondo, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4"redondo, 3.5", 3.6"redondo, 3.7", 4"redondo, 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3",13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" y 28" TFT (tamaño diagonal del área activa) y así sucesivamente.Hay más de 300 modelos estándar de TFT listados en este sitio webPor otra parte, casi todos los elementos son aceptables para derivar de los elementos estándar para satisfacer las necesidades de los clientes.
Las pantallas SAEF TFT están clasificadas según la norma industrial, incluidos los módulos TFT-LCD estándar, IPS TFT, TFT LCD de alto brillo (pantalla legible a la luz solar), paneles TFT con tableros de control,Tipo de barra TFT, LCD TFT de amplia temperatura. Estas pantallas incluyen modos de paisaje o retrato.Las pantallas LCD SAEF TFT están disponibles en varias resoluciones, así como la pantalla táctil opcional en tecnología capacitiva resistiva y proyectada (PCAP touch screen)Muchos de nuestros módulos de visualización TFT tienen más de una interfaz disponible, incluyendo MCU, RGB, TTL, LVDS y MIPI DSI.Los módulos SAEF TFT son perfectos para varias aplicaciones, incluido el control industrial, máquina de café, equipo médico, sistema POS, automatización, navegador GPS, artículos blancos, control de energía, telecomunicaciones, equipo médico, etc.
