Datos del producto:
|
| Palabras clave: | 7 pulgadas HDMI TFT LCD | Resolución: | pixeles 1024x600 |
|---|---|---|---|
| Se admite la señal: | Se trata de un sistema de transmisión por cable de alta velocidad. | Interfaz CTP: | El USB |
| Luminancia superficial: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | pantalla táctil: | CTP (pantalla táctil capacitiva) |
| Entrada de potencia: | Entrada USB 5V ((+/- 0,5V) | Compatible con: | Frambuesa pi |
| apoyo: | Raspbian, Ubuntu, WIN10 IOT y otros sistemas | Dirección de visión: | IPS Todo el ángulo de visión ((85/85/85/85) |
| Duración del LED: | 40,000 horas | Temperatura de operación.: | – 20℃ a +70℃ |
| Temperatura de almacenamiento.: | ¥30°C a +80°C | Salida de audio: | 8Ω1,5 W |
| Consumo de energía en modo de espera de la placa base: | El valor de las emisiones de CO2 | botón (reservado): | Puesta en marcha, menú, arriba, abajo, salida. |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display LCD TFT de 7 pulgadas HDMI,Exhibición capacitiva de TFT LCD del tacto |
||
7 pulgadas de HDMI TFT pantalla LCD con pantalla táctil capacitiva para Raspberry PI Introducción del producto
SFRA700H-1024600ACT-01 es un módulo HDMI TFT LCD que integra TFT LCD, PCAP táctil y placa de conducción.
1- El módulo presenta perfectamente la salida de señal digital HDMI del PC en la pantalla LCD de 1024*600.
2- Apoya HDMI 1.3, HDMI 1.4, HDCP 1.4La fuente de señal HDMI es compatible con mini PCs convencionales como Raspberry Pi, BB Black, Banana Pi, etc.
3-TOUCH es de USB a I2C, no hay necesidad de instalar controladores.
4- El diseño se utiliza principalmente en la pantalla de Raspberry Pi, y también se puede utilizar en otros dispositivos táctiles de pantalla pequeña de control industrial HDMI.Es compatible con Raspbian, Ubuntu, WIN10 IOT y otros sistemas.
5- cuando se utiliza como pantalla de computadora, admite Windows 7/8/10, toque de cinco puntos, sin controlador.
| Palabras clave: | 7 pulgadas HDMI TFT LCD |
| Resolución: | 1024x600 píxeles |
| Se admite la señal: | Se trata de un sistema de transmisión por cable de alta velocidad. |
| Interfaz CTP: | El USB |
| Compatible con: | El Raspberry Pi |
| Dirección de visión: | IPS Todo el ángulo de visión ((85/85/85/85) |
| Luminancia de la superficie: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Pantalla táctil: | CTP (pantalla táctil capacitiva) |
| Entrada de energía: | El valor de las emisiones de dióxido de carbono en el sistema de alimentación se calculará en función de las emisiones de dióxido de carbono. |
| Apoyo: | Raspbian, Ubuntu, WIN10 IOT y otros sistemas |
| Duración del LED: | 40000 horas |
| Temperatura de funcionamiento | ¥20°C a +70°C |
| Temperatura de almacenamiento: | ¥30°C a +80°C |
| Consumo de energía en estado de espera de la placa base: | El valor de las emisiones de CO2 |
| Salida de audio: | 8Ω1,5 W |
| Botón (reservado): | Alimentación, menú, arriba, abajo, salida |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 |
| Conformidad: | Conforme con las normas REACH y RoHS |
Características
| Versión | 01 | ||
| Se admite la señal | El HDMI | Las condiciones de los productos se establecen en el anexo I del presente Reglamento. | |
| Toque | Estándar USB | ||
| VGA | No apoyo | ||

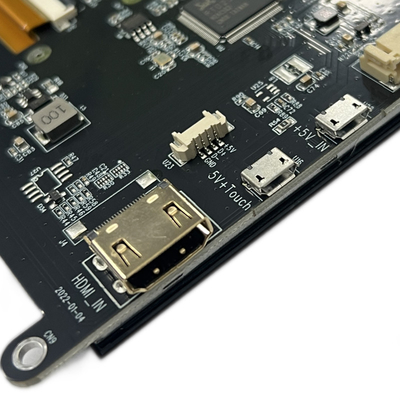

| Interfaz en la placa principal | entrada | El HDMI | Un parche de tipo HDMI parche femenino de 19 pines (horizontal) |
| El USB | MICRO 5P USB femenino tipo B 5.9MM (horizontal) | ||
| Interfaz para auriculares | No incluido | ||
| Interfaz táctil | 6 pines | FPC-0.5-6PIN (horizontal) | |
| Interfaz de pantalla | Pín RGB 50 | FPC-0.5-50PIN (horizontal) | |
| El audio | Salida de audio | 8Ω1,5 W | 4PIN-1.25 H1.8 Asiento femenino ultrafino (horizontal) |
| Fuente de alimentación | Entrada de potencia | Entrada USB 5V ((+/- 0,5V) | |
| Muestra Vop | 3.3V | ||
| Funcionamiento de la potencia | Potencia en pantalla | ||
| Consumo de energía en modo de espera de la placa base | El valor de las emisiones de CO2 | ||
| Menú de OSD | Menú (reserva) | Brillo, contraste, corrección automática, fase, reloj, posición del campo, ajuste de función, restablecimiento, etc. | |
| Lenguaje (reserva) | Chino, inglés, francés, alemán, italiano, español, ruso, coreano, japonés, etc. | ||
| botón (reservado) | Alimentación, menú, arriba, abajo, salida | ||
7 pulgadas de HDMI TFT pantalla LCD con pantalla táctil capacitiva para Raspberry PI dibujo del producto
Definición del pin de la interfaz HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S. DATA2 protegido |
| 3 | T.M.D.S DATA2- |
| 4 | Los datos de la T.M.D.S. 1+ |
| 5 | T.M.D.S. Datos1 protegidos |
| 6 | T.M.D.S. Datos 1 y 2 |
| 7 | Los datos de la T.M.D.S. 0+ |
| 8 | T.M.D.S. DATA0 protegido |
| 9 | Los datos del T.M.D.S. |
| 10 | T.M.D.S. Datos Reloj + |
| 11 | El reloj de datos de T.M.D.S. está protegido |
| 12 | El Reloj de Datos del T.M.D.S. |
| 13 | CEC (controle de electrónica de consumo opcional) |
| 14 | Reservado (en el cable, pero N.C. en el dispositivo) |
| 15 | En el caso de las empresas de servicios de telecomunicaciones: |
| 16 | SDA ((DDC) |
| 17 | DDC/CEC en el terreno |
| 18 | +5V (alimentamiento eléctrico) |
| 19 | Cables de sonda de intercambio en caliente |

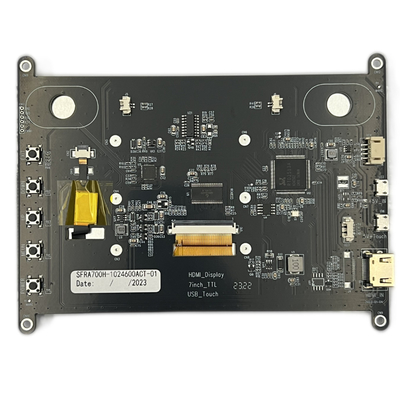

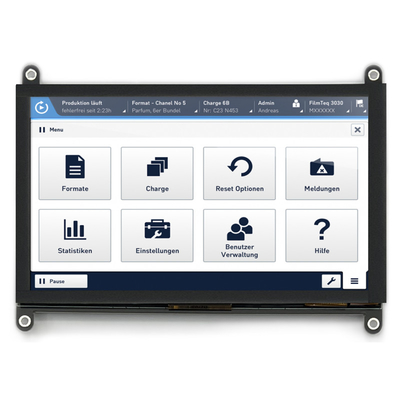

7 pulgadas de HDMI TFT pantalla LCD con pantalla táctil capacitiva para Raspberry PI Imagen del producto
Instalaciones de fábrica y certificados
Pantalla táctil de capacidad proyectada (PCAP)
La tecnología táctil de capacidad proyectada (PCAP) ofrece una respuesta rápida y sensible y una fiabilidad de nivel profesional combinada.La pantalla táctil capacitiva proyectada de Saef Technology está diseñada para estrictosTambién podemos combinar pantallas táctiles PCAP con pantallas de cristal líquido (LCD),que es una solución integrada integrada que ayuda a simplificar la cadena de suministro y el montaje.
Capa de vidrio:
1Forma: Tamaños, formas, tratamientos de bordes, agujeros y recortes a medida
2Color: Impresión de seda, logotipo
3Material de vidrio: vidrio Gorilla, vidrio templado, PMMA
4Tratamientos: espejo, AG, AR, AF
El sensor:
1Material del sensor: vidrio, película, película + película
2FPC: diseño de forma opcional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix y así sucesivamente
4Interfaz: I2C, USB y RS232
Contacta con nosotros
Nos encanta escuchar acerca de sus proyectos, si tiene alguna pregunta, puede contactarnos a sales2@saef.com.cn
