Datos del producto:
|
| Palabras clave: | Display HDMI de 13,3 pulgadas | Resolución: | 1920*1080 |
|---|---|---|---|
| Interfaz CTP: | IIC hacia USB | Luminancia superficial: | 300 cd/m2 - 1000 cd/m2 |
| pantalla táctil: | pantalla táctil capacitiva | Dirección de visión: | IPS Todos los ángulos de visión (85/85/85/85) |
| Duración del LED: | 40,000 horas | Temperatura de operación.: | – 20℃ a +70℃ |
| El cumplimiento: | Conforme con las normas REACH y RoHS | apoyo: | Raspberry Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT y otras herramientas |
| Resaltar: | Exhibición del tacto del LCD de 13,3 pulgadas,Exhibición del tacto de RoHS LCD |
||
Display de 13,3 pulgadas HDMI, Raspberry Pi 13,3" LCD táctil

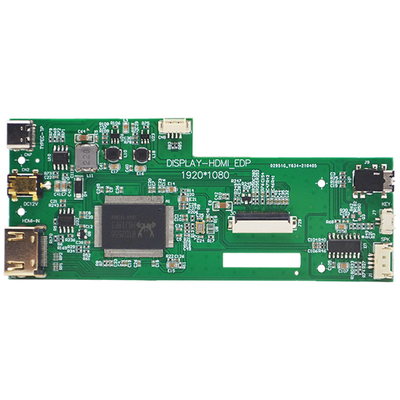

SFHDMI133H-19201080A-CT es una placa de controladores de pantalla FHD de 13.3 pulgadas con una resolución máxima de 1920x1080 @ 60HZ para un solo propósito funcional de entrada de señal HDMI.
* este monitor HDMI de 13,3 pulgadas soporta la salida de señal de interfaz de pantalla EDP.
* esta tecla de OSD de pantalla TFT HDMI de 13,3 pulgadas puede admitir una variedad de idiomas OSD para elegir.
* este software de visualización HMDI TFT de 13,3 pulgadas admite actualización en línea.
* esta pantalla TFT HDMI de 13,3 pulgadas admite pantalla táctil capacitiva PCAP.
* este Raspberry Pi 13.3" pantalla táctil soporta HDMI 1.4 de dos vías y HDCP versión 2.0.
* esta pantalla LCD táctil Raspberry Pi 13.3" admite la función USB HUB, interfaz USB2.0 externa, se puede conectar a una pantalla táctil USB externa.
* esta pantalla TFT de 13.3" de Raspberry Pi admite una entrada de 12-20V.
* este Raspberry Pi 13.3" TFT admite 1.5W*2 de salida de amplificación y salida de auriculares.
Características
|
Entrada de vídeo
|
El HDMI | 1080p | ||
| Versión HDCP | 2.0 | |||
| Fuente de alimentación de funcionamiento | Dirección continua de 5 a 20 V | |||
| Consumo de energía en estado de espera | El valor de las emisiones de CO2 | |||
|
Display de pantalla LCD |
Display de pantalla | TFT LCD | ||
| Interfaz | PED | |||
| Resolución máxima | Las emisiones de gases de efecto invernadero | |||
| Tensión de conducción de la pantalla | 3.3V(R33),5V(R5) | |||
| Salida de auriculares | > 150MW (32Ω/0dB de señal) | |||
| Salida del altavoz | El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de CO2 de las emisiones de gases de efecto invernadero. | |||
| El LED | 调光方式 el modo de iluminación | PWM | ||
| Pulsación de teclas | Puesta en marcha, tecla 1, tecla 2, auto, menú, opcional | |||
| Lenguaje de la OSD | Chino/inglés/alemán/coreano/francés/español/japonés y otros | |||

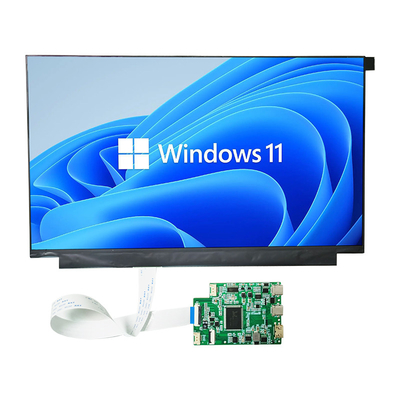

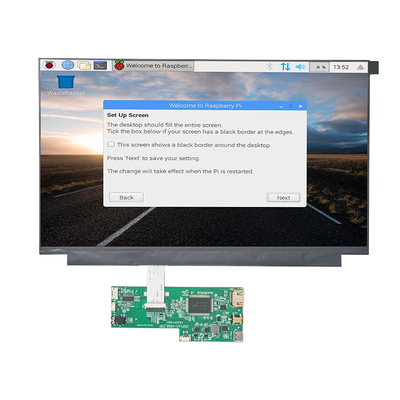

Display HDMI de 13,3 pulgadas, Raspberry Pi 13,3" Imagen de producto LCD táctil
Display de 13,3 pulgadas HDMI, Raspberry Pi 13,3" con conexión LCD táctil
| Palabras clave: | Display HDMI de 13,3 pulgadas | Resolución: | 1920*1080 |
|---|---|---|---|
| Interfaz CTP: | IIC hacia USB | Luminancia de la superficie: | El valor de las emisiones de dióxido de carbono se calcula en función de las emisiones de dióxido de carbono. |
| Pantalla táctil: | Pantalla táctil de capacidad | Dirección de visión: | IPS Todos los ángulos de visión (85/85/85/85) |
| Duración del LED: | 40000 horas | Temperatura de funcionamiento | ¥20°C a +70°C |
| Conformidad: | Conforme con las normas REACH y RoHS | Apoyo: | Raspberry Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT y otras herramientas |
Definición del pin HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 pantalla blindada |
| 3 | T.M.D.S DATA2- |
| 4 | Los datos de la T.M.D.S. 1+ |
| 5 | T.M.D.S DATA1 pantalla blindada |
| 6 | T.M.D.S. Datos 1 y 2 |
| 7 | Los datos de la T.M.D.S. 0+ |
| 8 | T.M.D.S DATA0 pantalla blindada |
| 9 | Los datos del T.M.D.S. |
| 10 | T.M.D.S. Datos Reloj + |
| 11 | T.M.D.S. Reloj de datos pantalla blindada |
| 12 | El Reloj de Datos del T.M.D.S. |
| 13 |
CEC (Control de la electrónica de consumo, electrónica opcional) Controller de consumo electrónico de elección) |
| 14 | Reservado (en el cable, pero N.C. en el dispositivo) |
| 15 | Reloj SCL (DDC) |
| 16 | Datos del SDA (DDC) |
| 17 | DDC/CEC en el terreno |
| 18 | Potencia de +5V |
| 19 | Cables de sonda intercambiables en caliente |
Dimensiones y especificaciones relativas a los PCB de los paneles de control.
1espesor del PCB + altura máxima del componente más alto ≤ 7,8 mm
2, longitud del PCB = 120 mm
3, ancho del PCB = 50 mm
4, espesor del PCB = 1,0 mm
Las especificaciones de los orificios de tornillo: diámetro 2.0 mm El tamaño y las coordenadas de los orificios de tornillo se muestran en el diagrama de la estructura
