Datos del producto:
|
| Palabras clave: | 4,3" exhibición de DSI HDMI | Resolución: | pixeles 800x480 |
|---|---|---|---|
| Apoyo: | HDMI1.3、 HDCP2.2 DEL、 HDCP1.4 DEL、 HDMI1.4 | Compatible con: | Plátano pi del、 del negro del BB del、 de la frambuesa pi |
| Interfaz CTP: | USB a IIC | Luminancia superficial: | 300 cd/m2 - 1000 cd/m2 |
| Pantalla táctil: | CTP (pantalla táctil capacitiva) | Duración del LED: | 40,000 horas |
| Temperatura de operación.: | – 20℃ a +70℃ | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 300cd/m2 exhibición de la frambuesa pi Dsi,800x480 exhibición de la frambuesa pi Dsi,Exhibición de la frambuesa pi 4 Dsi del CTP |
||
4.3 pulgadas DSI, 4.3 pulgadas HDMI Display Características del producto
SFHDMI430H-800480A-CT es un módulo HDMI TFT LCD que integra TFT LCD, PCAP táctil y placa de conducción.
1. 4,3 pulgadas de pantalla IPS, resolución de hardware de 800 × 480 puntos de resolución.
2Control táctil de 5 puntos.
3Panel táctil capacitivo de vidrio templado, de dureza >= 6H.
4. Soporte Pi 4B/3B+/3A+/3B/2B/B+/A+, CM3/3+/4 requiere el adaptador opcional DSI-Cable-15cm.
5. Conduzca la pantalla LCD directamente a través de la interfaz DSI de la Raspberry Pi con tasas de actualización de hasta 60Hz.
6Cuando se usa con Raspberry Pi, Raspberry Pi OS / Ubuntu / Kali y Retropie son compatibles, sin unidad.
7Soporte para controlar el brillo de la luz de fondo a través de software.

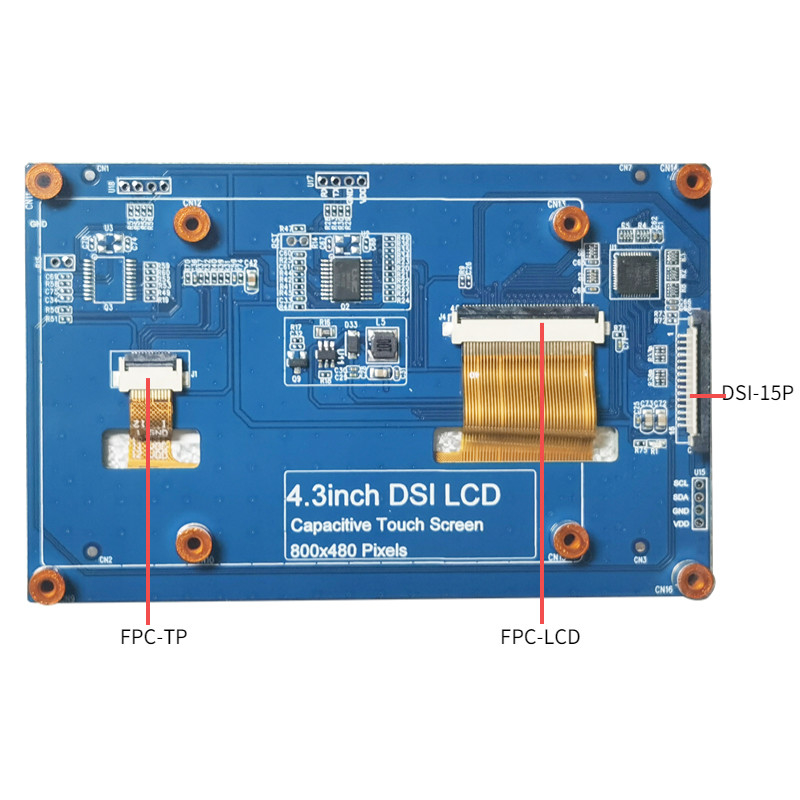

Conexiones de hardware
Usando un cable FFC, conecta el LCD DSI de 4.3 pulgadas al conector DSI de la Raspberry Pi.
2Para facilitar su uso, puede atornillar la parte trasera de la pantalla LCD DSI de 4.3 pulgadas de la Raspberry Pi y montar los pilares de cobre.
Como se muestra en la siguiente figura:
Conexiones de software
Los sistemas operativos Raspberry Pi / Ubuntu / Kali y Retropie para Raspberry Pi.
1. Por favor descargue la última versión de la imagen del sitio web oficial de Raspberry Pi. Descargue el archivo comprimido en su PC y extraiga el archivo.img.
2. Conecte la tarjeta TF al PC y formate la tarjeta TF utilizando el software SDFormatter.
3. Abra el software Win32DiskImager, seleccione la imagen del sistema preparada en el paso 1, y haga clic en escribir para visualizar la imagen del sistema.
4Después de parpadear, guarde y expulse de forma segura la tarjeta TF e inserte la tarjeta TF en el Raspberry Pi.
5. Alimentación en el Raspberry Pi, espera normalmente durante unos segundos para mostrar normalmente. Después de que el sistema se inicia, se puede tocar normalmente.
Nota: El 2 de diciembre de 2021, el sistema operativo Raspberry Pi del Raspberry Pi se dividió en dos ramas, la rama Buster y la rama Bullseye.
La rama Buster es una continuación del viejo sistema y es más estable.La rama actual de Bullseye acaba de ser liberada y aún no es estable..
Si usted es un usuario industrial, la sucursal Buster es muy recomendable.
Si está utilizando un sistema con una rama Buster, la imagen funcionará sin cambios.
Comentar la siguiente declaración en el archivo config.txt (el archivo de configuración se encuentra en el directorio raíz de la tarjeta TF, es decir /boot):
#camera_auto_detect=1
#dtoverlay=vc4-kms-v3d No puedo hacer nada.
Añadir la siguiente declaración a continuación [todos]:
Dtoverlay=vc4-fkms-v3d
el valor de la función
Reinicie el Raspberry Pi después de guardar
reinicio de sudo
Si necesita usar una cámara CSI bajo el sistema de la rama Bullseye. Dado que esta rama utiliza la biblioteca de cámaras libcamera por defecto, esta biblioteca no admite controladores FKMS.
Así que además de las modificaciones anteriores, también necesita instalar la biblioteca de la cámara Rappicam.
Así es como se instala:
Ejecute el siguiente comando en la terminal:
El CD
¿ Qué quieres hacer?
clonado por gitEn el caso de las empresas de servicios de telecomunicaciones, las empresas de servicios de telecomunicaciones deben tener en cuenta las siguientes características:
cd tierra de usuario
./me construye
sudo cp construye/bin/* /bin/
Después de eso, ejecuta el siguiente comando para cerrar:
- ¿Qué quieres?
Conecte la cámara de Raspberry Pi a la interfaz CSI de la Raspberry Pi, encender de nuevo la Raspberry Pi y después de que el sistema se inicie, ejecute el siguiente comando:
fotografía
- ¿Qué es eso?
La cámara
Las condiciones de los datos de los Estados miembros son las siguientes:

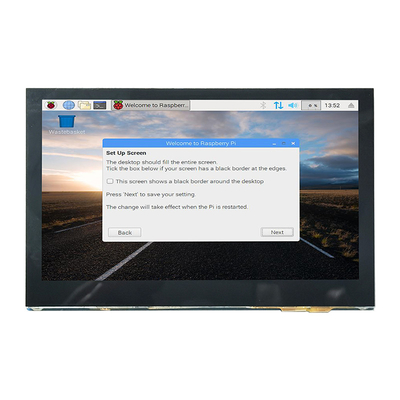

4.3 pulgadas DSI, 4.3 pulgadas HDMI pantallaImagen del producto
Definición del pin de la interfaz HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S. DATA2 protegido |
| 3 | T.M.D.S DATA2- |
| 4 | Los datos de la T.M.D.S. 1+ |
| 5 | T.M.D.S. Datos1 protegidos |
| 6 | T.M.D.S. Datos 1 y 2 |
| 7 | Los datos de la T.M.D.S. 0+ |
| 8 | T.M.D.S. DATA0 protegido |
| 9 | Los datos del T.M.D.S. |
| 10 | T.M.D.S. Datos Reloj + |
| 11 | El reloj de datos de T.M.D.S. está protegido |
| 12 | El Reloj de Datos del T.M.D.S. |
| 13 | CEC (controle de electrónica de consumo opcional) |
| 14 | Reservado (en el cable, pero N.C. en el dispositivo) |
| 15 | En el caso de las empresas de servicios de telecomunicaciones: |
| 16 | SDA ((DDC) |
| 17 | DDC/CEC en el terreno |
| 18 | +5V (alimentamiento eléctrico) |
| 19 | Cables de sonda de intercambio en caliente |
